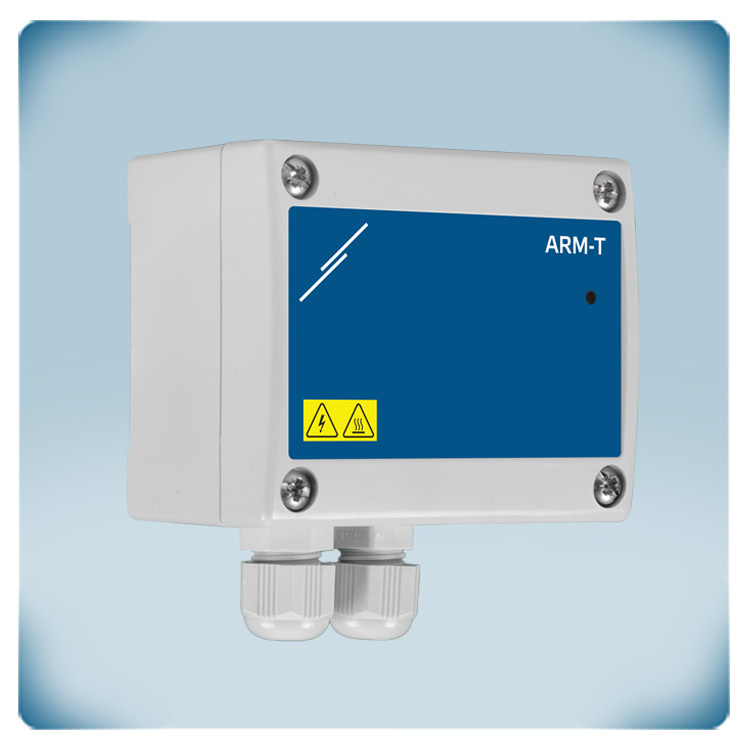

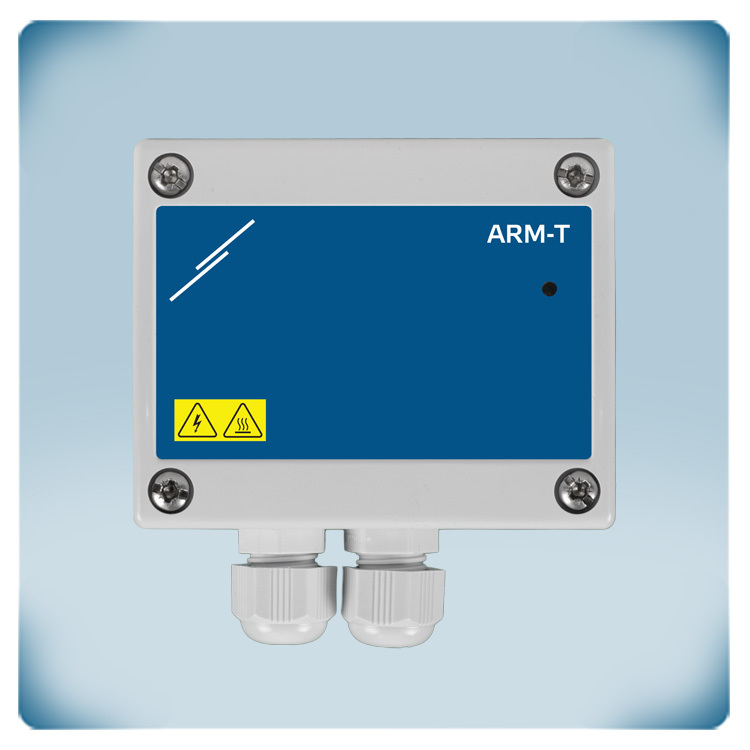

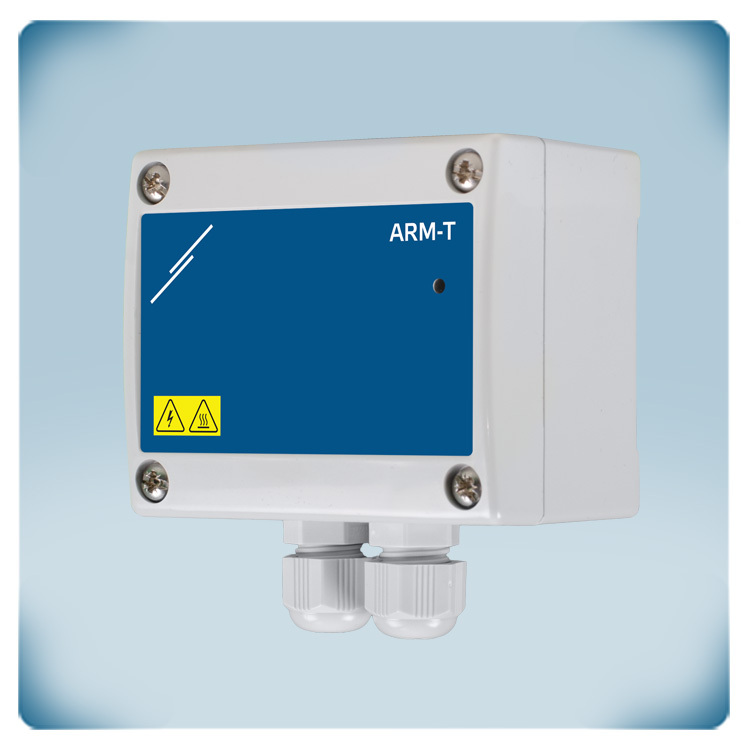

Przetwornik sygnału analogowego na przekaźniK | 48 VDC |
Opis produktu
Moduły ARM-TL przełączają swoje wyjście przekaźnikowe, gdy sygnał analogowy przekroczy ustawioną wartość progową.
Jeden sygnał analogowy służy do monitorowania jednego z następujących sygnałów analogowych: 0–10 V / 0–20 mA / PWM.
Gdy wartość progowa zostanie przekroczona, przekaźnik półprzewodnikowy przełącza obciążenia rezystancyjne do 48 VDC przy maksymalnym prądzie przełączania 1,3 A.
Urządzenie można podłączyć do sieci Modbus RTU w celu regulacji ustawień lub przejęcia kontroli nad wyjściem przekaźnika.
Wymaga napięcia zasilania 24 VDC. Obudowa modułu umożliwia montaż powierzchniowy i zapewnia stopień ochrony IP65. Wskaźnik LED pokazuje aktualny status.
Dodatkowe specyfikacje i opis
Do czego służy moduł przetwornika sygnału analogowego na przekaźnik?
Moduł ten przekształca sygnał wejściowy analogowy w sygnał wyjściowy przekaźnika w oparciu o określoną wartość progową. Moduł monitoruje jedno wejście analogowe (0–10 V, 0–20 mA lub PWM). Gdy sygnał osiągnie ustawiony próg, przekaźnik przełącza obciążenie.
Moduł ten przekształca sygnał wejściowy analogowy w sygnał wyjściowy przekaźnika w oparciu o określoną wartość progową. Moduł monitoruje jedno wejście analogowe (0–10 V, 0–20 mA lub PWM). Gdy sygnał osiągnie ustawiony próg, przekaźnik przełącza obciążenie.
Wartość progowa może być regulowana przez Modbus (HR34), a typ sygnału wybierany przez HR21. Konfiguracja, zdalne sterowanie i aktualizacje oprogramowania odbywają się poprzez komunikację Modbus RTU.Typowym zastosowaniem jest sterowanie wentylacją. Na przykład, jeśli czujnik CO₂ wysyła sygnał 0–10 V, a poziom CO₂ jest zbyt wysoki, moduł uruchamia wentylator po przekroczeniu wartości progowej.
Jak działa przekaźnik półprzewodnikowy?
ARM-TL używa przekaźnika półprzewodnikowego (SSR) zamiast tradycyjnego przekaźnika elektromagnetycznego. Przekaźnik przełącza obciążenie, gdy przekroczony zostanie ustawiony próg analogowy. Dzięki pracy elektronicznej, bez ruchomych części, działa niezawodnie, całkowicie cicho i bez zużycia mechanicznego.
Tradycyjny przekaźnik mechaniczny używa styków fizycznych, które otwierają lub zamykają obwód. Z czasem styki mogą się zużywać w wyniku mechanicznego nacisku i łuków elektrycznych. Przekaźnik półprzewodnikowy przełącza sygnał elektronicznie za pomocą komponentów półprzewodnikowych. Jest to szybsze, bardziej trwałe oraz bardziej odporne na wibracje i częste przełączanie.Inną ważną różnicą jest żywotność i niezawodność. Ponieważ SSR nie ma styków mechanicznych, nie występuje ich zużycie fizyczne. Dodatkowo strona sterująca i obciążeniowa są elektrycznie izolowane, co chroni wrażliwą elektronikę sterującą.
SSR są zazwyczaj projektowane do obciążeń AC lub DC i nie są wymienne. ARM-TL jest przeznaczony do obciążeń DC. Wyjście SSR może przełączać obciążenia rezystancyjne do 48 VDC przy maksymalnym prądzie 1,3 A.
Przekaźnik ARM może przełączać obciążenia rezystancyjne w określonych granicach. Zintegrowana dioda RGB świeci na biało, gdy wyjście przekaźnika jest WYŁĄCZONE, i na zielono, gdy wyjście jest WŁĄCZONE.
Gdzie moduł jest stosowany?
Moduł jest przeznaczony do systemów HVAC i automatyki przemysłowej. Jest powszechnie stosowany w systemach Wentylacji Sterowanej Domowo (DCV), gdzie wartości takie jak CO₂, temperatura, wilgotność lub CO wywołują określoną akcję.Typowe zastosowania obejmują sterowanie wentylatorami, aktywację alarmów, włączanie/wyłączanie grzałek, przepustnic, osuszaczy, pomp lub sygnalizatorów świetlnych. Moduł pełni rolę prostego interfejsu między czujnikami analogowymi a urządzeniami wykonawczymi.
Wymagania dotyczące zasilania i okablowania

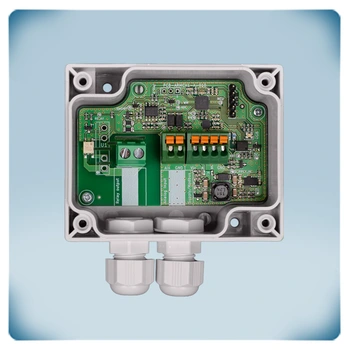

Moduł wymaga napięcia zasilania 24 VDC. Do podłączenia zasilania, komunikacji Modbus (RS485) i wejścia analogowego stosuje się zaciski sprężynowe. Wyjście przekaźnika podłącza się przez zacisk śrubowy.
Czy przekaźnik może być sterowany przez Modbus RTU?
Tak. Przekaźnik może być sterowany bezpośrednio przez komunikację Modbus RTU, co pozwala na zdalne przejęcie kontroli nad wyjściem przekaźnika.
Gdy do rejestru HR31 (holding register 31) zostanie wpisana wartość 0, nadrzędny Modbus przejmuje kontrolę nad przekaźnikiem. Przekaźnik można następnie przełączać przez HR32 (0 = WYŁĄCZONE, 1 = WŁĄCZONE). Po ustawieniu HR31 z powrotem na 1, sterowanie wraca do sygnału analogowego.
Funkcje ochronne i wymagania montażowe

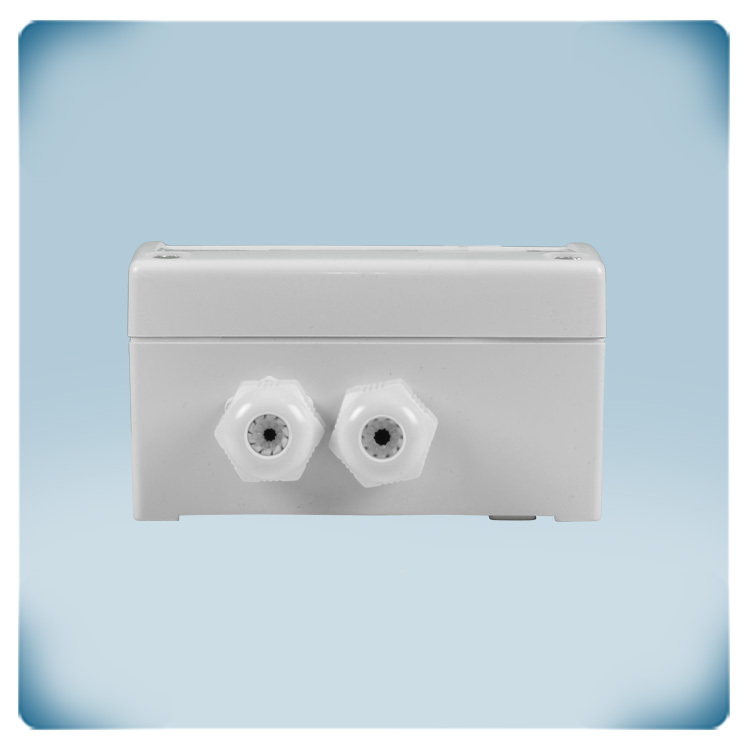

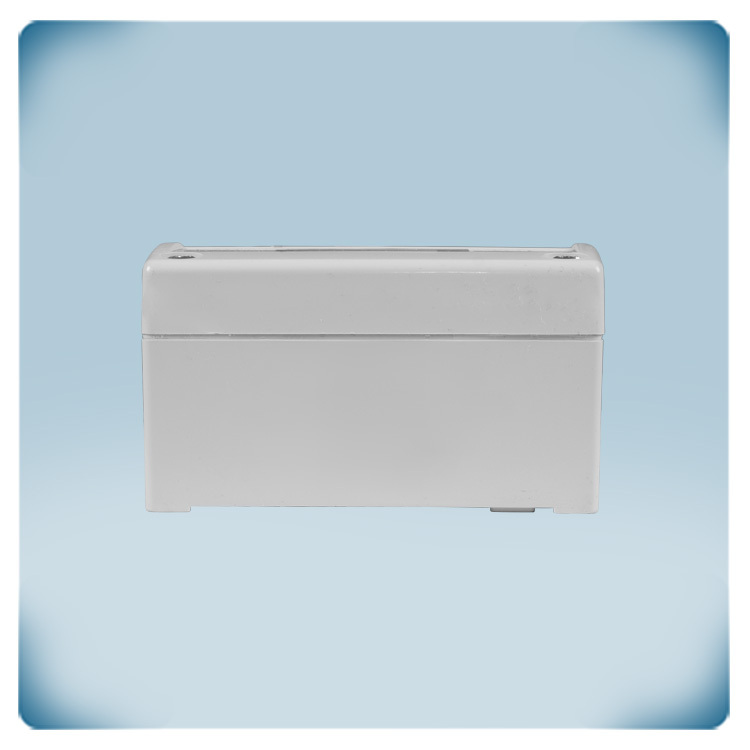

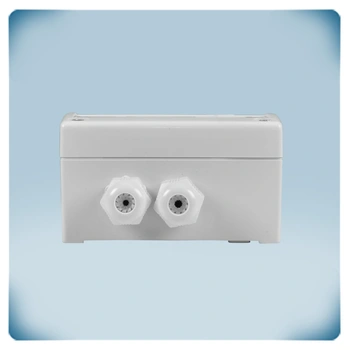

Obudowa wykonana jest z trwałego plastiku r-ABS VO (UL94) i zapewnia ochronę IP54 przed kurzem i wodą. Urządzenie należy montować na ścianie, z dala od bezpośredniego światła słonecznego. Dzięki solidnej konstrukcji moduł nadaje się do wymagających środowisk.
