Datablad

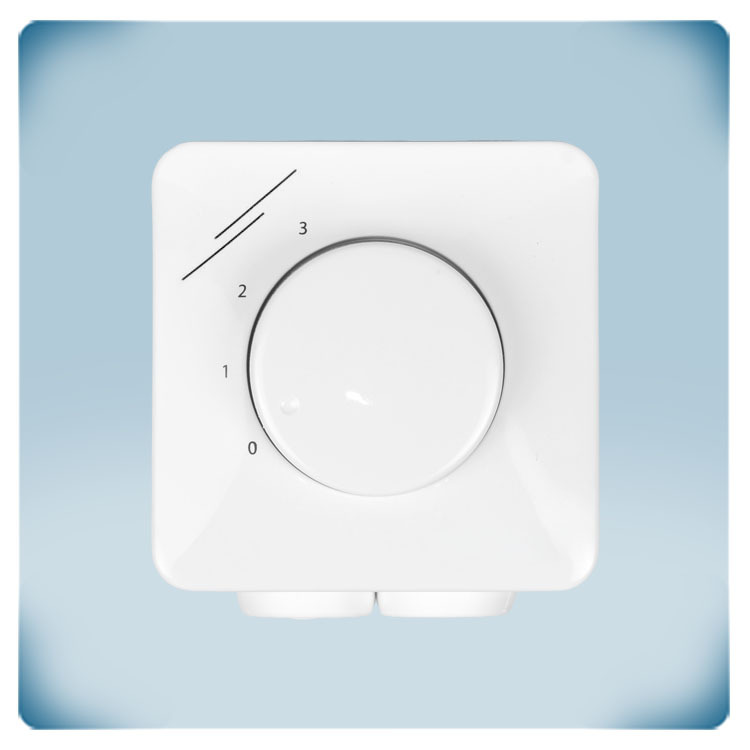

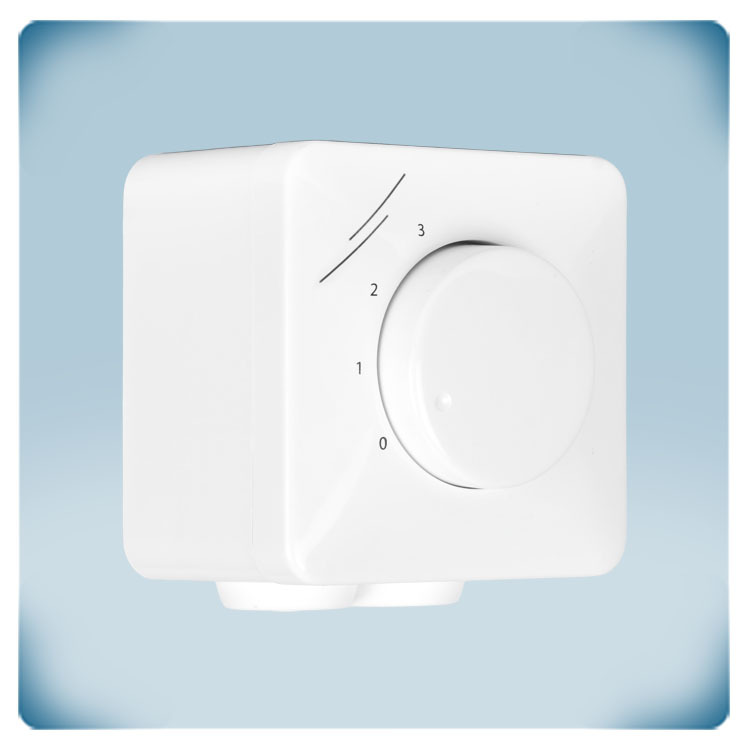

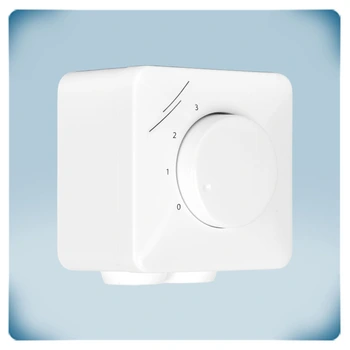

3-stegs manöverbrytare för EC-fläkt | FRÅN-läge
Produktbeskrivning
SMTND-4P-EM är en 3-stegs omkopplare utformad för att optimera styrningen av varvtal för EC-fläktar, ställdon för spjäll, varvtalsregulatorer för AC-fläktar eller frekvensomriktare. SMTND-4P-EM erbjuder mångsidig styrning genom tre fasta lägen som förenklar justeringen av fläkthastigheten. Dessa fasta lägen möjliggör en enkel optimering, vilket gör det lätt att hitta den ideala hastigheten för just dina ventilationsbehov.
En av de utmärkande egenskaperna hos denna omkopplare är dess justerbara utsignaler. Utsignalen i läge 1 kan anpassas inom intervallet 3–7 VDC, i läge 2 inom intervallet 5–9 VDC, medan läge 3 alltid ger full inspänning – vanligtvis 10 VDC.
SMTND-4P-EM är utrustad med ett AV-läge (OFF). Detta ger möjlighet att stänga av systemet vid behov, vilket ger full kontroll över ventilationsmiljön.
SMTND-4P-EM är konstruerad med fokus på hållbarhet och har ett stänkskyddat hölje som medger antingen infälld montering (IP44) eller utanpåliggande montering (IP54). Detta säkerställer att enheten är tillräckligt robust för att tåla olika yttre förhållanden, oavsett vilken installationsmetod du väljer.
Ytterligare specifikationer och beskrivning
Vad är en EC-motor och varför är den bättre än en AC-motor?
En elektroniskt kommuterad (EC) motor har vanligtvis en rotor bestående av permanentmagneter som roterar inuti eller runt statorn. Den integrerade fläkthastighetsregulatorn genererar en elektrisk ström i statorlindningarna, vars styrka varierar beroende på styrsignalen på 0–10 V. Denna elektriska ström skapar ett roterande magnetfält som permanentmagneterna riktar in sig efter, vilket driver EC-motorn.
De främsta fördelarna med EC-motorer jämfört med AC-motorer är högre energieffektivitet, längre livslängd, lägre ljudnivå och lägre elektromagnetiska störningar (EMI).
För optimal funktion kräver en EC-motor en styrsignal som anger önskad fläkthastighet. Styrsignalen kan vara digital och använda Modbus RTU-kommunikation eller analog, vanligtvis inom intervallet 0–10 volt. SMTND-4P-A genererar en sådan signal manuellt i fasta steg.
Vad är en 3-stegsbrytare?
Utspänningen från denna brytare varierar beroende på vridknappens läge. Utspänningen är indelad i tre steg. Brytaren styr EC-fläktar eller spjällställdon i tre steg. Den kan även fjärrstyra varvtalsregulatorer för AC-fläktar, till exempel Senteras EVS-serie eller MVS-serie, samt frekvensomriktare i FI-E-serien i tre steg. Brytaren kan installeras i vardagsrummet medan fläktens varvtalsregulator är placerad i ett teknikrum eller ett elskåp.
Hur kan styrsignalen justeras?
I vissa applikationer är det önskvärt att justera styrsignalen för att uppnå optimal fläkthastighet. Styrsignalen för läge 1 och läge 2 kan justeras, medan signalen för läge 3 är fast. För de justerbara lägena har SMTND-4P-EM interna trimpotentiometrar som gör det möjligt att ställa in signalen inom intervallet 1–10 V DC. Läge 3 motsvarar alltid matningsspänningen, det vill säga 10 V DC.
Denna brytare har ett AV-läge. I läge 0 är utspänningen 0 V DC, vilket innebär att fläkten stannar.
Vad gör kapslingen tillförlitlig?
Kapslingen till SMTND-4P-EM är tillverkad av robust vit ASA-plast som är UV-beständig och skyddar elektroniken mot damm, vatten och stötar. Kapslingen kan monteras både infällt och utanpåliggande, vilket gör den enkel att installera i olika typer av väggar, inklusive gipsskivor, murade väggar och paneler. Du behöver inte leta efter olika produktversioner. Vid infälld montering passar den perfekt i en europeisk standardapparatdosa och smälter diskret in i omgivningen. Kapslingen har skyddsklass IP44 vid infälld montering och IP54 vid utanpåliggande montering. Den är mycket enkel att rengöra med en fuktig trasa.
För att garantera kvaliteten på våra kapslingar tillverkar vi dem själva. Vår manuella styrbrytare är konstruerad för att vara hållbar och tillförlitlig i olika VVS-applikationer (HVAC). Den har en robust konstruktion som klarar kraven vid kontinuerlig drift och ger användarna en pålitlig lösning för styrning av fläkthastighet.
∞ Vad är en styrsignal?
