Hoja de datos

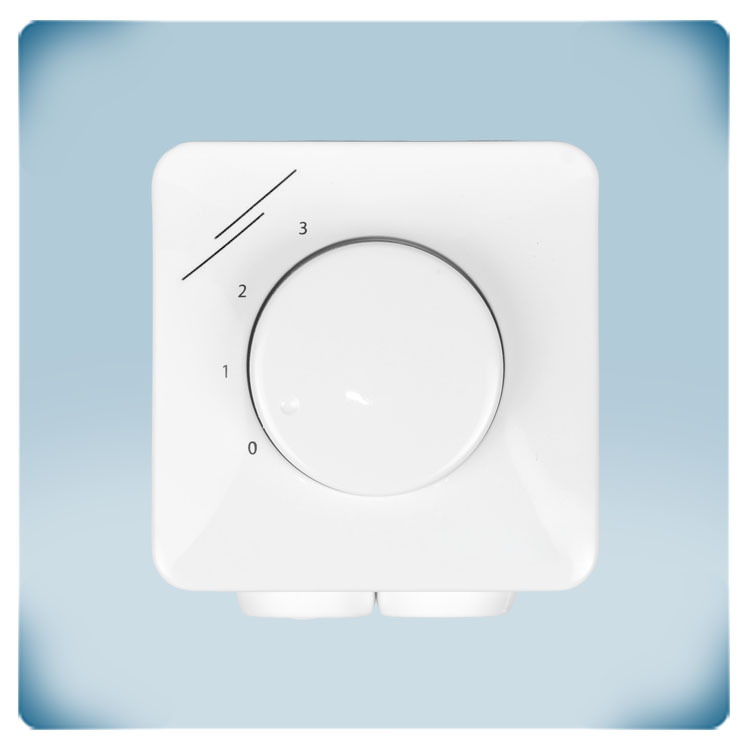

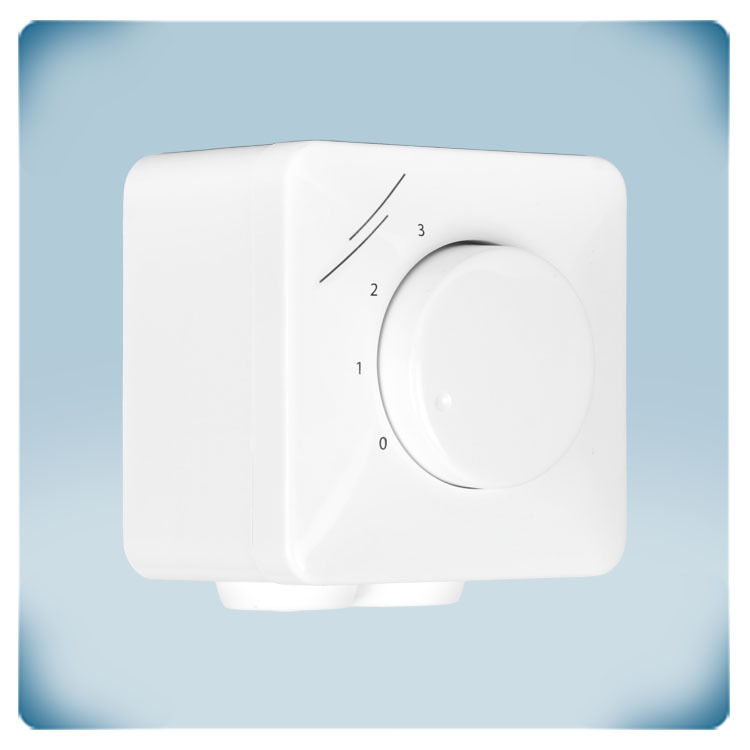

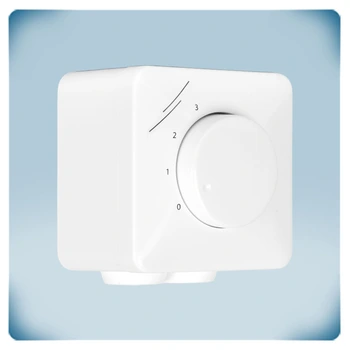

Interruptor de control | 3 posiciones | ventilador EC | con OFF
Descripción de producto
El SMTND-4P-EM es un interruptor de control de 3 posiciones diseñado para optimizar el control de la velocidad de ventiladores EC, actuadores de compuertas, controladores de velocidad para ventiladores AC o convertidores de frecuencia. El SMTND-4P-EM ofrece un control versátil mediante tres posiciones fijas que simplifican el ajuste de la velocidad del ventilador. Estas posiciones fijas permiten optimizar fácilmente el funcionamiento y encontrar la velocidad ideal para sus necesidades específicas de ventilación.
Una de las principales características de este interruptor de control son sus señales de salida ajustables. La señal de salida de la posición 1 puede ajustarse entre 3 y 7 VCC, la de la posición 2 entre 5 y 9 VCC, mientras que la posición 3 proporciona constantemente la tensión de entrada completa, normalmente 10 VCC.
El SMTND-4P-EM dispone de una posición OFF. Esto permite apagar cómodamente el sistema cuando sea necesario, proporcionando un control total del entorno de ventilación.
Diseñada para ofrecer durabilidad, la carcasa resistente a las salpicaduras del SMTND-4P-EM permite tanto el montaje empotrado (IP44) como el montaje en superficie (IP54). Independientemente del método de instalación elegido, el dispositivo ofrece una resistencia adecuada para soportar diversas condiciones ambientales.
Especificaciones y descripción adicionales
¿Qué es un motor EC y por qué es mejor que un motor AC?
Un motor de conmutación electrónica (EC) generalmente dispone de un rotor compuesto por imanes permanentes que gira dentro o alrededor del estator. El controlador de velocidad integrado en el ventilador genera una corriente eléctrica en los devanados del estator. La intensidad de esta corriente varía en función de la señal de control de 0–10 V. Esta corriente eléctrica genera un campo magnético giratorio al que se alinean los imanes permanentes, impulsando así el funcionamiento del motor EC.
Un motor de conmutación electrónica (EC) generalmente dispone de un rotor compuesto por imanes permanentes que gira dentro o alrededor del estator. El controlador de velocidad integrado en el ventilador genera una corriente eléctrica en los devanados del estator. La intensidad de esta corriente varía en función de la señal de control de 0–10 V. Esta corriente eléctrica genera un campo magnético giratorio al que se alinean los imanes permanentes, impulsando así el funcionamiento del motor EC.
Las principales ventajas de los motores EC frente a los motores AC son una mayor eficiencia energética, una vida útil más larga, un menor nivel de ruido y una menor interferencia electromagnética (EMI).
Para un funcionamiento óptimo, un motor EC utiliza una señal de control que determina la velocidad deseada del ventilador. Esta señal puede ser digital, mediante comunicación Modbus RTU, o analógica, normalmente de 0 a 10 voltios. El SMTND-4P-EM genera manualmente este tipo de señal en incrementos escalonados.
¿Qué es un interruptor de control de 3 posiciones?
La tensión de salida de este interruptor de control varía según la posición del mando giratorio. La tensión de salida se divide en tres niveles. Este interruptor permite controlar ventiladores EC o actuadores de compuertas en tres niveles.
La tensión de salida de este interruptor de control varía según la posición del mando giratorio. La tensión de salida se divide en tres niveles. Este interruptor permite controlar ventiladores EC o actuadores de compuertas en tres niveles.
También puede controlar de forma remota controladores de velocidad para ventiladores AC (por ejemplo, las series EVS o MVS de Sentera) o variadores de frecuencia (serie FI-E) en tres niveles.
Este interruptor de control puede instalarse en una zona de uso, como una sala de estar, mientras que el controlador de velocidad del ventilador se encuentra en una sala técnica o en un armario eléctrico.
¿Cómo se puede ajustar la señal de control?

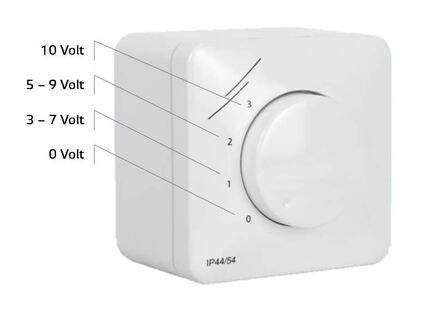

Para algunas aplicaciones, es conveniente ajustar la señal de control para obtener la velocidad óptima del ventilador. La posición 0 está fijada en 0 VCC. Las señales de control de las posiciones 1 y 2 pueden ajustarse mediante potenciómetros internos. La tensión de salida de la posición 1 puede ajustarse en el rango de 3 a 7 VCC. La tensión de salida de la posición 2 puede ajustarse en el rango de 5 a 9 VCC. La posición 3 siempre corresponde a la tensión de alimentación: 10 VCC.
Para algunas aplicaciones, es conveniente ajustar la señal de control para obtener la velocidad óptima del ventilador. La posición 0 está fijada en 0 VCC. Las señales de control de las posiciones 1 y 2 pueden ajustarse mediante potenciómetros internos. La tensión de salida de la posición 1 puede ajustarse en el rango de 3 a 7 VCC. La tensión de salida de la posición 2 puede ajustarse en el rango de 5 a 9 VCC. La posición 3 siempre corresponde a la tensión de alimentación: 10 VCC.
Este interruptor de control dispone de una posición OFF. En la posición 0, la tensión de salida es de 0 VCC, es decir, el ventilador está detenido.
¿Qué hace que la carcasa sea fiable?
La carcasa del SMTND-4P-EM está fabricada en plástico ASA blanco y resistente, resistente a los rayos UV y diseñado para proteger los componentes electrónicos contra el polvo, el agua y los impactos.
La carcasa del SMTND-4P-EM está fabricada en plástico ASA blanco y resistente, resistente a los rayos UV y diseñado para proteger los componentes electrónicos contra el polvo, el agua y los impactos.
La carcasa permite tanto el montaje empotrado como el montaje en superficie, lo que facilita su instalación en diferentes tipos de paredes, incluidas paredes de cartón yeso, paredes de mampostería o paneles. No es necesario buscar diferentes versiones del producto.
Con el montaje empotrado, la carcasa encaja perfectamente en una caja estándar europea y se integra discretamente en el entorno. El grado de protección es IP44 para el montaje empotrado e IP54 para el montaje en superficie. La carcasa se puede limpiar fácilmente con un paño húmedo.
Para garantizar la calidad de nuestras carcasas, las fabricamos nosotros mismos. Nuestro interruptor de control manual está diseñado para ofrecer durabilidad y fiabilidad en diversas aplicaciones de HVAC. Su construcción robusta permite soportar las exigencias de un funcionamiento continuo y proporciona a los usuarios una solución fiable para el control de sus ventiladores.
