Техническа спецификация
3-степенен превключвател за EC вентилатори | Позиция ИЗКЛ.
Описание на продукта

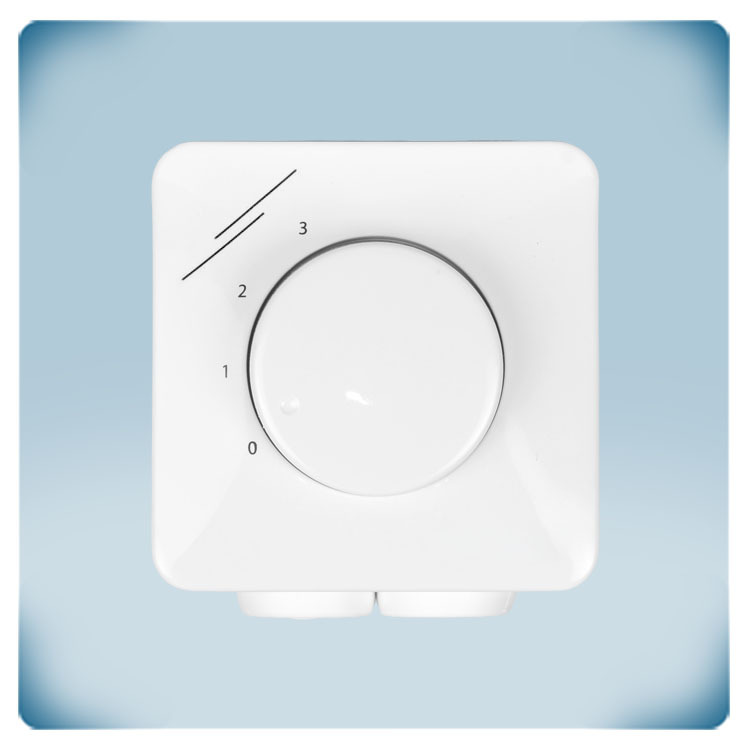

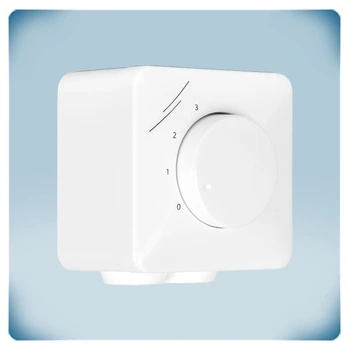

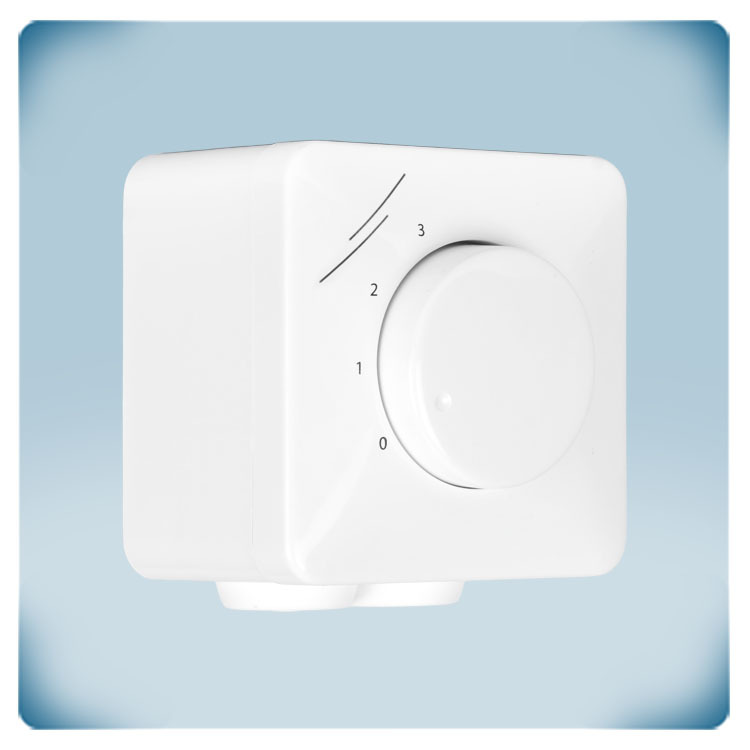

SMTND-4P-EM е 3-степенен превключвател за управление, предназначен да оптимизира управлението на скоростта на EC вентилатори, задвижвания за клапи, регулатори на скоростта на AC вентилатори или честотни преобразуватели. Предлага три фиксирани позиции, които опростяват регулирането на скоростта на вентилатора и позволяват лесно да намерите идеалната скорост за вашите изисквания към вентилацията.
Една от отличителните му характеристики са регулируемите изходни сигнали. Изходният сигнал в позиция 1 може да се настройва в диапазона 3-7 V DC, в позиция 2 в диапазона 5-9 V DC, а позиция 3 неизменно подава пълното входно напрежение, обикновено 10 V DC.
SMTND-4P-EM разполага с позиция OFF (изключено), която позволява да изключите системата, когато е необходимо.
Защитеният от пръски корпус позволява вграден монтаж (IP44) или повърхностен монтаж (IP54), така че устройството издържа на различни фактори на околната среда независимо от начина на монтаж.
Допълнителни спецификации и описание
Какво е EC двигател и защо е по-добър от AC двигател?
Електронно комутираният (EC) двигател обикновено има ротор от постоянни магнити, който се върти във или около статора. Вграденият контролер на скоростта на вентилатора създава електрически ток в намотките на статора, като силата му се променя в зависимост от управляващия сигнал 0—10 V. Този ток създава въртящо се магнитно поле, към което се подравняват постоянните магнити, и така задвижва EC двигателя.
Основните предимства на EC двигателите пред AC двигателите са по-висока енергийна ефективност, дълъг експлоатационен живот, по-ниски нива на шум и по-ниски електромагнитни смущения (EMI). За оптимална работа EC двигателят се нуждае от управляващ сигнал, който задава желаната скорост на вентилатора. Този сигнал може да бъде цифров, чрез комуникация Modbus RTU, или аналогов, обикновено от 0 до 10 волта. SMTND-4P-AL формира такъв сигнал ръчно, на стъпки.
Какво е 3-степенен превключвател за управление?
Изходното напрежение на този превключвател се променя в зависимост от положението на въртящия се бутон. Изходното напрежение е разделено на три степени. Превключвателят управлява EC вентилатори или задвижвания за клапи на три степени. Той може също така да управлява дистанционно регулатори на скоростта на AC вентилатори (например серии EVS или MVS на Sentera) или честотни преобразуватели (серия FI-E) на три степени. Превключвателят може да се монтира в дневната, докато регулаторът на скоростта на вентилатора се намира в техническо помещение или в електрическо табло.
Как може да се регулира управляващият сигнал?

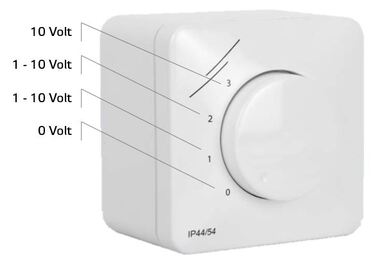

При някои приложения е желателно управляващият сигнал да се настрои, за да се постигне оптимална скорост на вентилатора. Сигналът на позиция 1 и позиция 2 може да се регулира, докато сигналът на позиция 3 е фиксиран. За регулируемите позиции SMTND-4P-AL има вътрешни тример потенциометри, с които сигналът се настройва в диапазона от 1 до 10 VDC. Позиция 3 винаги е равна на захранващото напрежение, т.е. 10 VDC.
Този превключвател има позиция OFF (изключено). В позиция 0 изходното напрежение е 0 VDC, т.е. вентилаторът е спрян.
Какво прави корпуса надежден?
Корпусът на SMTND-4P-AL е изработен от здрава бяла ASA пластмаса, устойчива на UV лъчение, която защитава електрониката от прах, вода и удари. Корпусът позволява както вграден, така и стенен монтаж, което улеснява инсталирането му във всякакъв вид стени, включително гипсокартон, зидария или панели. Не е необходимо да търсите различни версии на продукта. Ако изберете вграден монтаж, устройството се побира идеално в стандартна европейска монтажна кутия и се слива с фона. Класът на защита е IP44 за вграден и IP54 за открит монтаж. Почиства се много лесно само с влажна кърпа.
За да гарантираме качеството на корпусите, ние ги произвеждаме сами. Нашият ръчен превключвател за управление е проектиран да бъде издръжлив и надежден в различни ОВК приложения. Здравата конструкция издържа на натоварването при непрекъсната работа и осигурява на потребителите надеждно решение за управление на вентилатори.
