Scheda tecnica

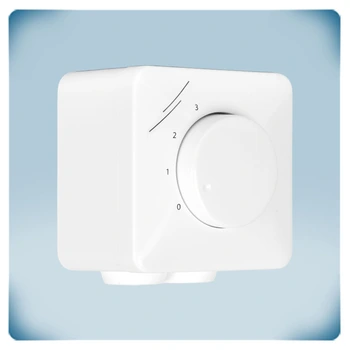

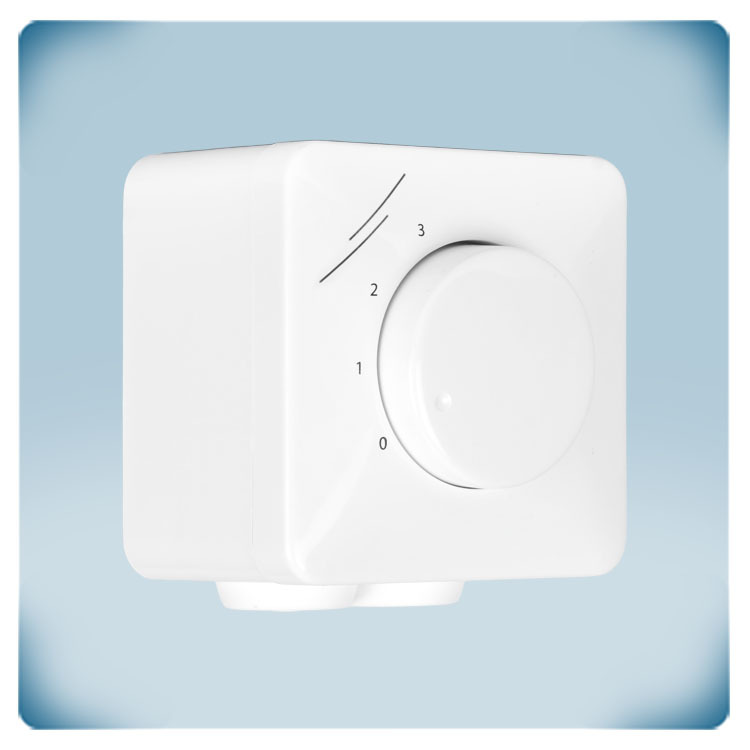

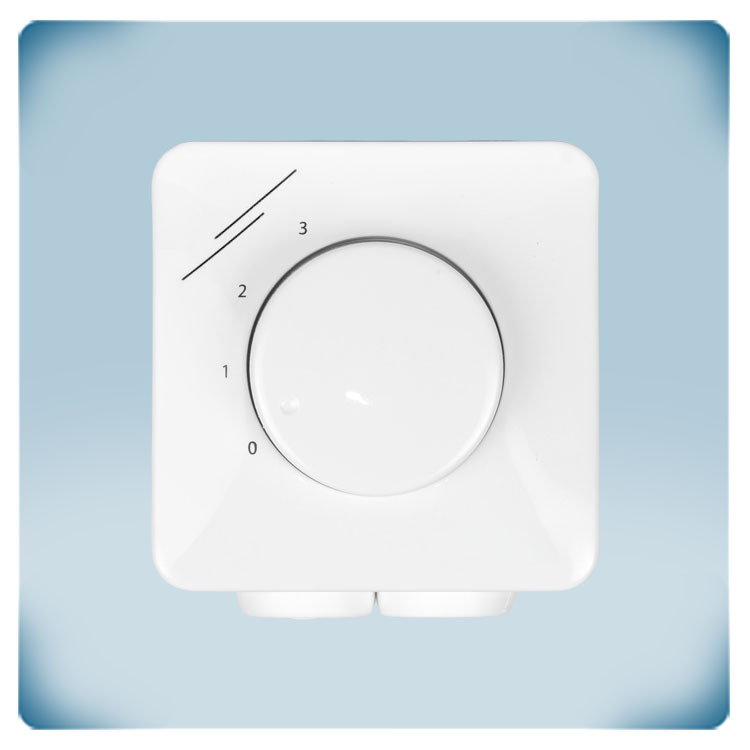

Interruttore ventilatore EC 3 posizioni | OFF
Descrizione del prodotto
SMTND-4P-EM è un interruttore di comando a 3 posizioni progettato per ottimizzare il controllo della velocità dei ventilatori EC, degli attuatori per serrande, dei regolatori della velocità dei ventilatori AC o degli inverter di frequenza. SMTND-4P-EM offre un controllo versatile grazie a tre posizioni fisse che semplificano la regolazione della velocità del ventilatore. Queste posizioni consentono di individuare facilmente la velocità ideale in base alle specifiche esigenze di ventilazione.
Una delle caratteristiche principali di questo interruttore di comando è la possibilità di regolare i segnali di uscita. Il segnale di uscita in posizione 1 può essere regolato nell'intervallo 3–7 VDC, quello in posizione 2 nell'intervallo 5–9 VDC, mentre la posizione 3 fornisce sempre l'intera tensione di ingresso, generalmente pari a 10 VDC.
SMTND-4P-EM dispone di una posizione OFF, che consente di arrestare il sistema quando necessario e di controllare completamente la ventilazione.
Progettato per garantire una lunga durata di esercizio, SMTND-4P-EM è dotato di un involucro resistente agli spruzzi d'acqua, adatto sia al montaggio a incasso (IP44) sia al montaggio in superficie (IP54). In questo modo, indipendentemente dal metodo di installazione scelto, il dispositivo offre una struttura robusta, in grado di resistere a diversi fattori ambientali.
Specifiche e descrizioni aggiuntive
Che cos'è un motore EC e perché è migliore di un motore CA?
Un motore a commutazione elettronica (EC) presenta generalmente un rotore composto da magneti permanenti che ruota all'interno o attorno allo statore. Il regolatore di velocità del ventilatore integrato genera una corrente elettrica negli avvolgimenti dello statore, la cui intensità varia in funzione del segnale di controllo da 0—10 V. Questa corrente elettrica genera un campo magnetico rotante, al quale si allineano i magneti permanenti, mettendo così in movimento il motore EC.
I principali vantaggi dei motori EC rispetto ai motori CA sono una maggiore efficienza energetica, una lunga durata, livelli di rumorosità inferiori e minori interferenze elettromagnetiche (EMI).
Per funzionare in modo ottimale, un motore EC richiede un segnale di controllo che specifichi la velocità desiderata del ventilatore. Questo segnale di controllo può essere digitale, tramite comunicazione Modbus RTU, oppure analogico, generalmente compreso tra 0 e 10 volt. L'SMTND-4P-AL genera manualmente questo tipo di segnale con incrementi a gradini.
Che cos'è un commutatore di comando a 3 livelli?
La tensione di uscita di questo commutatore di comando varia in base alla posizione della manopola rotativa. La tensione di uscita è suddivisa in tre livelli. Questo commutatore di comando controlla i ventilatori EC o gli attuatori per serrande a tre livelli. Può anche controllare da remoto i regolatori di velocità per ventilatori CA (ad esempio, le serie EVS o MVS di Sentera) o gli inverter di frequenza (FI-E serie) su tre livelli. Questo commutatore di comando può essere installato nel soggiorno, mentre il regolatore di velocità del ventilatore può essere collocato in un locale tecnico o in un quadro elettrico.
Un motore a commutazione elettronica (EC) presenta generalmente un rotore composto da magneti permanenti che ruota all'interno o attorno allo statore. Il regolatore di velocità del ventilatore integrato genera una corrente elettrica negli avvolgimenti dello statore, la cui intensità varia in funzione del segnale di controllo da 0—10 V. Questa corrente elettrica genera un campo magnetico rotante, al quale si allineano i magneti permanenti, mettendo così in movimento il motore EC.
I principali vantaggi dei motori EC rispetto ai motori CA sono una maggiore efficienza energetica, una lunga durata, livelli di rumorosità inferiori e minori interferenze elettromagnetiche (EMI).
Per funzionare in modo ottimale, un motore EC richiede un segnale di controllo che specifichi la velocità desiderata del ventilatore. Questo segnale di controllo può essere digitale, tramite comunicazione Modbus RTU, oppure analogico, generalmente compreso tra 0 e 10 volt. L'SMTND-4P-AL genera manualmente questo tipo di segnale con incrementi a gradini.
Che cos'è un commutatore di comando a 3 livelli?
La tensione di uscita di questo commutatore di comando varia in base alla posizione della manopola rotativa. La tensione di uscita è suddivisa in tre livelli. Questo commutatore di comando controlla i ventilatori EC o gli attuatori per serrande a tre livelli. Può anche controllare da remoto i regolatori di velocità per ventilatori CA (ad esempio, le serie EVS o MVS di Sentera) o gli inverter di frequenza (FI-E serie) su tre livelli. Questo commutatore di comando può essere installato nel soggiorno, mentre il regolatore di velocità del ventilatore può essere collocato in un locale tecnico o in un quadro elettrico.
Come si può regolare il segnale di controllo?
In alcune applicazioni è utile regolare il segnale di controllo per ottenere la velocità ottimale del ventilatore. Il segnale di controllo delle posizioni 1 e 2 può essere regolato, mentre quello della posizione 3 è fisso. Per le posizioni regolabili, l'SMTND-4P-EM dispone di trimmer interni che consentono di impostare il segnale nell'intervallo da 1 a 10 VDC. La posizione 3 corrisponde sempre alla tensione di alimentazione, ovvero 10 VDC.
Questo commutatore di comando dispone di una posizione OFF. Nella posizione 0, la tensione di uscita è pari a 0 VDC, ovvero il ventilatore è fermo.
Che cosa rende affidabile l'involucro?
L'involucro dell'SMTND-4P-EM è realizzato in robusta plastica bianca ASA che è resistente ai raggi UV e protegge i componenti elettronici da polvere, acqua e urti. L'involucro consente sia il montaggio a incasso sia quello a parete, facilitando l'installazione in qualsiasi tipo di parete, comprese le pareti in cartongesso, in muratura o i pannelli. Non è necessario cercare versioni diverse del prodotto. Se si sceglie il montaggio a incasso, si adatta perfettamente alla scatola standard europea e si integra discretamente nell'ambiente. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio a parete. È molto facile da pulire utilizzando semplicemente un panno umido.
Per garantire la qualità dei nostri involucri, li produciamo direttamente nel nostro stabilimento. Il nostro commutatore di comando manuale è progettato per offrire durata e affidabilità in diverse applicazioni HVAC. La struttura robusta è in grado di resistere alle sollecitazioni del funzionamento continuo, offrendo agli utenti una soluzione affidabile per il controllo dei ventilatori.
Che cosa rende affidabile l'involucro?
L'involucro dell'SMTND-4P-EM è realizzato in robusta plastica bianca ASA che è resistente ai raggi UV e protegge i componenti elettronici da polvere, acqua e urti. L'involucro consente sia il montaggio a incasso sia quello a parete, facilitando l'installazione in qualsiasi tipo di parete, comprese le pareti in cartongesso, in muratura o i pannelli. Non è necessario cercare versioni diverse del prodotto. Se si sceglie il montaggio a incasso, si adatta perfettamente alla scatola standard europea e si integra discretamente nell'ambiente. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio a parete. È molto facile da pulire utilizzando semplicemente un panno umido.
Per garantire la qualità dei nostri involucri, li produciamo direttamente nel nostro stabilimento. Il nostro commutatore di comando manuale è progettato per offrire durata e affidabilità in diverse applicazioni HVAC. La struttura robusta è in grado di resistere alle sollecitazioni del funzionamento continuo, offrendo agli utenti una soluzione affidabile per il controllo dei ventilatori.
