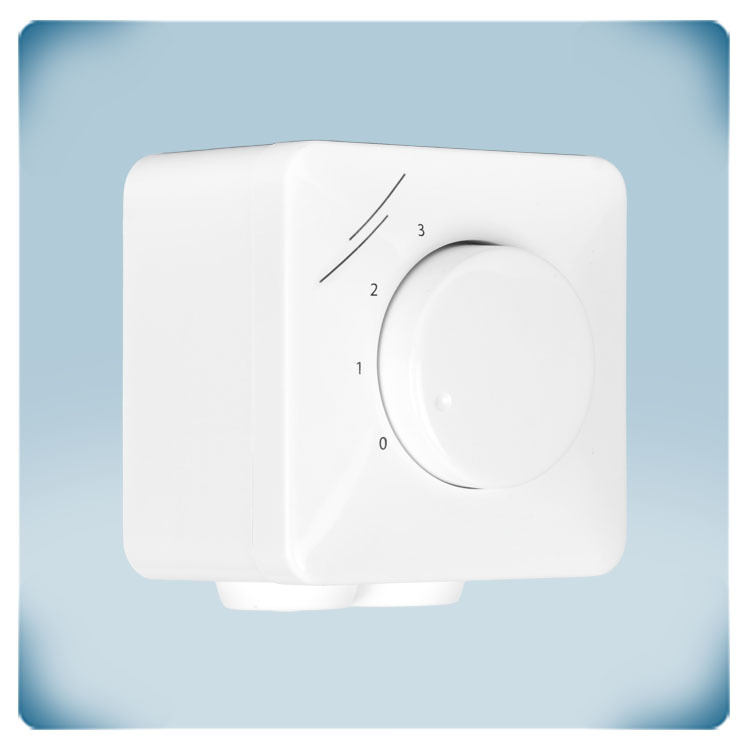

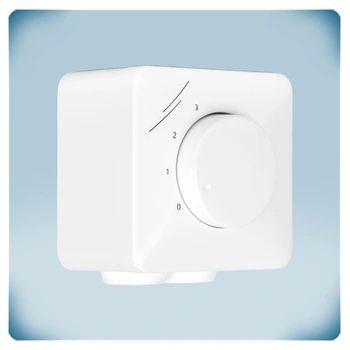

.webp "Commande 3 vitesses pour ventilateur EC")

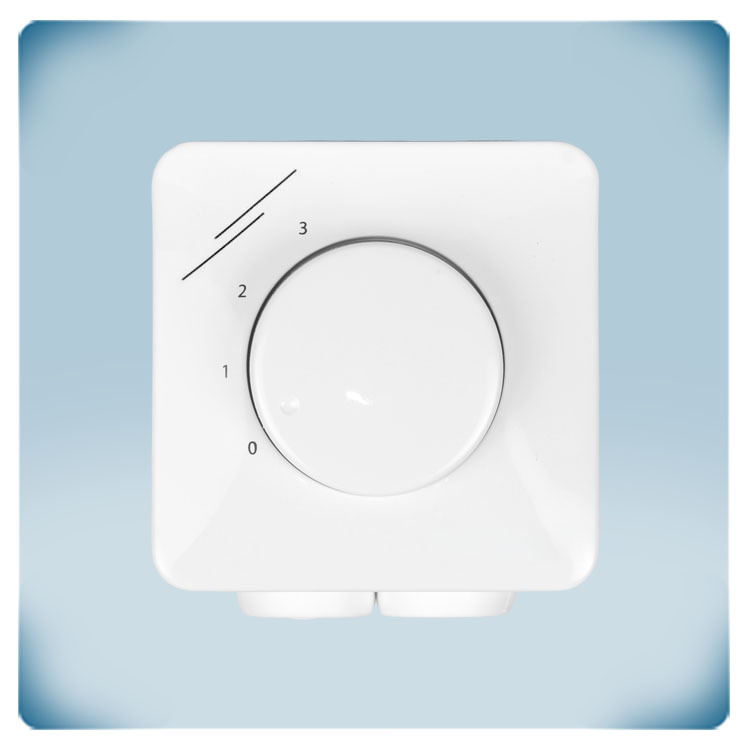

.webp "Régulateur de ventilation 3 vitesses")
Fiche technique
Interrupteur de commande | 3 positions | ventilateur EC | avec ARRÊT
Description du produit
Le SMTND-4P-EM est un interrupteur de commande à 3 positions conçu pour optimiser la régulation de la vitesse des ventilateurs EC, des servomoteurs de registre, des régulateurs de vitesse pour ventilateurs AC ou des variateurs de fréquence. Le SMTND-4P-EM offre une commande polyvalente grâce à trois positions fixes qui simplifient le réglage de la vitesse du ventilateur. Ces positions fixes permettent d’optimiser facilement le fonctionnement et de trouver la vitesse idéale en fonction de vos besoins spécifiques en matière de ventilation.
L’une des principales caractéristiques de cet interrupteur de commande réside dans ses signaux de sortie réglables. Le signal de sortie de la position 1 peut être réglé entre 3 et 7 VDC, celui de la position 2 entre 5 et 9 VDC, tandis que la position 3 fournit constamment la tension d’entrée maximale, généralement 10 VDC.
Le SMTND-4P-EM dispose d’une position ARRÊT. Celle-ci permet d’arrêter facilement le système lorsque cela est nécessaire et offre un contrôle total de votre environnement de ventilation.
Conçu pour durer, le boîtier résistant aux projections d’eau du SMTND-4P-EM permet une installation encastrée (IP44) ou en saillie (IP54). Quelle que soit la méthode d’installation choisie, l’appareil reste suffisamment robuste pour résister à diverses conditions environnementales.
Spécifications et descriptions supplémentaires
Qu’est-ce qu’un moteur EC et pourquoi est-il meilleur qu’un moteur AC ?
Un moteur à commutation électronique (EC) est généralement équipé d’un rotor composé d’aimants permanents qui tourne à l’intérieur ou autour du stator. Le régulateur de vitesse intégré au ventilateur génère un courant électrique dans les bobinages du stator. L’intensité de ce courant varie en fonction du signal de commande 0–10 V. Ce courant électrique génère un champ magnétique tournant auquel les aimants permanents s’alignent, entraînant ainsi le fonctionnement du moteur EC.
Un moteur à commutation électronique (EC) est généralement équipé d’un rotor composé d’aimants permanents qui tourne à l’intérieur ou autour du stator. Le régulateur de vitesse intégré au ventilateur génère un courant électrique dans les bobinages du stator. L’intensité de ce courant varie en fonction du signal de commande 0–10 V. Ce courant électrique génère un champ magnétique tournant auquel les aimants permanents s’alignent, entraînant ainsi le fonctionnement du moteur EC.
Les principaux avantages des moteurs EC par rapport aux moteurs AC sont une meilleure efficacité énergétique, une durée de vie plus longue, un niveau sonore réduit et une diminution des interférences électromagnétiques (EMI).
Pour fonctionner de manière optimale, un moteur EC utilise un signal de commande qui définit la vitesse souhaitée du ventilateur. Ce signal peut être numérique, via une communication Modbus RTU, ou analogique, généralement compris entre 0 et 10 V. Le SMTND-4P-EN génère manuellement ce type de signal par paliers.
Qu’est-ce qu’un interrupteur de commande à 3 positions ?
La tension de sortie de cet interrupteur de commande varie en fonction de la position du bouton rotatif. La tension de sortie est répartie sur trois niveaux. Cet interrupteur permet de commander des ventilateurs EC ou des servomoteurs de registre en trois étapes.
La tension de sortie de cet interrupteur de commande varie en fonction de la position du bouton rotatif. La tension de sortie est répartie sur trois niveaux. Cet interrupteur permet de commander des ventilateurs EC ou des servomoteurs de registre en trois étapes.
Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (par exemple les séries EVS ou MVS de Sentera) ou des variateurs de fréquence (série FI-E) en trois étapes.
Cet interrupteur peut être installé dans une pièce de vie, tandis que le régulateur de vitesse du ventilateur se trouve dans un local technique ou une armoire électrique.
Comment le signal de commande peut-il être réglé ?
Pour certaines applications, il est souhaitable de régler le signal de commande afin d’obtenir la vitesse optimale du ventilateur. La position 0 est fixe à 0 VDC. Les signaux de commande des positions 1 et 2 peuvent être réglés à l’aide de potentiomètres internes. La tension de sortie de la position 1 peut être réglée entre 3 et 7 VDC. La tension de sortie de la position 2 peut être réglée entre 5 et 9 VDC. La position 3 correspond toujours à la tension d’alimentation, soit 10 VDC.
Pour certaines applications, il est souhaitable de régler le signal de commande afin d’obtenir la vitesse optimale du ventilateur. La position 0 est fixe à 0 VDC. Les signaux de commande des positions 1 et 2 peuvent être réglés à l’aide de potentiomètres internes. La tension de sortie de la position 1 peut être réglée entre 3 et 7 VDC. La tension de sortie de la position 2 peut être réglée entre 5 et 9 VDC. La position 3 correspond toujours à la tension d’alimentation, soit 10 VDC.
Cet interrupteur de commande dispose d’une position ARRÊT. En position 0, la tension de sortie est de 0 VDC, ce qui signifie que le ventilateur est arrêté.
Qu’est-ce qui rend le boîtier fiable ?
Le boîtier du SMTND-4P-EN est fabriqué en plastique ASA blanc robuste, résistant aux UV, qui protège les composants électroniques contre la poussière, l’eau et les chocs.
Le boîtier du SMTND-4P-EN est fabriqué en plastique ASA blanc robuste, résistant aux UV, qui protège les composants électroniques contre la poussière, l’eau et les chocs.
Le boîtier offre des possibilités de montage encastré et en saillie, ce qui facilite son installation sur différents types de murs, notamment les cloisons sèches, les murs en maçonnerie ou les panneaux. Il n’est pas nécessaire de choisir entre différentes versions du produit.
En cas de montage encastré, le boîtier s’intègre parfaitement dans une boîte standard européenne et se fond discrètement dans son environnement. Le degré de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. Le boîtier est très facile à nettoyer à l’aide d’un simple chiffon humide.
Pour garantir la qualité de nos boîtiers, nous les fabriquons nous-mêmes. Notre interrupteur de commande manuel est conçu pour être durable et fiable dans diverses applications HVAC. Sa construction robuste lui permet de résister aux exigences d’un fonctionnement continu et offre aux utilisateurs une solution fiable pour la commande de leurs ventilateurs.
