Datablad
0-10 V Potentiometer | OFF-läge | 24 VAC | 24 VDC
Produktbeskrivning

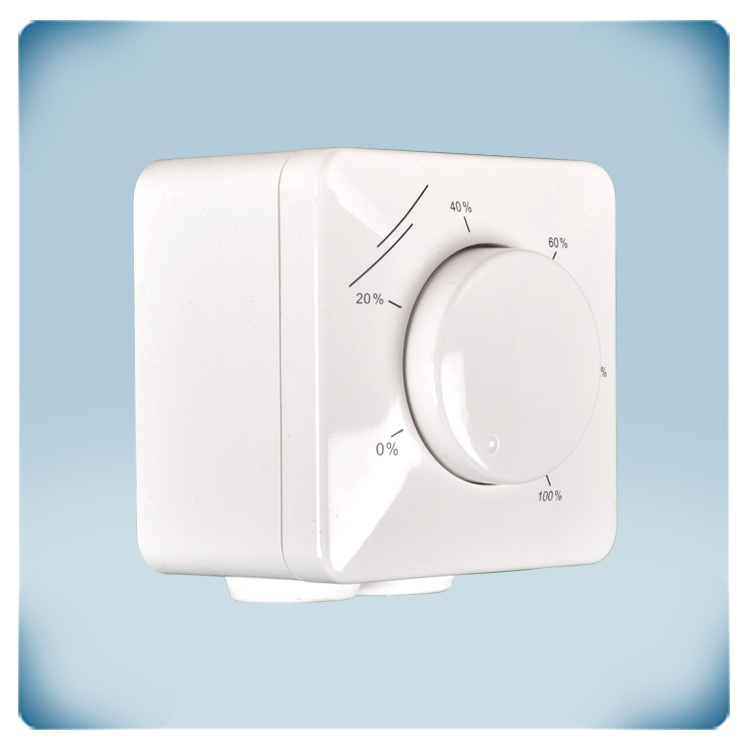

0-10 V potentiometer med OFF-läge. Den styr EC-fläktar eller spjällställdon. Den kan även fjärrstyra AC-fläkthastighetsregulatorer eller frekvensomriktare. Matningsspänningen är 24 VAC eller 24 VDC. Den variabla utsignalen kan ställas in med en vridknapp. Knappen har ett AV-läge: när den vrids helt moturs kommer styrsignalen att avaktiveras. De höga och låga nivåerna är justerbara via två trimmers: låg nivå mellan 0-7 VDC och hög nivå mellan 3-10 VDC. Den stänksäkra kapslingen möjliggör infälld (IP44) eller utanpåliggande montering (IP54).
Ytterligare specifikationer och beskrivning
Vad är syftet med en 0-10V potentiometer?
Styrsignalen (potentiometerns utgång) ökar eller minskar beroende på vridknappens läge. Denna signal kan direkt styra EC-fläktar eller spjällställdon. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien). T.ex.: potentiometern kan installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp.
24 V strömförsörjning
24 VDC eller 24 VAC är vanliga matningsspänningar inom VVS-industrin. Sentera erbjuder ett komplett sortiment av högkvalitativa 24 V-nätaggregat.

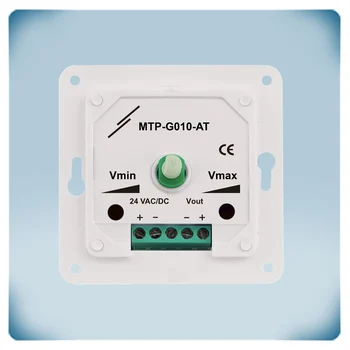

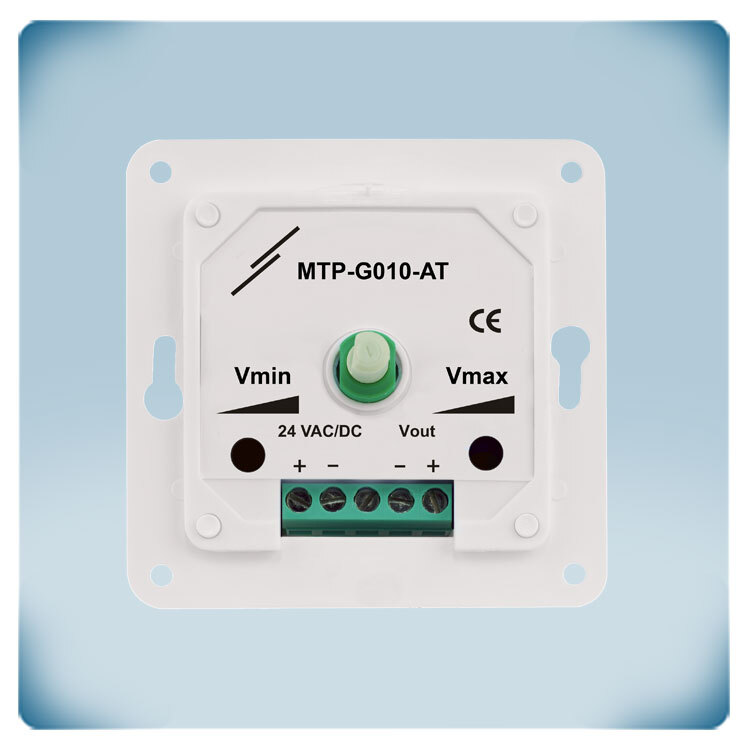

Justerbar minimi- och maxnivå
För vissa tillämpningar är det önskvärt att justera den nedre och den övre gränsen för styrsignalen. Vissa EC-motorer eller spjällställdon kan inte hantera styrsignaler som är för låga. Den nedre gränsen för styrsignalen kan justeras via en inbyggd trimmer. Ibland är en fläkt överdimensionerad och i så fall kan den övre gränsen för styrsignalen reduceras via maxtrimmern. Detta kommer att begränsa den maximala fläkthastigheten.
Vilka är gränserna för styrsignalen?
Minimivärdet för styrsignalen kan ställas in mellan 0 och 7 VDC. Styrsignalens maximala värde kan ställas in mellan 3 och 10 VDC. Kontrollera alltid att de tillämpade gränserna resulterar i en styrsignal som överensstämmer med specifikationerna för den anslutna enheten.
T.ex. om den tillförda spänningen är 15 VDC och den övre gränsen är satt till 100 %, måste den anslutna enheten klara en styrsignal upp till 15 VDC.
OFF-läge
Vridknappen har ett AV-läge: när den vrids helt moturs kommer styrsignalen att avaktiveras. När knappen vrids medurs klickar den ut ur OFF-läget. Styrsignalen kommer omedelbart att hoppa till sin låga gränsnivå. Om en EC-fläkt är ansluten till potentiometern kommer den att starta och accelerera mot låg hastighet. EC-fläkten kan aldrig aktiveras med en hastighet lägre än den valda lägsta hastigheten.
Styrsignalen (potentiometerns utgång) ökar eller minskar beroende på vridknappens läge. Denna signal kan direkt styra EC-fläktar eller spjällställdon. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien). T.ex.: potentiometern kan installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp.
24 V strömförsörjning
24 VDC eller 24 VAC är vanliga matningsspänningar inom VVS-industrin. Sentera erbjuder ett komplett sortiment av högkvalitativa 24 V-nätaggregat.
Justerbar minimi- och maxnivå
För vissa tillämpningar är det önskvärt att justera den nedre och den övre gränsen för styrsignalen. Vissa EC-motorer eller spjällställdon kan inte hantera styrsignaler som är för låga. Den nedre gränsen för styrsignalen kan justeras via en inbyggd trimmer. Ibland är en fläkt överdimensionerad och i så fall kan den övre gränsen för styrsignalen reduceras via maxtrimmern. Detta kommer att begränsa den maximala fläkthastigheten.
Vilka är gränserna för styrsignalen?
Minimivärdet för styrsignalen kan ställas in mellan 0 och 7 VDC. Styrsignalens maximala värde kan ställas in mellan 3 och 10 VDC. Kontrollera alltid att de tillämpade gränserna resulterar i en styrsignal som överensstämmer med specifikationerna för den anslutna enheten.
T.ex. om den tillförda spänningen är 15 VDC och den övre gränsen är satt till 100 %, måste den anslutna enheten klara en styrsignal upp till 15 VDC.
OFF-läge
Vridknappen har ett AV-läge: när den vrids helt moturs kommer styrsignalen att avaktiveras. När knappen vrids medurs klickar den ut ur OFF-läget. Styrsignalen kommer omedelbart att hoppa till sin låga gränsnivå. Om en EC-fläkt är ansluten till potentiometern kommer den att starta och accelerera mot låg hastighet. EC-fläkten kan aldrig aktiveras med en hastighet lägre än den valda lägsta hastigheten.
