Potenciometras ventiliatoriui su OFF padėtimi | AC - DC maitinimas
Produkto aprašymas
Potenciometras EC ventiliatoriams valdyti 0-10 VDC signalu, šį potenciometrą MTP-G010-AT tai pat galima naudoti rankiniu būdu valdyti ir kintamos srovės ventiliatorių greičio reguliatorius arba sklendžių pavaras.
Potenciometrui reikalinga 24 VDC arba 24 VAC maitinimo įtampa, sukamąja rankenėle keičiamas išėjimo signalas 0-10V. Išėjimo diapazoną galima reguliuoti naudojant du vidinius trimerius tarp Vmin (0–7 VDC) ir Vmax (3–10 VDC).
Korpusas apsaugotas nuo purslų ir yra tinkamas potinkiniam (IP44) ir virštinkiniam (IP54) montavimui.
Papildomos specifikacijos ir aprašymas
Kodėl korpusas yra patikimas?
MTP serijos potenciometrai tinkami tiek paviršiniam, tiek potinkiniam montavimui, todėl gali būti montuojami ant bet kokio tipo sienos – mūrinės, gipso kartono ar net medinės. Montavimo angos idealiai atitinka standartines europines įleidžiamas sienines dėžutes. Apsaugos klasė – IP44 potinkino montavimo atveju ir IP54 virštinkinio montavimo atveju. Be to, įrenginys atrodo estetiškai ir dera prie įvairių interjero stilių. Jį lengva valyti – pakanka drėgnos šluostės. Todėl nereikia rinktis dviejų skirtingų versijų.
Ką daro OFF padėtis?
Sukamoji rankenėlė turi OFF (išjungimo) padėtį. Kai rankenėlė pasukta visiškai prieš laikrodžio rodyklę, valdymo signalas yra išjungtas. Pasukus rankenėlę pagal laikrodžio rodyklę, ji spragteli ir išeina iš OFF padėties. Tada valdymo signalas iš karto pakyla iki nustatytos minimalios ribos. Jei prie potenciometro prijungtas EC ventiliatorius, jis pradės veikti ir pagreitės iki mažiausio nustatyto greičio. EC ventiliatorius niekada nebus įjungtas mažesniu greičiu nei nustatytas minimalus.
Kokios yra valdymo signalo ribos?

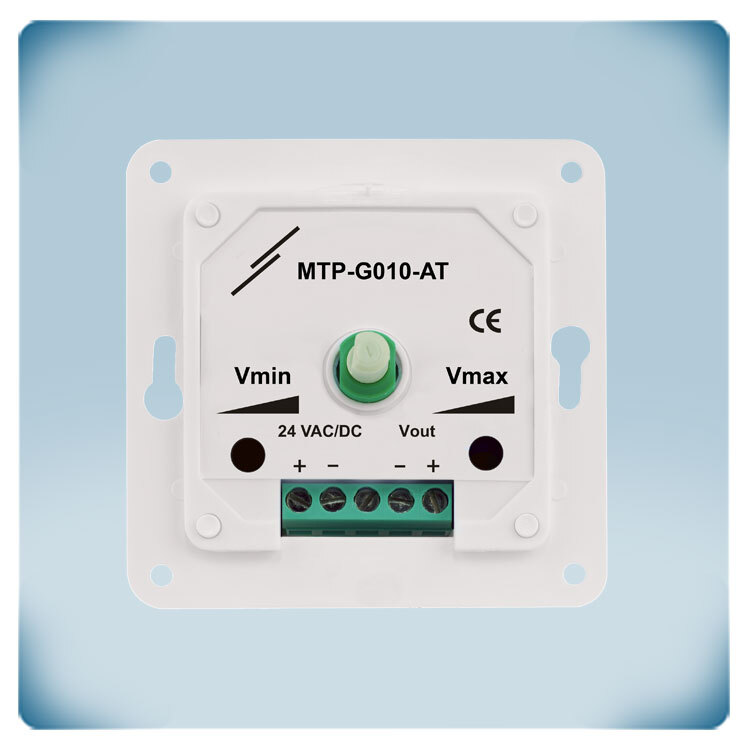

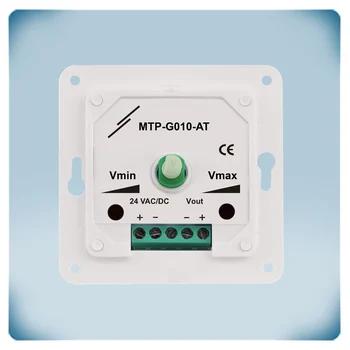

Mažiausia valdymo signalo reikšmė: nuo 0 iki 7 VDC. Didžiausia valdymo signalo reikšmė: nuo 3 iki 10 VDC. Visada reikia įsitikinti, kad nustatytos ribos atitinka prijungto įrenginio technines specifikacijas. Pavyzdžiui, jei maitinimo įtampa yra 15 VDC ir maksimali riba nustatyta 100 %, prijungtas įrenginys turi gebėti priimti valdymo signalą iki 15 VDC. Pastaba: minimali ir maksimali signalo reikšmės reguliuojamos trimeriais, esančiais po priekiniu dangteliu.
Kodėl HVAC sistemose reikia reguliuoti valdymo signalo ribas?
Kai kuriose sistemose būtina nustatyti mažiausią ir didžiausią valdymo signalo ribą. Kai kurie EC varikliai arba sklendžių pavaros negali veikti esant per mažam valdymo signalui. Tokiu atveju minimali signalo riba nustatoma naudojant integruotą reguliavimo potenciometrą (trimerį). Kartais ventiliatorius būna per didelės galios konkrečiai sistemai. Tokiu atveju maksimali signalo riba gali būti sumažinta naudojant maksimalios greičio ribos trimerį. Tai leidžia apriboti didžiausią ventiliatoriaus greitį.
Kam naudojamas 0–10 V potenciometras?
Valdymo signalas (potenciometro išėjimas) didėja arba mažėja priklausomai nuo sukamosios rankenėlės padėties. Juo galima tiesiogiai valdyti EC ventiliatorių arba oro sklendės pavarą – tai yra vienas dažniausiai naudojamų signalų tipų. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatorių greičio valdiklius su analogine įvestimi (pavyzdžiui, Sentera EVS arba MVS serijos) arba dažnio keitiklius (Sentera FI-E serija). Praktinis pavyzdys: potenciometras montuojamas biuro patalpoje, o ventiliatoriaus greičio valdiklis įrengiamas techninėje patalpoje arba elektros spintoje. Taip užtikrinamas patogus ir efektyvus ŠVOK (HVAC) įrangos valdymas.
Valdymo signalas (potenciometro išėjimas) didėja arba mažėja priklausomai nuo sukamosios rankenėlės padėties. Juo galima tiesiogiai valdyti EC ventiliatorių arba oro sklendės pavarą – tai yra vienas dažniausiai naudojamų signalų tipų. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatorių greičio valdiklius su analogine įvestimi (pavyzdžiui, Sentera EVS arba MVS serijos) arba dažnio keitiklius (Sentera FI-E serija). Praktinis pavyzdys: potenciometras montuojamas biuro patalpoje, o ventiliatoriaus greičio valdiklis įrengiamas techninėje patalpoje arba elektros spintoje. Taip užtikrinamas patogus ir efektyvus ŠVOK (HVAC) įrangos valdymas.
Kodėl HVAC sistemose dažnai naudojama 24 V įtampa?
24 VDC arba 24 VAC yra dažniausiai naudojamos maitinimo įtampos HVAC (šildymo, vėdinimo ir oro kondicionavimo) pramonėje. Taip yra daugiausia dėl saugumo, efektyvumo ir suderinamumo. Saugumas. Mažesnė įtampa yra saugesnė tiek įrangai, tiek žmonėms. Ji sumažina elektros smūgio riziką ir patenka į žemos įtampos kategoriją, todėl labiau tinka gyvenamuosiuose ir komerciniuose HVAC įrenginiuose. Suderinamumas. Daugelis HVAC valdymo sistemų (termostatai, jutikliai ir kiti elektroniniai komponentai) yra suprojektuoti veikti su 24 V. Ši standartizacija leidžia lengvai suderinti skirtingų gamintojų įrangą. Energijos efektyvumas. Mažesnė įtampa padeda sumažinti energijos nuostolius ir šilumos išsiskyrimą, ypač valdymo grandinėse ir elektroniniuose įrenginiuose. Be to, žemos įtampos komponentai dažnai turi ilgesnį tarnavimo laiką. Sentera siūlo aukštos kokybės 24 V maitinimo šaltinius su apsauga nuo viršįtampio ir perkrovos.
24 VDC arba 24 VAC yra dažniausiai naudojamos maitinimo įtampos HVAC (šildymo, vėdinimo ir oro kondicionavimo) pramonėje. Taip yra daugiausia dėl saugumo, efektyvumo ir suderinamumo. Saugumas. Mažesnė įtampa yra saugesnė tiek įrangai, tiek žmonėms. Ji sumažina elektros smūgio riziką ir patenka į žemos įtampos kategoriją, todėl labiau tinka gyvenamuosiuose ir komerciniuose HVAC įrenginiuose. Suderinamumas. Daugelis HVAC valdymo sistemų (termostatai, jutikliai ir kiti elektroniniai komponentai) yra suprojektuoti veikti su 24 V. Ši standartizacija leidžia lengvai suderinti skirtingų gamintojų įrangą. Energijos efektyvumas. Mažesnė įtampa padeda sumažinti energijos nuostolius ir šilumos išsiskyrimą, ypač valdymo grandinėse ir elektroniniuose įrenginiuose. Be to, žemos įtampos komponentai dažnai turi ilgesnį tarnavimo laiką. Sentera siūlo aukštos kokybės 24 V maitinimo šaltinius su apsauga nuo viršįtampio ir perkrovos.
