Declaración conformidad CE
Potenciómetro 0-10 V | posición OFF | alimentación 24 VDC
Descripción de producto
El MTP-G010-AT es una solución confiable diseñada para el control preciso en sistemas de ventilación. También permite gestionar controladores de velocidad o variadores de frecuencia con facilidad. Se adapta sin esfuerzo a diversos escenarios y ofrece versatilidad con un rango de alimentación de 15–24 VAC o 18–34 VDC.
Tome el control mediante una señal de salida variable continua, que se ajusta fácilmente utilizando el botón giratorio manual. La posición de APAGADO permite desactivar la señal de control girando el mando en sentido antihorario. Mejore su sistema con trimmers de precisión que permiten ajustar los niveles de salida mínimos (0–7 VDC) y máximos (3–10 VDC).
Diseñado para durar, el MTP-G010-AT cuenta con una carcasa a prueba de salpicaduras, adecuada tanto para montaje empotrado (IP44) como para montaje en superficie (IP54). Ya sea que su enfoque esté en la eficiencia, la precisión o la adaptabilidad, el MTP-G010-AT destaca como la opción pragmática para la gestión de sistemas de ventilación.
Especificaciones y descripción adicionales
¿Cuál es el propósito de un potenciómetro HVAC?
La señal de control (salida del potenciómetro) aumenta o disminuye dependiendo de la posición del botón giratorio. Esta señal de control puede controlar directamente ventiladores EC o actuadores de compuerta. También puede controlar de forma remota controladores de velocidad para ventiladores de CA (como las series EVS o MVS de Sentera) o variadores de frecuencia (serie FI-E). Un ejemplo ilustrativo sería instalar el potenciómetro en una sala de estar, mientras que el controlador de velocidad se encuentra en una sala técnica o en un cuadro eléctrico. Esta configuración permite un control cómodo y eficaz del equipo HVAC.
La señal de control (salida del potenciómetro) aumenta o disminuye dependiendo de la posición del botón giratorio. Esta señal de control puede controlar directamente ventiladores EC o actuadores de compuerta. También puede controlar de forma remota controladores de velocidad para ventiladores de CA (como las series EVS o MVS de Sentera) o variadores de frecuencia (serie FI-E). Un ejemplo ilustrativo sería instalar el potenciómetro en una sala de estar, mientras que el controlador de velocidad se encuentra en una sala técnica o en un cuadro eléctrico. Esta configuración permite un control cómodo y eficaz del equipo HVAC.
¿Por qué se utiliza comúnmente 24 V en los sistemas HVAC?
4 VDC o 24 VAC son voltajes de alimentación comúnmente usados en la industria HVAC. Su uso generalizado se debe principalmente a razones de seguridad, eficiencia y compatibilidad. Los voltajes bajos son más seguros tanto para los equipos como para las personas. Reducen el riesgo de descarga eléctrica y generalmente se encuentran dentro de la categoría de bajo voltaje, lo que los hace más adecuados para su uso en sistemas HVAC residenciales y comerciales. Muchos sistemas de control HVAC, incluidos termostatos, sensores y otros componentes electrónicos, están diseñados para funcionar a 24 voltios. Esta estandarización garantiza la compatibilidad entre diferentes componentes de varios fabricantes, facilitando el trabajo de instaladores y técnicos con una amplia gama de equipos. Operar a voltajes más bajos puede contribuir a una mejor eficiencia energética. Minimiza las pérdidas de energía y la disipación de calor, especialmente en circuitos de control y dispositivos electrónicos. Además, el uso de componentes de bajo voltaje puede extender la vida útil del equipo electrónico. Sentera ofrece una gama de fuentes de alimentación de 24 V de alta calidad con protección contra sobretensiones y sobrecargas.
¿Por qué ajustar los límites de la señal de control en sistemas HVAC?
En algunas aplicaciones, es conveniente ajustar el límite inferior y el límite superior de la señal de control. Esto es especialmente útil en casos donde ciertos motores EC o actuadores de compuerta no son compatibles con señales de control demasiado bajas. Para ello, se puede ajustar el límite inferior mediante un trimmer incorporado, permitiendo un funcionamiento óptimo sin comprometer la integridad del equipo. Por otro lado, cuando se trabaja con ventiladores sobredimensionados, es necesario ajustar el límite superior de la señal de control. Esto se hace usando un trimmer máximo, que limita eficazmente la velocidad máxima del ventilador. Gracias a estos límites ajustables, el sistema puede configurarse según los requisitos específicos, garantizando un rendimiento óptimo y una mayor vida útil del equipo HVAC.
En algunas aplicaciones, es conveniente ajustar el límite inferior y el límite superior de la señal de control. Esto es especialmente útil en casos donde ciertos motores EC o actuadores de compuerta no son compatibles con señales de control demasiado bajas. Para ello, se puede ajustar el límite inferior mediante un trimmer incorporado, permitiendo un funcionamiento óptimo sin comprometer la integridad del equipo. Por otro lado, cuando se trabaja con ventiladores sobredimensionados, es necesario ajustar el límite superior de la señal de control. Esto se hace usando un trimmer máximo, que limita eficazmente la velocidad máxima del ventilador. Gracias a estos límites ajustables, el sistema puede configurarse según los requisitos específicos, garantizando un rendimiento óptimo y una mayor vida útil del equipo HVAC.

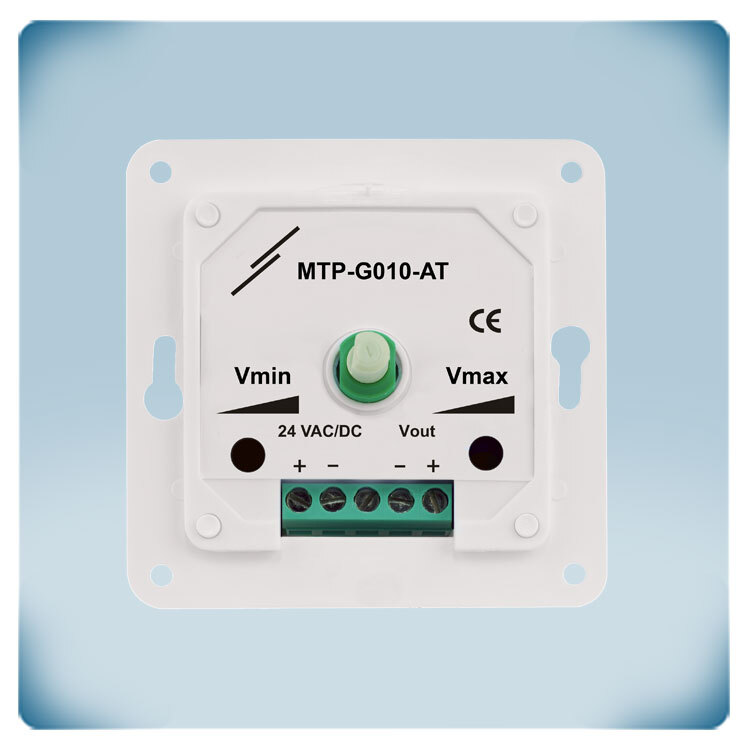

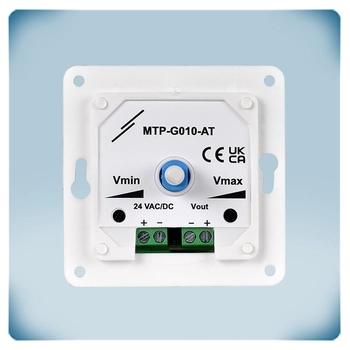

Nota: El valor mínimo y máximo de la señal de control se puede ajustar mediante los trimmers ubicados debajo de la tapa frontal. Para acceder a ellos, retire el botón girándolo hacia la derecha hasta que se libere. Luego afloje la tuerca para quitar la cubierta del gabinete exterior.
¿Cuáles son los límites de la señal de control?
El valor mínimo de la señal de control se puede ajustar entre 0 y 7 VDC. El valor máximo de la señal de control se puede ajustar entre 3 y 10 VDC. Asegúrese siempre de que los límites aplicados resulten en una señal de control que cumpla con las especificaciones del dispositivo conectado. Por ejemplo, si la tensión suministrada es de 15 VDC y el límite máximo está ajustado al 100 %, el dispositivo conectado debe ser capaz de manejar una señal de control de hasta 15 VDC.
El valor mínimo de la señal de control se puede ajustar entre 0 y 7 VDC. El valor máximo de la señal de control se puede ajustar entre 3 y 10 VDC. Asegúrese siempre de que los límites aplicados resulten en una señal de control que cumpla con las especificaciones del dispositivo conectado. Por ejemplo, si la tensión suministrada es de 15 VDC y el límite máximo está ajustado al 100 %, el dispositivo conectado debe ser capaz de manejar una señal de control de hasta 15 VDC.
¿Qué hace la posición de APAGADO?
El mando giratorio cuenta con una posición de APAGADO: cuando el mando se gira completamente en sentido antihorario, la señal de control se desactiva. Al girar el mando en sentido horario, este sale con un clic de la posición de APAGADO. La señal de control saltará inmediatamente a su nivel mínimo. En caso de que un ventilador EC esté conectado al potenciómetro, arrancará y acelerará hasta la velocidad baja. El ventilador EC nunca podrá activarse a una velocidad inferior a la velocidad mínima seleccionada.
El mando giratorio cuenta con una posición de APAGADO: cuando el mando se gira completamente en sentido antihorario, la señal de control se desactiva. Al girar el mando en sentido horario, este sale con un clic de la posición de APAGADO. La señal de control saltará inmediatamente a su nivel mínimo. En caso de que un ventilador EC esté conectado al potenciómetro, arrancará y acelerará hasta la velocidad baja. El ventilador EC nunca podrá activarse a una velocidad inferior a la velocidad mínima seleccionada.
¿Qué tipos de salida están disponibles?
La salida de contacto seco se puede usar para controlar un dispositivo externo. Cuando el botón giratorio está en la posición mínima, la salida del contacto está abierta. Cuando el botón giratorio se gira en sentido horario, el contacto se cierra inmediatamente.
La salida de contacto seco se puede usar para controlar un dispositivo externo. Cuando el botón giratorio está en la posición mínima, la salida del contacto está abierta. Cuando el botón giratorio se gira en sentido horario, el contacto se cierra inmediatamente.
¿Qué hace que la carcasa sea confiable?

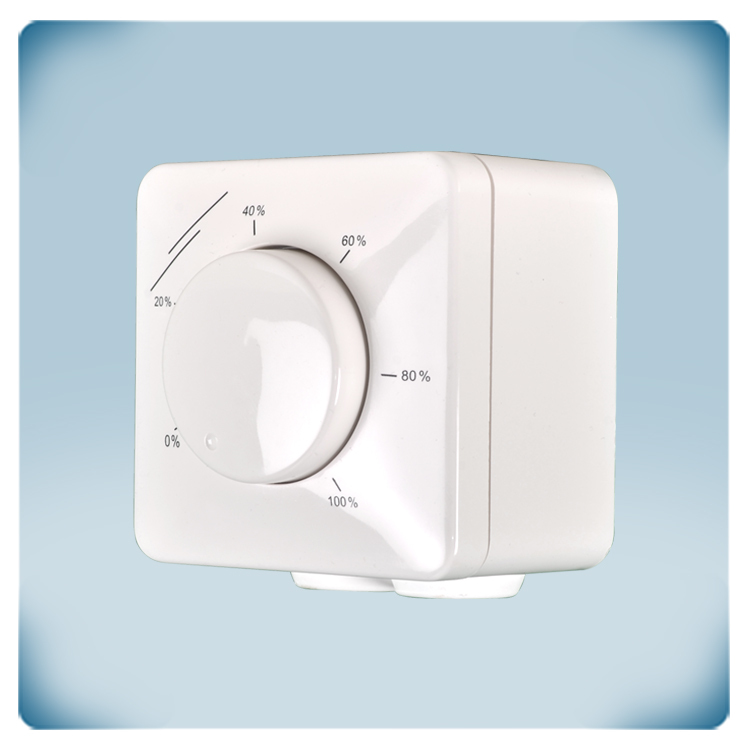

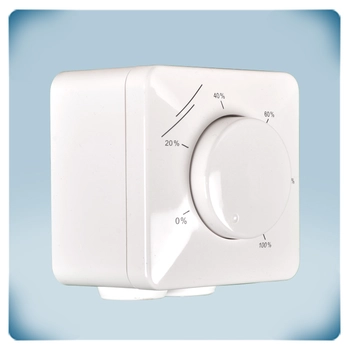

Este potenciómetro puede montarse en la pared o empotrarse. Los orificios de montaje se adaptan perfectamente a las cajas de empotrar estándar europeas. La carcasa está fabricada en plástico ASA de alta calidad en color crema. El material es resistente a los rayos UV y protege contra impactos. La clase de protección es IP44 en caso de montaje empotrado y IP54 si se monta en superficie. Protege la electrónica contra el polvo, la suciedad y el agua en aplicaciones interiores. La carcasa se limpia fácilmente con un paño húmedo y su instalación es muy sencilla, solo se necesitan algunas herramientas básicas.
Este potenciómetro puede montarse en la pared o empotrarse. Los orificios de montaje se adaptan perfectamente a las cajas de empotrar estándar europeas. La carcasa está fabricada en plástico ASA de alta calidad en color crema. El material es resistente a los rayos UV y protege contra impactos. La clase de protección es IP44 en caso de montaje empotrado y IP54 si se monta en superficie. Protege la electrónica contra el polvo, la suciedad y el agua en aplicaciones interiores. La carcasa se limpia fácilmente con un paño húmedo y su instalación es muy sencilla, solo se necesitan algunas herramientas básicas.
