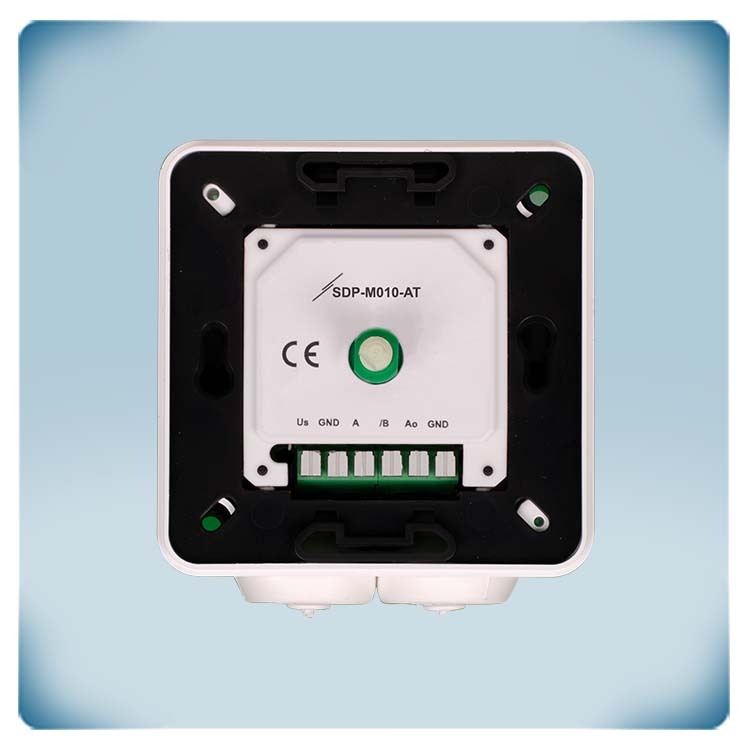

Black on white enclosure, terminal block, two cable glands

HVAC potentiometer met Modbus RTU | met UIT-stand


Productbeschrijving

Potentiometer waarmee de ventilatorsnelheid of de stand van kleppen in een ventilatiesysteem geregeld kan worden. De benodigde voedingsspanning is 24 Volt DC. Via de draaiknop kan het traploos regelbaar uitgangssignaal worden ingesteld. In de UIT-stand (helemaal linksom) is het stuursignaal 0. Standaard gaat het analoge stuursignaal van lage naar hoge waarde door de knop met de klok mee te draaien. Deze functionaliteit kan worden omgekeerd via de Modbus-holdingregisters. De minimale en maximale uitgangswaarden kunnen eveneens worden aangepast via Modbus. Een compleet overzicht van alle instellingen is beschikbaar in de Modbus-registerkaart van dit product. De spatwaterdichte behuizing maakt inbouwmontage (IP44) of opbouwmontage (IP54) mogelijk.




Artikelcode SDP-M010-AT
GTIN 0.540.100.301.844.6
Categorie Potentiometers voor 3-24 VDC voedingsspanning
Beschikbaar
Huidige voorraad 10 Stk
Fabriekslevertijd 3 Week(en)
Documenten

Aanvullende specificaties en beschrijvingen


Waartoe dient een potentiometer in de HVAC-wereld?

Naargelang u de draaiknop van een potentiometer meer- of minder open draait vergroot of verkleint het stuursignaal dat hij uit geeft. Dit stuursignaal kan rechtstreeks gebruikt worden voor het aansturen van een EC-motor of een klepaandrijving. Maar ook voor het aansturen van een frequentieomvormer of andere snelheidsregelaar die de snelheid regelt van een AC-motor of -ventilator.

Modbus potentiometer
Deze potentiometer heeft een processor aan boord en beschikt over Modbusregisters. Hierin kan u allerlei instellingen wijzigen die deze, op het eerste zicht eenvoudige, potentiometer een heleboel extra mogelijkheden geeft.

Uitgangstype
Er kunnen verschillende uitgangstypes worden geselecteerd: 0-10 Volt / 0-20 mA / 0-100 % PWM. Het uitgangstype kan worden aangepast in Modbus Holding register 11.
Ook de minimale en maximale uitgangswaarden kunnen worden aangepast via de Modbus-registers.

Uitgang overschrijven
Wanneer de functie voor het overschrijven van de uitgang is ingeschakeld, kan de gevraagde uitgangswaarde worden verstuurd via Modbus RTU. Dat maakt het mogelijk om de draaiknop te overrulen en de analoge uitgangswaarde van de potentiometer op afstand te regelen via Modbus RTU.

Type uitgangsregeling
Standaard gaat de analoge uitgang van laag naar hoog (bijv. 0 tot 10 Volt). Het is mogelijk om de werking om te keren. In dat geval gaat de uitgangswaarde van hoog naar laag (bijvoorbeeld 10 tot 0 Volt). Het type uitgangsregeling kan worden geselecteerd in Modbus Holding register 17.

UIT-positie
Deze potentiometer heeft een UIT-stand. In de UIT-stand is de uitgang 0.
