Потенциометър ОВиК | позиция OFF | Modbus RTU
Описание на продукта
Потенциометър с позиция OFF за управление на EC вентилатори или задвижващи механизми на клапи. Захранващото му напрежение 24 VDC. Непрекъснатият променлив изходен сигнал може да се настрои чрез въртящ ботон. По подразбиране аналоговият контролен сигнал преминава от минимална към максимална стойност чрез завъртане на ботона по посока на часовниковата стрелка.
Този сигнал може да бъде обърнат от максимална към минимална стойност чрез комуникацията Modbus RTU. Минималната и максималната стойности на изходния сигнал също могат да бъдат настроени посредством комуникацията Modbus RTU. Влагоустойчивият корпус позволява вграден монтаж (IP44) или повърхностен монтаж (IP54).
Допълнителни спецификации и описание
За какво се използва аналоговият изход и как се осъществява дистанционното управление?

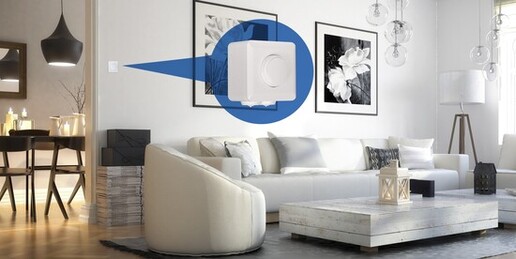

Аналоговият изход на потенциометъра обикновено се използва като управляващ сигнал. Обикновенно потенциометъра се използва за отдалечено контролиране на скоростта на ЕС вентилатора, или за застройка на желаната скорост на мотора чрез честотния инвертор или регулатора на АС вентилатора. Например, потенциометърът може да бъде инсталиран в хола, докато регулаторът на скоростта на вентилатора може да се намира в техническото помещение или в електрическо табло.
Какви типове изходни сигнали са налични и как се регулират стойностите им чрез Modbus?
Могат да се избират различни типове изход: 0-10 V / 0-20 mA / 0-100 % PWM. Типът изход може да се избира чрез Modbus Holding register 11. Също така минималните и максималните изходни стойности могат да се регулират чрез Modbus holding registers.
Как се постига двойно управление (бутон и Modbus RTU)?
Когато функцията за презапис на изхода е активирана, изходната стойност може да бъде зададена чрез комуникацията Modbus RTU. Това прави възможно доблирането на въртящия бутон и атдалеченото управление на потенциометъра чрез комуникацията Modbus RTU.
Как се настройва посоката на регулиране на изхода (Мин. към Макс. или Обратно)?
По подразбиране аналоговият изход преминава от минимална към максимална стойност (напр. от 0 до10 V). Възможна е и обратната настройка. В този случай изходната стойност ще се управлява от максимална към минимална (напр. от 10 до0 V). Това може да се направи чрез Modbus Holding register 17.
Какво се случва с аналоговия изходен сигнал при позиция "OFF"?
Този потенциометър има позиция за ИЗКЛ. - OFF
В тази позиция (обратна на часовниковата стрелка), стойността на аналоговия изход е 0 %.
Какво прави корпуса надежден?
Серията потенциометри SDP е подходяща както за повърхностен, така и за вграден монтаж, което означава, че можете да я монтирате на или в стена от всякакъв тип – масивна стена, гипсокартон или дори дървен панел. Отворите за монтаж пасват перфектно на стандартните европейски монтажни кутии, използвани за вграден монтаж. Класът на защита е IP44 за вграден и IP54 за открит монтаж. Освен това изглежда наистина добре и подхожда на всякакъв интериорен стил. Почистването е много лесно – достатъчно е само влажна кърпа. Така че няма нужда да избирате между две отделни версии, защото серията SDP съчетава и двете! Всичко, от което се нуждаете, е няколко инструмента и малко общи познания и сръчност.
