Potansiyometre | KAPALI konum | Modbus RTU | 24 VDC besleme
Ürün açıklaması
SDP-M010-AT, havalandırma sistemlerinin hassas kontrolü için Modbus RTU entegrasyonuna sahip bir potansiyometredir. Bu sayede Bina Yönetim Sistemi'ne (BMS) veya SenteraWeb bulutuna bağlanabilir.
Cihaz, manuel kontrol için bir döner düğmeye sahiptir ve bu düğme özel bir KAPALI (OFF) konumu içerir. Modbus aracılığıyla minimum/maksimum seviyeler ve kontrol yönü gibi parametreler uzaktan ayarlanabilir.
EC fanlar ve frekans invertörleri gibi çeşitli cihazları kontrol edebilir. Sıçramaya dayanıklı bir muhafazaya sahip olup, gömme (IP44) veya yüzey (IP54) montajı seçenekleri sunar.
Ek özellikler ve açıklama

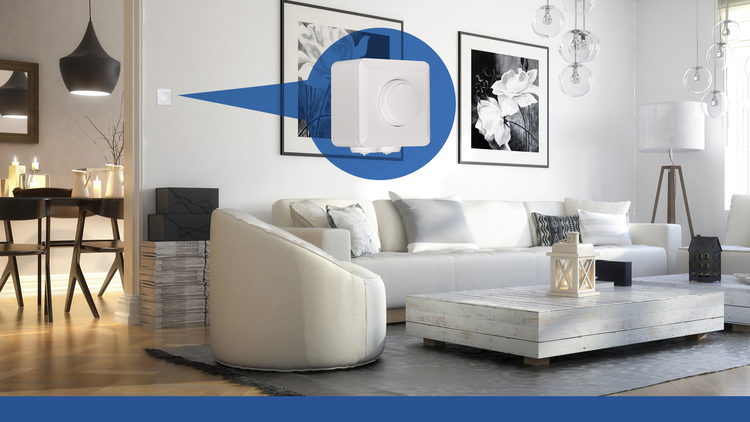

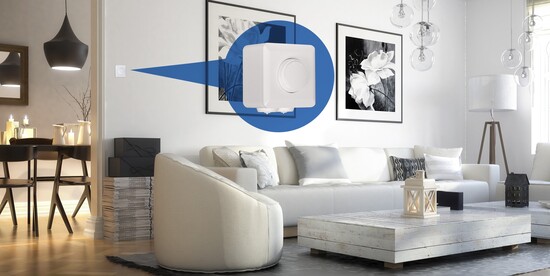

Potansiyometre analog çıkışı ne için kullanılır?Potansiyometrenin analog çıkışı genellikle bir kontrol sinyali olarak kullanılır. Genelde, bir potansiyometre, EC fan hızını uzaktan ayarlamak veya talep edilen motor hızını bir frekans invertörüne veya AC fan hız kontrol cihazına iletmek için kullanılır. Örneğin, potansiyometre oturma odasına kurulabilirken fan hız kontrol cihazı teknik bir oda veya elektrik dolabında bulunabilir.
Cihazın Modbus RTU iletişimi nasıl çalışır?
Bu potansiyometre, elektronik cihazlar arasındaki iletişim için standart bir iletişim protokolü olan Modbus RTU iletişimini içerir. Dağıtımı ve bakımı kolaydır ve bu nedenle bir bitki/sistem denetim bilgisayarını bir uzak terminal ünitesi (RTU) ile bağlamak için sıkça kullanılır. Sentera, Modbus RTU özellikli ürünlerin yapılandırma, izleme veya güncelleme işlemini kolaylaştıran ücretsiz indirilebilir 3SM Yazılımını geliştirmiştir.
Hangi çıkış tipleri mevcuttur ve bunlar nasıl ayarlanır?
SDP serisi farklı çıkış tipleri sunar: 0-10 Volt, 0-20 mA ve 0-100 % PWM. Çıkış türü, Modbus Tutma kaydı 11 aracılığıyla ayarlanabilir. Ayrıca, minimum ve maksimum çıkış değerleri, ilgili Modbus tutma kayıtları aracılığıyla ayarlanabilir.
"Çıkış üzerine yazma" fonksiyonu ne anlama gelir?
Çıkış üzerine yazma işlevi etkinleştirildiğinde, çıkış değeri Modbus RTU iletişimi aracılığıyla ayarlanabilir. Bu da Modbus RTU iletişimi yoluyla döner düğmeyi geçersiz kılmayı ve potansiyometrenin analog çıkış değerini uzaktan kontrol etmeyi mümkün kılar.
Çıkış yönü nasıl belirlenir ve tersine çevrilir?
Varsayılan olarak, analog çıkış alçaktan yükseğe doğru hareket eder (örneğin, 0 ile 10 Volt arası). Bu işlem tersine çevrilebilir. Bu durumda, çıkış değeri yüksekten düşüğe gider (örneğin, 10 ile 0 Volt arası). Çıkış düzenleme türü, Modbus Tutma kaydı 17 üzerinden seçilebilir.
KAPALI (OFF) konumu ne işe yarar?
Bu potansiyometrenin bir KAPALI konumu vardır. KAPALI konumda (bütünüyle saat yönünün tersine), analog çıkış değeri % 0’dır. Bu yapılandırma, potansiyometrenin işlevini tamamen kapatmak için basit ve etkili bir yol sağlar.
Cihazın kurulumu neden kolaydır?
SDP serisi, modüler vidasız bir terminal bloğuyla 5 mm aralıkta olağanüstü bir kurulum kolaylığı sunar. Bu da, sadece kurulum sürelerini azaltmakla kalmaz, aynı zamanda vidaları çevirme ihtiyacını ortadan kaldırarak kullanıcının işini kolaylaştırır. Vidasız sıkma teknolojisi, çeşitli bozulmalar, sıcaklık dalgalanmaları ve telin kopması nedeniyle sürekli kontrol veya yeniden sıkma ihtiyacını ortadan kaldırarak güvenli bir bağlantı sağlar.
Cihazın montaj seçenekleri ve kutu özellikleri nelerdir?
SDP serisi potansiyometreler hem yüzeye hem de gömme montaj için uygundur, yani sert bir duvara, alçıpana veya hatta ahşap bir panoya monte edebilirsiniz. Montaj delikleri, gömme montaj için kullanılan standart Avrupa duvar kutularına mükemmel uyum sağlar. Koruma sınıfı gömme için IP44 ve yüzey montajı için IP54’tür. Ayrıca, görünümü gerçekten hoştur ve her türlü iç mekân stiliyle uyumludur. Sadece nemli bir bez kullanarak temizlemesi çok kolaydır. Dolayısıyla, SDP serisi her iki versiyonu da bir araya getirdiği için iki farklı seçeneğe gerek yoktur! Tek ihtiyacınız birkaç alet ve biraz genel bilgi ve beceridir.
SDP serisi potansiyometreler hem yüzeye hem de gömme montaj için uygundur, yani sert bir duvara, alçıpana veya hatta ahşap bir panoya monte edebilirsiniz. Montaj delikleri, gömme montaj için kullanılan standart Avrupa duvar kutularına mükemmel uyum sağlar. Koruma sınıfı gömme için IP44 ve yüzey montajı için IP54’tür. Ayrıca, görünümü gerçekten hoştur ve her türlü iç mekân stiliyle uyumludur. Sadece nemli bir bez kullanarak temizlemesi çok kolaydır. Dolayısıyla, SDP serisi her iki versiyonu da bir araya getirdiği için iki farklı seçeneğe gerek yoktur! Tek ihtiyacınız birkaç alet ve biraz genel bilgi ve beceridir.
