Katalogový list

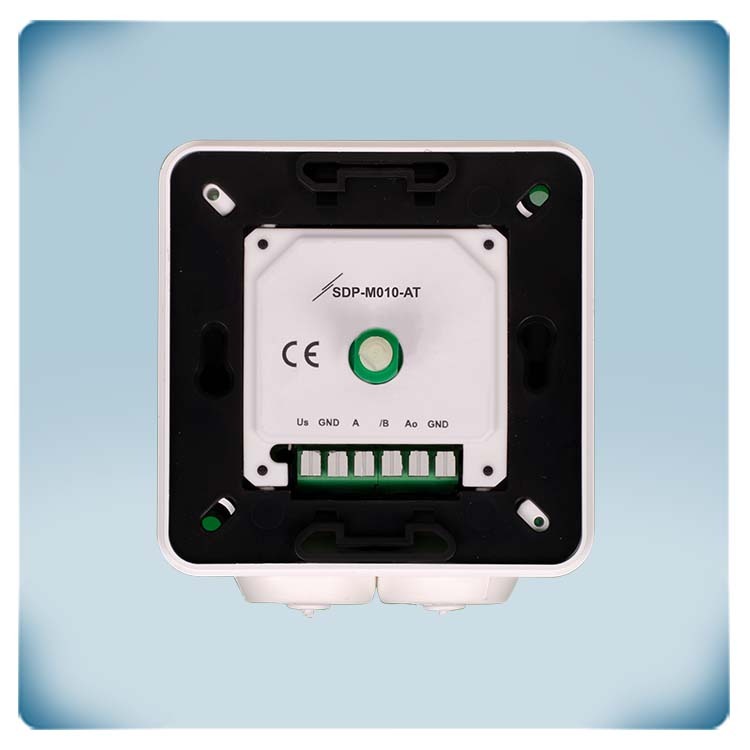

Potenciometr | Poloha OFF | Modbus RTU | 24 VDC
Popis výrobku
Potenciometr s polohou OFF k ovládání otáček ventilátoru nebo polohy klapek ve vzduchotechnickém systému. Napájecí napětí je 24 V DC. Plynulý výstupní signál lze nastavit pomocí otočného knoflíku. V poloze OFF (krajní poloha proti směru hodinových ručiček) je řídicí signál 0. Standardně se analogový řídicí signál otáčením knoflíku ve směru hodinových ručiček mění z nízké na vysokou hodnotu. Tuto funkci lze obrátit prostřednictvím Holding registrů Modbus. Minimální a maximální výstupní hodnoty lze nastavit prostřednictvím Holding registrů Modbus. Kompletní přehled všech nastavitelných parametrů je k dispozici v mapě registrů Modbus tohoto výrobku. Kryt odolný proti stříkající vodě umožňuje vestavnou montáž (IP44) nebo povrchovou montáž (IP54).
Doplňující specifikace a popis
Typické aplikace
Analogový výstup potenciometru se obvykle používá jako řídicí signál. Typicky se potenciometr používá k dálkovému nastavení otáček EC ventilátoru nebo k odeslání požadovaných otáček motoru do frekvenčního měniče nebo regulátoru otáček AC ventilátoru. Potenciometr může být např. nainstalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrickém rozvaděči.
Typ výstupu
Lze zvolit různé typy výstupů: 0-10 V / 0-20 mA / 0-100 % PWM. Typ výstupu lze nastavit v Modbus Holding registru 11.
Také minimální a maximální výstupní hodnoty lze nastavit prostřednictvím Modbus Holding registrů.
Přepisování výstupů prostřednictvím Modbus RTU
Je-li povolena funkce přepisu výstupu, lze hodnotu výstupu nastavit prostřednictvím komunikace Modbus RTU. To umožňuje přepsat otočný knoflík a dálkově ovládat analogovou výstupní hodnotu potenciometru prostřednictvím komunikace Modbus RTU.
Výhody potenciometru s komunikací Modbus
Potenciometr s Modbus RTU přináší výhody jednoduchého regulátoru s ručním nastavením pomocí otočného knoflíku, nad kterým lze díky přítomnosti Modbus RTU převzít kontrolu vzdáleně. Řízené větrání dle požadované hodnoty lze snadno zkombinovat s manuálním ovládáním. Díky tomu je možné zajistit např. automatické vypínání mimo pracovní dobu nebo v době dovolených, freecooling během letních nocí. Ovládání lze provádět prostřednictvím SenteraWeb - online portálu pro řízení vzduchotechniky, ale také prostřednictvím jakéhokoli systému správy budov (BMS), který je kompatibilní s Modbus RTU.
Typ regulace výstupu
Ve výchozím nastavení přechází analogový výstup z nízké na vysokou hodnotu (např. 0 až 10 V). Tuto charakteristiku je možné obrátit. V takovém případě přechází výstupní hodnota z vysoké na nízkou (např. z 10 na 0 V). Typ regulace výstupu lze zvolit v Modbus Holding registru 17.
Poloha VYPNUTO
Tento potenciometr má polohu OFF.
V poloze OFF (proti směru hodinových ručiček) je hodnota analogového výstupu 0 %.
