We hadden reeds potentiometers met minimum en maximum begrenzing, die werken van lage naar hoge snelheid of omgekeerd, met 0-10 volt, 0-20 mA of PWM uitgang, traploos regelbaar of met instelbare stappen, enz. Maar nu breiden we de familie uit met de SDP-M010 serie potentiometers die voorzien zijn van Modbus RTU. Daardoor zijn niet enkel de instellingen beschikbaar via de Modbus registers, maar kan u vanuit SenteraWeb of uw GebouwBeheerSysteem ook de stand van de potentiometer uitlezen en zelfs de uitgang overschrijven
We kennen een potentiometer vooral als een toestel waarmee we via een draaiknop rechtstreeks de snelheid van een EC-ventilator, of via een snelheidsregelaar de snelheid van een AC-ventilator kunnen regelen. Op zich is deze bouwsteen van zowat elke ventilatietoepassing een zeer eenvoudig toestel met beperkte mogelijkheden, ware het niet dat Sentera nu ook een Modbus-RTU versie ontwikkeld heeft.
Want naast vraaggestuurde ventilatie, waarbij sensoren of een netwerk van sensoren bepalen hoeveel er geventileerd moet worden, blijft ook de handbediende regeling van ventilatie zeer populair. Automatisch gaan we dan denken dat er moet gekozen worden tussen enerzijds een zeer eenvoudige handbediende regeling met een potentiometer, of anderzijds een volautomatische regeling op basis van sensoren waarbij handmatig ingrijpen moeilijk, meestal zelfs onmogelijk is. Dankzij de ontwikkeling van deze Modbus RTU potentiometer ontstaan er echter tal van nieuwe combinaties en mogelijkheden.
Ongeacht of het nu gaat om kleine installaties waarbij één potentiometer één ventilator of klep bedient, of een grote installatie met meerdere lokalen waarbij ook nog eens sensoren gebruikt worden, kan deze nieuwe potentiometer zijn nut bewijzen. Laat uw creativiteit de vrije loop. Wij geven alvast enkele ideeën:

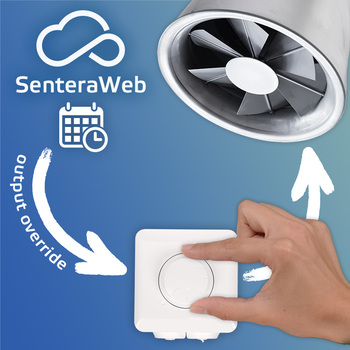

Toepassingen waarbij we ventilatoren handmatig gaan bedienen maar waar u dankzij de aanwezigheid van Modbus RTU de controle van de potentiometer kan overnemen. Denk aan het automatisch uitschakelen buiten de werkuren of tijdens vakantieperiodes, of aan Free Cooling tijdens zomernachten. De controle overnemen kan via SenteraWeb, maar ook via eender welk gebouwbeheersysteem dat Modbus RTU-compatibel is.
Toepassingen waarbij we vraaggestuurde ventilatie gaan combineren met handbediening. Denk aan vergaderzalen of klaslokalen waarbij het bvb mogelijk wordt om tijdens pauzes of speeltijden de ruimte extra te “spoelen”. Nadat de meetwaarde van de aanwezige sensor terug onder de gewenste waarde is gezakt neemt de automatische regeling op basis van de sensor de controle weer over. Dus een efficiente ventilatie zonder onnodige energieverspilling.
De Modbus RTU potentiometers van Sentera bieden nog tal van extra mogelijkheden die instelbaar zijn via de Modbus registers :
Draairichting van minimum naar maximum of van maximum naar minimum
Instelbare minimale- en maximale uitgangswaarde
Type uitgangssignaal te selecteren uit 0-10 VDC, 0-20 mA, 0-100% PWM
Modbus communicatie time-out
Uitlezen van de potentiometeruitgang
Overschrijven van de uitgang via Modbus RTU
De SDP-M010 bestaat in 3 uitvoeringen:
De SDP-M010-AT met nulpositie in de uiterst linkse stand
De SDP-M010-BT heeft geen nulpositie en kan dus niet lager dan de minimumwaarde die via Modbus is ingesteld
De SDP-M010-DC heeft een droog contact uitgang in de uiterst linkse positie waarmee externe apparatuur kan in- of uitgeschakeld worden
