Potenziometro HVAC | Posizione OFF | Modbus RTU
Descrizione del prodotto

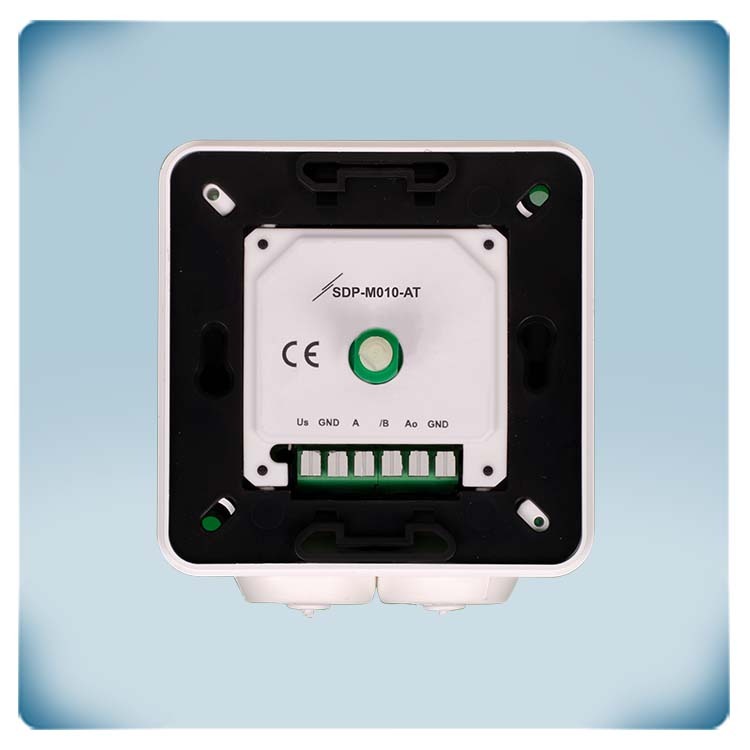

Potenziometro con posizione OFF per controllare la velocità di un ventilatore o la posizione delle serrande in un sistema di ventilazione. La tensione di alimentazione è di 24 Volt DC. Il segnale di uscita variabile continuo può essere impostato tramite la manopola. In posizione OFF (ultima posizione in senso antiorario), il segnale di controllo è 0. Per impostazione predefinita, il segnale di controllo analogico passa dal valore basso a quello alto ruotando la manopola in senso orario. Questa funzionalità può essere invertita tramite i registri di mantenimento Modbus. I valori di uscita minimo e massimo possono essere regolati tramite i registri di mantenimento Modbus. Una panoramica completa di tutte le impostazioni regolabili è disponibile nella mappa del registro Modbus di questo prodotto. Il contenitore a prova di acqua consente il montaggio ad incasso (IP44) o il montaggio su superficie (IP54).
Specifiche e descrizioni aggiuntive
Applicazioni tipiche

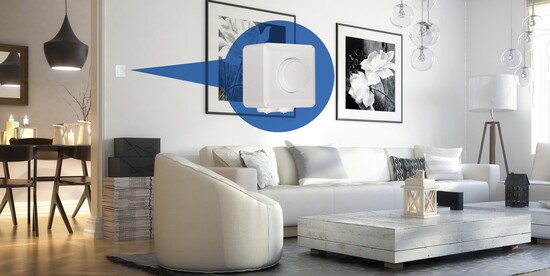

L'uscita analogica del potenziometro viene tipicamente utilizzata come segnale di controllo. In genere, un potenziometro viene utilizzato per regolare a distanza la velocità del ventilatore EC o per inviare il segnale di controllo a un convertitore di frequenza o a un controller di velocità per ventilatori AC. Per esempio. il potenziometro può essere installato in soggiorno mentre il regolatore di velocità del ventilatore è collocato in un locale tecnico o in un armadio elettrico.
Tipo di uscita
È possibile selezionare diversi tipi di uscita: 0-10 Volt / 0-20 mA / 0-100 % PWM. Il tipo di uscita può essere regolato nel registro Modbus Holding 11.
Anche i valori di uscita minimo e massimo possono essere regolati tramite i registri di mantenimento Modbus.
Sovrascrittura uscita
Quando la funzione di sovrascrittura dell'uscita è abilitata, il valore dell'uscita può essere impostato tramite la comunicazione Modbus RTU. Ciò consente di escludere la manopola rotante e di controllare a distanza il valore dell'uscita analogica del potenziometro tramite comunicazione Modbus RTU.
Tipo di regolazione dell'uscita
Di default, l'uscita analogica va da bassa ad alta (es. da 0 a 10 Volt). È possibile invertire l'operazione. In tal caso, il valore dell'uscita va da alto a basso (es. 10 a 0 Volt). Il tipo di regolazione dell'uscita può essere selezionato nel registro Modbus Holding 17.
posizione OFF
Questo potenziometro ha una posizione OFF.
In posizione OFF (posizione antioraria), il valore dell'uscita analogica è 0 %.
L'uscita analogica del potenziometro viene tipicamente utilizzata come segnale di controllo. In genere, un potenziometro viene utilizzato per regolare a distanza la velocità del ventilatore EC o per inviare il segnale di controllo a un convertitore di frequenza o a un controller di velocità per ventilatori AC. Per esempio. il potenziometro può essere installato in soggiorno mentre il regolatore di velocità del ventilatore è collocato in un locale tecnico o in un armadio elettrico.
Tipo di uscita
È possibile selezionare diversi tipi di uscita: 0-10 Volt / 0-20 mA / 0-100 % PWM. Il tipo di uscita può essere regolato nel registro Modbus Holding 11.
Anche i valori di uscita minimo e massimo possono essere regolati tramite i registri di mantenimento Modbus.
Sovrascrittura uscita
Quando la funzione di sovrascrittura dell'uscita è abilitata, il valore dell'uscita può essere impostato tramite la comunicazione Modbus RTU. Ciò consente di escludere la manopola rotante e di controllare a distanza il valore dell'uscita analogica del potenziometro tramite comunicazione Modbus RTU.
Tipo di regolazione dell'uscita
Di default, l'uscita analogica va da bassa ad alta (es. da 0 a 10 Volt). È possibile invertire l'operazione. In tal caso, il valore dell'uscita va da alto a basso (es. 10 a 0 Volt). Il tipo di regolazione dell'uscita può essere selezionato nel registro Modbus Holding 17.
posizione OFF
Questo potenziometro ha una posizione OFF.
In posizione OFF (posizione antioraria), il valore dell'uscita analogica è 0 %.
