Техническая спецификация
Потенциометр ОВиК c положением ВЫКЛ, Modbus RTU
Описание продукта
SDP-M010-AT - лучшее решение для точного управления вентиляционными системами. Этот усовершенствованный потенциометр оснащен связью Modbus RTU, что обеспечивает бесперебойную работу в сети и подключение к облачному сервису SenteraWeb. Он также может быть легко интегрирован в систему управления зданием (BMS), совместимую с Modbus RTU.
SDP-M010-AT, разработанный для универсального использования, обеспечивает управление ЕС-вентиляторами, приводами заслонок, контроллерами скорости АС вентиляторов или частотными инверторами. Управление осуществляется с помощью непрерывного переменного выходного сигнала, который можно регулировать вручную с помощью поворотной ручки. Быстрый поворот против часовой стрелки выключает сигнал управления.
От минимальной скорости до максимальной, от инверсного управления до перезаписи выходного сигнала - эти и другие параметры могут быть установлены в регистрах Modbus, что делает их доступными через сеть или SenteraWeb.
SDP-M010-AT, созданный для работы в различных условиях окружающей среды, имеет брызгозащищенный корпус, позволяющий устанавливать его как во врезную коробку (IP44), так и на любую вертикальную поверхность (IP54).
Дополнительные спецификации и описание
Области применения
Аналоговый выход потенциометра обычно используется как сигнал управления. Обычно потенциометр используется для удаленной регулировки скорости ЕС вентилятора или для отправки запрошенной скорости двигателя на преобразователь частоты или регулятор скорости вращения АС вентилятора. Например, потенциометр можно установить в гостиной, а регулятор скорости вращения вентилятора - в техническом помещении или в электрическом шкафу.
Тип выхода
Можно выбрать различные типы выходов: 0-10 В / 0-20 мА / 0-100% ШИМ. Тип выхода можно настроить в holding регистре Modbus 11. Также можно настроить минимальное и максимальное значения типа выхода через holding регистры Modbus.
Перезапись выхода
Когда включена функция перезаписи выходных данных, выходное значение может быть установлено через связь Modbus RTU. Это позволяет управлять поворотной ручкой и дистанционно управлять значением аналогового выхода потенциометра через связь Modbus RTU.
Тип регулирования мощности
По умолчанию, аналоговый выход переключается с низкого на высокий (например, от 0 до 10 вольт). Также можно отменить это действие. В этом случае, выходное значение изменяется от высокого к низкому (например, от 10 до 0 Вольт). Тип регулирования выхода может быть выбран в holding регистре Modbus 17.
Положение ВЫКЛ.
Этот потенциометр находится в положении ВЫКЛ.
В положении ВЫКЛ (положение против часовой стрелки) значение аналогового выхода составляет 0%.
Аналоговый выход потенциометра обычно используется как сигнал управления. Обычно потенциометр используется для удаленной регулировки скорости ЕС вентилятора или для отправки запрошенной скорости двигателя на преобразователь частоты или регулятор скорости вращения АС вентилятора. Например, потенциометр можно установить в гостиной, а регулятор скорости вращения вентилятора - в техническом помещении или в электрическом шкафу.
Тип выхода
Можно выбрать различные типы выходов: 0-10 В / 0-20 мА / 0-100% ШИМ. Тип выхода можно настроить в holding регистре Modbus 11. Также можно настроить минимальное и максимальное значения типа выхода через holding регистры Modbus.
Перезапись выхода
Когда включена функция перезаписи выходных данных, выходное значение может быть установлено через связь Modbus RTU. Это позволяет управлять поворотной ручкой и дистанционно управлять значением аналогового выхода потенциометра через связь Modbus RTU.
Тип регулирования мощности
По умолчанию, аналоговый выход переключается с низкого на высокий (например, от 0 до 10 вольт). Также можно отменить это действие. В этом случае, выходное значение изменяется от высокого к низкому (например, от 10 до 0 Вольт). Тип регулирования выхода может быть выбран в holding регистре Modbus 17.
Положение ВЫКЛ.
Этот потенциометр находится в положении ВЫКЛ.
В положении ВЫКЛ (положение против часовой стрелки) значение аналогового выхода составляет 0%.
Простота установки

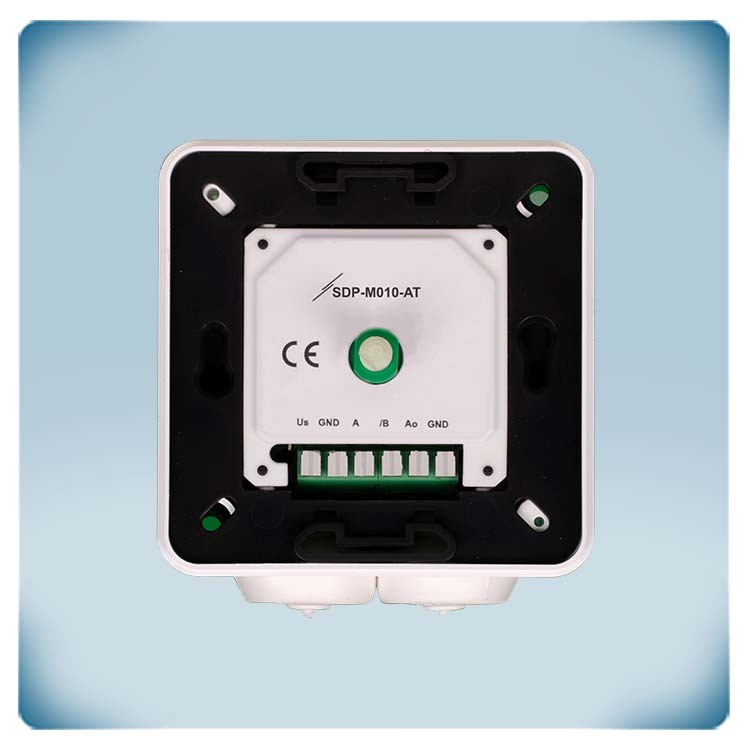

Серия SDP предлагает исключительную простоту установки благодаря модульной безвинтовой клеммной колодке с шагом 5 мм. Это не только сокращает время установки, но и повышает удобство работы пользователя, устраняя необходимость в закручивании и выкручивании винтов. Безвинтовая технология крепления обеспечивает надежное соединение без необходимости постоянных проверок или повторной затяжки ослабленных проводов из-за возмущений, температурных циклов или обрывов жил.
Серия SDP предлагает исключительную простоту установки благодаря модульной безвинтовой клеммной колодке с шагом 5 мм. Это не только сокращает время установки, но и повышает удобство работы пользователя, устраняя необходимость в закручивании и выкручивании винтов. Безвинтовая технология крепления обеспечивает надежное соединение без необходимости постоянных проверок или повторной затяжки ослабленных проводов из-за возмущений, температурных циклов или обрывов жил.
Корпус 2-в-1
Потенциометры серии SDP пригодны как для поверхностного, так и для скрытого монтажа, то есть их можно устанавливать на любую стену - сплошную стену, гипсокартон или даже деревянную панель. Монтажные отверстия идеально подходят к стандартным европейским настенным коробкам, используемым для скрытого монтажа. Класс защиты - IP44 для скрытого монтажа и IP54 для накладного монтажа. Кроме того, он очень хорошо выглядит и хорошо сочетается с любым стилем интерьера.
