Hoja de datos
Sensor de temperatura ambiente pasivo PT500
Descripción de producto
Los sensores de temperatura pasivos ROTSIN están diseñados para medir con precisión y estabilidad la temperatura ambiental.
Miden la temperatura mediante un elemento sensor de platino PT500.
Presentan un coeficiente de temperatura positivo de resistencia.
Su resistencia a 0 °C es de 500 Ω.
Estructura y conexión:
El elemento sensor está soldado a una placa de circuito impreso y alojado en una carcasa de plástico con grado de protección IP30. Está diseñado para conectarse mediante un cable apantallado con conexión a tierra. La conexión se realiza mediante un bloque de terminales con abrazadera de tornillo, adecuado para cables con una sección máxima de 1,5 mm².
Características clave:
La carcasa tiene un perfil bajo con tornillos ocultos. Ofrece una estabilidad a largo plazo de < ± 0,04 % y una resistencia de aislamiento superior a 10 MΩ.
Condiciones ambientales:
El rango de temperatura de funcionamiento es de -20 a 60 °C, con una humedad relativa de <95 % rH (sin condensación).
Estos sensores son ideales para mediciones de temperatura fiables y estables.
Especificaciones y descripción adicionales
¿Por qué son esenciales los sensores de temperatura en los sistemas HVAC?
Los sensores de temperatura son componentes vitales en los sistemas HVAC, asegurando que los ambientes se mantengan cómodos, eficientes y seguros. El confort térmico afecta nuestra salud, bienestar y productividad. La temperatura interior es uno de los principales factores del confort térmico y, en consecuencia, de la productividad de los ocupantes. Mientras tanto, se sabe que la adaptación conductual es el factor más crítico en el modelo de confort térmico adaptativo. La mayoría de los sistemas HVAC están basados en la temperatura. Estos sensores monitorean continuamente la temperatura de la habitación y ajustan automáticamente la calefacción, refrigeración o ventilación para mantener las condiciones deseadas sin necesidad de intervención manual. Así como uno puede ajustar manualmente un termostato para alcanzar una temperatura ambiental cómoda, los controladores HVAC utilizan las lecturas de los sensores de temperatura para hacer ajustes precisos automáticamente. Esto asegura un confort constante en todo el espacio mientras se optimiza el uso de energía.
¿Cómo funciona este sensor de temperatura específico?
Este sensor de temperatura mide la temperatura ambiental mediante un elemento de platino (PT500). Este elemento sensor tiene una resistencia eléctrica de 500 ohmios a 0 °C. Tiene un coeficiente de temperatura positivo. Esto significa que la resistencia aumenta cuando la temperatura ambiental aumenta. Cualquier dispositivo con una entrada para "sensores de temperatura pasivos" puede leer la temperatura medida.
¿Cuáles son los requisitos y recomendaciones de cableado para este sensor?
El elemento sensor de temperatura de platino se puede conectar mediante un cable blindado de 2 hilos. El cable puede conectarse a través del bloque de terminales con tornillos. Este bloque de terminales es adecuado para cables con una sección máxima de 1,5 mm². Recomendamos mantener la longitud del cable limitada. Cuanto mayor sea la longitud del cable, mayor será la influencia de la resistencia del cable en la lectura de la medición. Este sensor no requiere una fuente de alimentación separada.
¿Cuáles son las consideraciones de diseño y montaje para la carcasa del sensor?

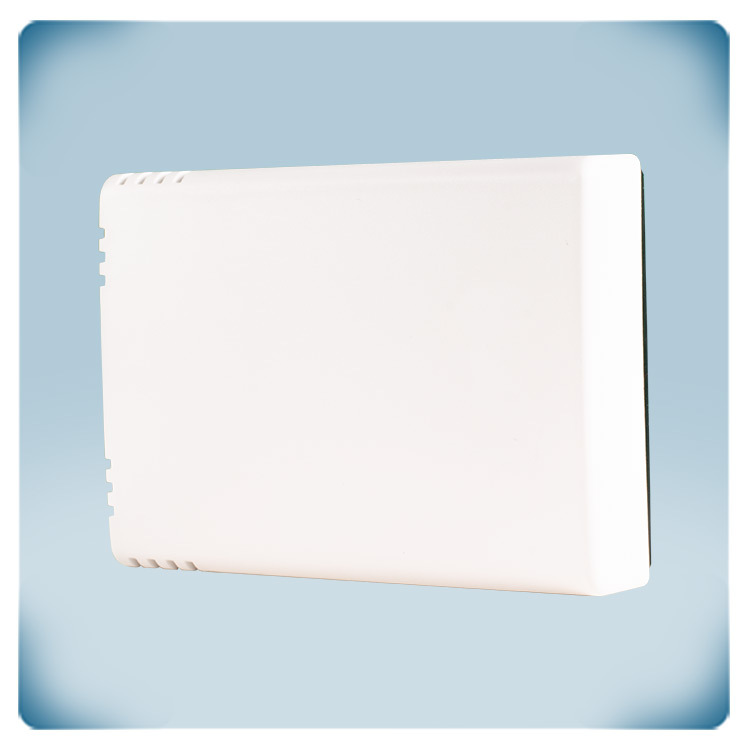

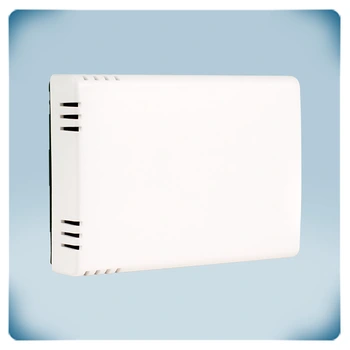

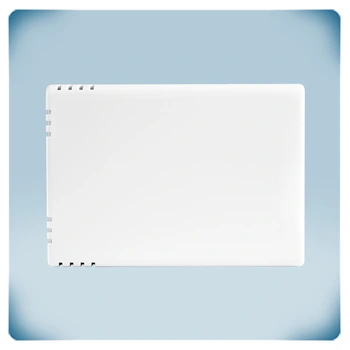

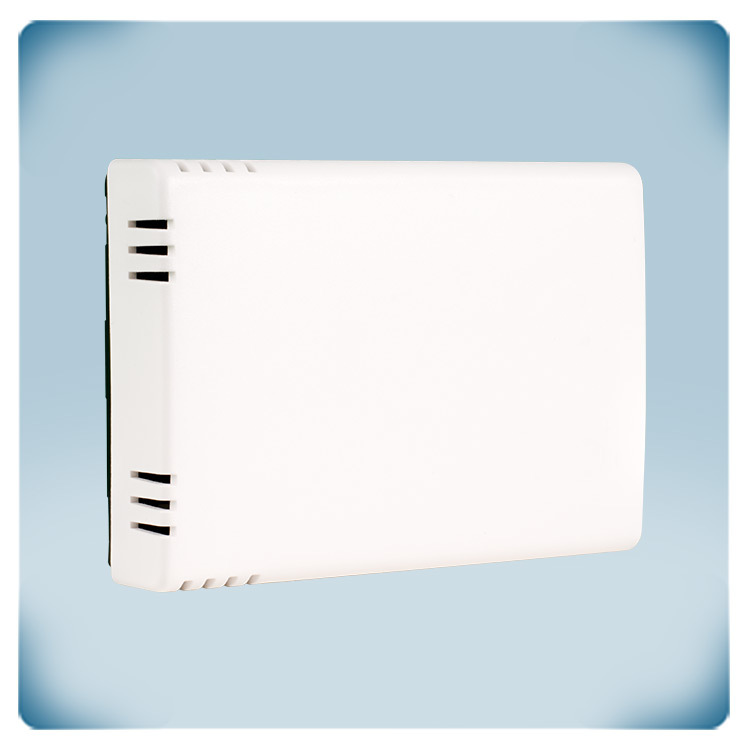

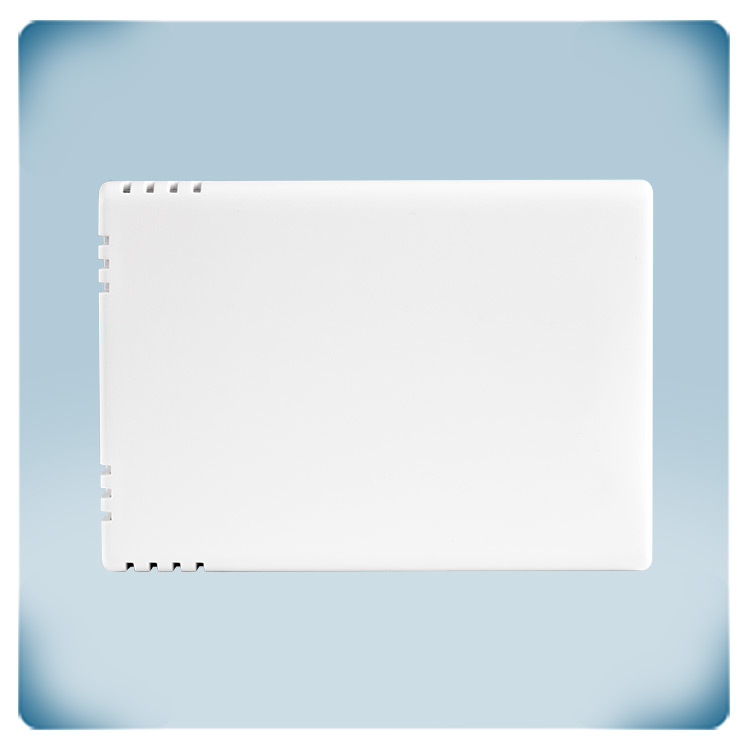

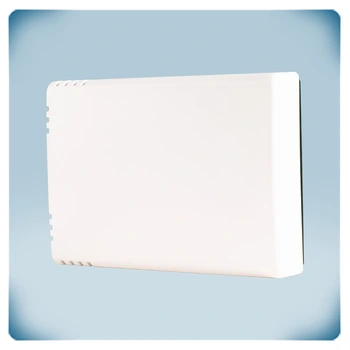

La carcasa ofrece un diseño elegante y contemporáneo. Tiene un grado de protección IP30 contra la entrada de polvo y humedad. Puede montarse en una pared en interiores. Para asegurar un rendimiento óptimo, debe protegerse de la luz solar directa.
