CE Komformität Erklärung
Temperatur- und Feuchtigkeitssensor | 24 VDC oder PoM
Produktbeschreibung
Die RSTHH-3-Serie umfasst vielseitige Raumfühler, die für die Innenraummessung von Temperatur, relativer Luftfeuchtigkeit und Umgebungslicht entwickelt wurden.
Sie messen Temperaturen von 0 bis 50 °C sowie relative Luftfeuchtigkeit von 0 bis 95 % rF (nicht kondensierend).
Ein integrierter Lichtsensor ermöglicht die Einstellung von „Active“- und „Standby“-Lichtpegeln.
Diese Sensoren bieten eine flexible Installation – wahlweise über Federkraftklemmen oder eine RJ45-Verbindung. Sie werden über ein einziges Kabel mit 24 VDC Power over Modbus (PoM) mit Strom und Kommunikation versorgt.
Die Anschluss- und Ausgangsoptionen umfassen drei auswählbare analoge/modulierende Ausgänge für Temperatur, Feuchte oder andere Parameter.
Alle Einstellungen sind über Modbus RTU (RS485) zugänglich. Das Gerät verfügt außerdem über drei LEDs mit einstellbarer Lichtintensität zur Statusanzeige.
Mit der Schutzart IP30 ist dieser Sensor eine ideale Lösung für Anwendungen, die Präzision und Benutzerfreundlichkeit bei der Raumklimakontrolle erfordern.
Zusätzliche Spezifikationen und Beschreibung
Was ist der Zweck der Messung von Temperatur und relativer Luftfeuchtigkeit?
4-Draht-Anschluss
Das Wohlbefinden und der Komfort der Bewohner werden direkt von der Temperatur und der relativen Luftfeuchtigkeit beeinflusst. Trockene Luft verursacht trockene Haut und juckende Augen. Übermäßige relative Luftfeuchtigkeit führt zur Bildung von Kondenswasser auf kälteren als der Lufttemperatur Oberflächen wie Fenstern, Wänden und Decken, was potenziell Baumaterialien beschädigen und in schlecht belüfteten Räumen Gerüche verursachen kann.
Wie funktioniert es?
Der RSTHH-3 misst Temperatur, relative Luftfeuchtigkeit und Umgebungslicht. Der Taupunkt wird anhand der Temperatur- und Feuchtigkeitsmessungen berechnet. Der Sensor verfügt über drei analoge Ausgänge. Jeder von ihnen überträgt einen der gemessenen Werte (Temperatur oder Feuchtigkeit). Die Standardeinstellung für Ausgang 1 überträgt beispielsweise 0 V bei 0 °C und 10 V bei 50 °C. Jeder Ausgangswert ändert sich proportional zur gemessenen Temperatur und/oder relativen Luftfeuchtigkeit. Standardmäßig liefert Ausgang 1 die gemessene Temperatur, und Ausgang 2 die relative Luftfeuchtigkeit. Ausgang 3 kann Temperatur oder relative Luftfeuchtigkeit übertragen, ist jedoch standardmäßig deaktiviert. Die drei Ausgänge verfügen über eine Überschreibungsfunktion, die über Modbus RTU aktiviert werden kann. Wenn sie aktiviert ist, zum Beispiel nachts, wird die Belüftung basierend auf den in den relevanten Modbus-Registern angegebenen Daten gesteuert, anstatt auf der gemessenen Temperatur oder Feuchtigkeit.
Der RSTHH-3 misst Temperatur, relative Luftfeuchtigkeit und Umgebungslicht. Der Taupunkt wird anhand der Temperatur- und Feuchtigkeitsmessungen berechnet. Der Sensor verfügt über drei analoge Ausgänge. Jeder von ihnen überträgt einen der gemessenen Werte (Temperatur oder Feuchtigkeit). Die Standardeinstellung für Ausgang 1 überträgt beispielsweise 0 V bei 0 °C und 10 V bei 50 °C. Jeder Ausgangswert ändert sich proportional zur gemessenen Temperatur und/oder relativen Luftfeuchtigkeit. Standardmäßig liefert Ausgang 1 die gemessene Temperatur, und Ausgang 2 die relative Luftfeuchtigkeit. Ausgang 3 kann Temperatur oder relative Luftfeuchtigkeit übertragen, ist jedoch standardmäßig deaktiviert. Die drei Ausgänge verfügen über eine Überschreibungsfunktion, die über Modbus RTU aktiviert werden kann. Wenn sie aktiviert ist, zum Beispiel nachts, wird die Belüftung basierend auf den in den relevanten Modbus-Registern angegebenen Daten gesteuert, anstatt auf der gemessenen Temperatur oder Feuchtigkeit.
Lokale Visualisierung
Dieser HVAC-Transmitter bietet eine klare, visuelle Anzeige der Temperatur über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass sich die Temperatur im Bereich befindet. Wenn die Temperatur in den Warnbereich eintritt, leuchtet die gelbe LED auf. Rot steht für extreme Hitze oder Kälte. Es ist auch möglich, die relative Luftfeuchtigkeit über die LEDs anzuzeigen. Die gemessene Temperatur und relative Luftfeuchtigkeit sind über die analogen Ausgänge und über Modbus RTU verfügbar. Der Taupunkt und der Umgebungslichtpegel sind über Modbus RTU verfügbar.
Dieser HVAC-Transmitter bietet eine klare, visuelle Anzeige der Temperatur über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass sich die Temperatur im Bereich befindet. Wenn die Temperatur in den Warnbereich eintritt, leuchtet die gelbe LED auf. Rot steht für extreme Hitze oder Kälte. Es ist auch möglich, die relative Luftfeuchtigkeit über die LEDs anzuzeigen. Die gemessene Temperatur und relative Luftfeuchtigkeit sind über die analogen Ausgänge und über Modbus RTU verfügbar. Der Taupunkt und der Umgebungslichtpegel sind über Modbus RTU verfügbar.
4-Draht-Anschluss

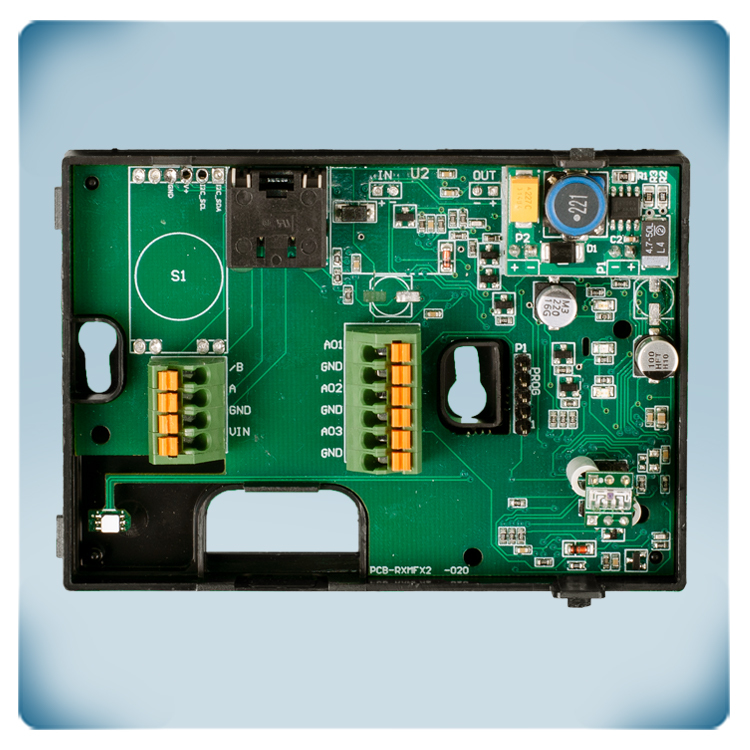

Sie können diesen Sensor entweder über die Käfigklemmen oder den RJ45-Anschluss anschließen. Der RJ45-Anschluss kann verwendet werden, um Stromversorgung und Modbus RTU-Kommunikation zu verbinden. Die Ausgänge, Modbus RTU-Kommunikation und Versorgungsspannung können alle über die Klemmenblöcke angeschlossen werden. Schließen Sie die Versorgungsspannung niemals gleichzeitig über den RJ45-Anschluss und die Klemmenblöcke an. Die Versorgungsspannung beträgt 24 V DC. Die Masseanschlüsse der Stromversorgung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Das bedeutet, dass der Anschluss dieses Sensors die Verwendung eines 4-adrigen Kabels erforderlich macht. Die meisten 24 V DC-Netzteile verfügen über Kurzschluss-, Überlast- und Überspannungsschutz. Eine Versorgungsspannung von 24 V DC verbessert die Sicherheit und Zuverlässigkeit Ihrer Installation.
Aufputzmontage
Dieser Sensor kann an einer Wand oder einer Oberfläche im Innenbereich montiert werden. Die Befestigungslöcher sind für handelsübliche europäische Unterputzdosen ausgelegt. Zwei Schrauben sind erforderlich, um den Sensor an der Unterputzdose zu befestigen. Das Sensorgehäuse wird die Unterputzdose vollständig abdecken.
Dieser Sensor kann an einer Wand oder einer Oberfläche im Innenbereich montiert werden. Die Befestigungslöcher sind für handelsübliche europäische Unterputzdosen ausgelegt. Zwei Schrauben sind erforderlich, um den Sensor an der Unterputzdose zu befestigen. Das Sensorgehäuse wird die Unterputzdose vollständig abdecken.
Einfach zu verwenden
Dieser Sensor erfordert nur wenig Konfiguration. Nach der Installation ist er fast einsatzbereit. Temperatur und relative Luftfeuchtigkeit werden häufig von Region und Jahreszeit beeinflusst. Diese Parameter werden bei der Installation dennoch auf die richtigen Werte eingestellt. Die anderen Standardeinstellungen funktionieren jedoch mit den meisten Anwendungen. Sie können bei Bedarf trotzdem über die entsprechenden Modbus-Register geändert werden. Um den Sensor beispielsweise mit anderen Geräten kompatibel zu machen, kann ein anderer Ausgangstyp ausgewählt werden: 0–10 VDC, 0–20 mA, 0–100 % PWM und Modbus RTU. Die Helligkeit der zur Statusanzeige verwendeten LEDs kann ebenfalls angepasst werden. Die Modbus-Registerkarte enthält eine vollständige Liste aller programmierbaren Einstellungen.
Dieser Sensor erfordert nur wenig Konfiguration. Nach der Installation ist er fast einsatzbereit. Temperatur und relative Luftfeuchtigkeit werden häufig von Region und Jahreszeit beeinflusst. Diese Parameter werden bei der Installation dennoch auf die richtigen Werte eingestellt. Die anderen Standardeinstellungen funktionieren jedoch mit den meisten Anwendungen. Sie können bei Bedarf trotzdem über die entsprechenden Modbus-Register geändert werden. Um den Sensor beispielsweise mit anderen Geräten kompatibel zu machen, kann ein anderer Ausgangstyp ausgewählt werden: 0–10 VDC, 0–20 mA, 0–100 % PWM und Modbus RTU. Die Helligkeit der zur Statusanzeige verwendeten LEDs kann ebenfalls angepasst werden. Die Modbus-Registerkarte enthält eine vollständige Liste aller programmierbaren Einstellungen.
Überlegene Qualität
Dieser HVAC-Transmitter wurde in Europa hergestellt. In unserem Werk wird jeder Sensor kalibriert und getestet. Wir verwenden hochwertige Sensorelemente und Komponenten. Dies gewährleistet die langfristige Stabilität und Genauigkeit des HVAC-Transmitters. Das Gehäuse erfüllt die Staub- und Feuchtigkeitsbeständigkeitsnormen IP30. Um eine optimale Leistung zu gewährleisten, halten Sie ihn von direkter Sonneneinstrahlung fern.
Dieser HVAC-Transmitter wurde in Europa hergestellt. In unserem Werk wird jeder Sensor kalibriert und getestet. Wir verwenden hochwertige Sensorelemente und Komponenten. Dies gewährleistet die langfristige Stabilität und Genauigkeit des HVAC-Transmitters. Das Gehäuse erfüllt die Staub- und Feuchtigkeitsbeständigkeitsnormen IP30. Um eine optimale Leistung zu gewährleisten, halten Sie ihn von direkter Sonneneinstrahlung fern.
