Sensor de temperatura y humedad relativa | 24 VDC o PoM
Descripción de producto
Este transmisor de sala para HVAC mide la temperatura, la humedad relativa y el nivel de luz ambiental. El punto de rocío se calcula utilizando las mediciones de temperatura y humedad. El voltaje de la alimentación es de 24 V DC. La alimentación se puede conectar a través de los bloques de terminales o a través del conector RJ45. Los valores medidos se transmiten a través de las tres salidas analógicas y mediante la comunicación Modbus RTU. El tipo de salida se puede seleccionar mediante Modbus RTU: 0-10 VDC / 0-20 mA / 0-100 % PWM.
En muchas aplicaciones, el sensor de luz ambiental puede utilizarse para controlar el sistema de ventilación según la cantidad de personas en la sala. Todas las configuraciones se pueden cambiar mediante Modbus RTU. Por ejemplo, también se puede ajustar la intensidad luminosa de los LED utilizados para la indicación de estado.
Especificaciones y descripción adicionales
¿Cuál es el propósito de medir la temperatura y la humedad relativa?
El bienestar y la comodidad de los residentes están directamente afectados por la temperatura y la humedad relativa. El aire seco causa sequedad en la piel y picazón en los ojos. El exceso de humedad relativa provoca la formación de condensación en ventanas, paredes y techos que están más fríos que la temperatura del aire, lo que puede dañar los materiales de construcción y causar olores en espacios mal ventilados.
El bienestar y la comodidad de los residentes están directamente afectados por la temperatura y la humedad relativa. El aire seco causa sequedad en la piel y picazón en los ojos. El exceso de humedad relativa provoca la formación de condensación en ventanas, paredes y techos que están más fríos que la temperatura del aire, lo que puede dañar los materiales de construcción y causar olores en espacios mal ventilados.
¿Cómo funciona?
El RSTHH-3 mide la temperatura, la humedad relativa y la luz ambiental. El punto de rocío se calcula utilizando las mediciones de temperatura y humedad. El sensor tiene tres salidas analógicas. Cada una de ellas transmite uno de los valores medidos (temperatura o humedad). La configuración predeterminada de la salida 1, por ejemplo, transmitirá 0 V a 0 °C y 10 V a 50 °C. Cada valor de salida cambia en proporción a la temperatura y/o humedad relativa medida. Por defecto, la salida 1 proporciona la temperatura medida y la salida 2 la humedad relativa. La salida 3 puede transmitir temperatura o humedad relativa, pero está desactivada por defecto. Las tres salidas tienen una función de sobrescritura que se puede activar mediante Modbus RTU. Cuando está activada, por ejemplo por la noche, la ventilación se controlará según los datos mencionados en los registros Modbus correspondientes en lugar de la temperatura o humedad medidas.
El RSTHH-3 mide la temperatura, la humedad relativa y la luz ambiental. El punto de rocío se calcula utilizando las mediciones de temperatura y humedad. El sensor tiene tres salidas analógicas. Cada una de ellas transmite uno de los valores medidos (temperatura o humedad). La configuración predeterminada de la salida 1, por ejemplo, transmitirá 0 V a 0 °C y 10 V a 50 °C. Cada valor de salida cambia en proporción a la temperatura y/o humedad relativa medida. Por defecto, la salida 1 proporciona la temperatura medida y la salida 2 la humedad relativa. La salida 3 puede transmitir temperatura o humedad relativa, pero está desactivada por defecto. Las tres salidas tienen una función de sobrescritura que se puede activar mediante Modbus RTU. Cuando está activada, por ejemplo por la noche, la ventilación se controlará según los datos mencionados en los registros Modbus correspondientes en lugar de la temperatura o humedad medidas.
Visualización local
Este transmisor HVAC ofrece una clara indicación visual de la temperatura mediante los LED verde, amarillo y rojo. El LED verde indica que la temperatura está dentro del rango. Cuando la temperatura entra en el rango de alerta, se enciende el LED amarillo. El rojo denota calor o frío extremos. También es posible visualizar la humedad relativa mediante los LED. La temperatura y la humedad relativa medidas están disponibles a través de las salidas analógicas y mediante Modbus RTU. El punto de rocío y el nivel de luz ambiental están disponibles mediante Modbus RTU.
Este transmisor HVAC ofrece una clara indicación visual de la temperatura mediante los LED verde, amarillo y rojo. El LED verde indica que la temperatura está dentro del rango. Cuando la temperatura entra en el rango de alerta, se enciende el LED amarillo. El rojo denota calor o frío extremos. También es posible visualizar la humedad relativa mediante los LED. La temperatura y la humedad relativa medidas están disponibles a través de las salidas analógicas y mediante Modbus RTU. El punto de rocío y el nivel de luz ambiental están disponibles mediante Modbus RTU.
Conexión de 4 hilos

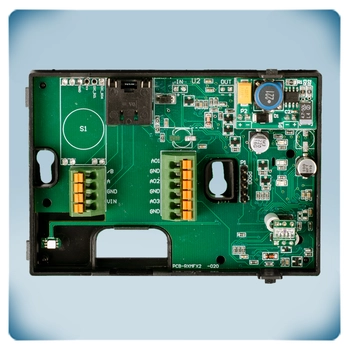

Puede conectar este sensor utilizando los bloques de terminales tipo cage clamp o el conector RJ45. El conector RJ45 se puede usar para conectar la alimentación y la comunicación Modbus RTU. Las salidas, la comunicación Modbus RTU y la tensión de alimentación pueden conectarse mediante los bloques de terminales. Nunca conecte la fuente de alimentación a través del conector RJ45 y los bloques de terminales al mismo tiempo. La tensión de alimentación es de 24 V DC. Los terminales de tierra de la fuente de alimentación (V-) y de la salida (GND) no están conectados internamente. Esto significa que conectar este sensor requerirá el uso de un cable de 4 hilos. La mayoría de las fuentes de alimentación de 24 V DC incluyen protección contra cortocircuitos, sobrecarga y sobretensión. Una tensión de alimentación de 24 V DC mejora la seguridad y fiabilidad de su instalación.
Puede conectar este sensor utilizando los bloques de terminales tipo cage clamp o el conector RJ45. El conector RJ45 se puede usar para conectar la alimentación y la comunicación Modbus RTU. Las salidas, la comunicación Modbus RTU y la tensión de alimentación pueden conectarse mediante los bloques de terminales. Nunca conecte la fuente de alimentación a través del conector RJ45 y los bloques de terminales al mismo tiempo. La tensión de alimentación es de 24 V DC. Los terminales de tierra de la fuente de alimentación (V-) y de la salida (GND) no están conectados internamente. Esto significa que conectar este sensor requerirá el uso de un cable de 4 hilos. La mayoría de las fuentes de alimentación de 24 V DC incluyen protección contra cortocircuitos, sobrecarga y sobretensión. Una tensión de alimentación de 24 V DC mejora la seguridad y fiabilidad de su instalación.
Montaje en superficie
Este sensor se puede montar en una pared o superficie interior. Los orificios de montaje están diseñados para adaptarse a cajas de montaje europeas estándar. Se requieren dos tornillos para fijar el sensor a la caja de montaje en pared. La carcasa del sensor cubrirá completamente la caja de montaje.
Este sensor se puede montar en una pared o superficie interior. Los orificios de montaje están diseñados para adaptarse a cajas de montaje europeas estándar. Se requieren dos tornillos para fijar el sensor a la caja de montaje en pared. La carcasa del sensor cubrirá completamente la caja de montaje.
Fácil de usar
Este sensor requiere solo una pequeña configuración. Una vez instalado, está casi listo para usarse. La temperatura y la humedad relativa se ven frecuentemente afectadas por la región y la estación. Estos parámetros todavía se ajustan a los valores correctos durante la instalación. Los otros ajustes predeterminados, por otro lado, funcionarán con la mayoría de las aplicaciones. Sin embargo, aún pueden modificarse si es necesario utilizando los registros Modbus correspondientes. Para hacer que el sensor sea compatible con otros dispositivos, por ejemplo, se puede seleccionar un tipo de salida diferente: 0–10 VDC, 0–20 mA, 0–100 % PWM y Modbus RTU. También se puede ajustar el brillo de los LED utilizados para la indicación de estado. El mapa de registros Modbus proporciona una lista exhaustiva de todos los ajustes programables.
Este sensor requiere solo una pequeña configuración. Una vez instalado, está casi listo para usarse. La temperatura y la humedad relativa se ven frecuentemente afectadas por la región y la estación. Estos parámetros todavía se ajustan a los valores correctos durante la instalación. Los otros ajustes predeterminados, por otro lado, funcionarán con la mayoría de las aplicaciones. Sin embargo, aún pueden modificarse si es necesario utilizando los registros Modbus correspondientes. Para hacer que el sensor sea compatible con otros dispositivos, por ejemplo, se puede seleccionar un tipo de salida diferente: 0–10 VDC, 0–20 mA, 0–100 % PWM y Modbus RTU. También se puede ajustar el brillo de los LED utilizados para la indicación de estado. El mapa de registros Modbus proporciona una lista exhaustiva de todos los ajustes programables.
Calidad superior
Este transmisor HVAC fue fabricado en Europa. En nuestra fábrica, cada sensor es calibrado y probado. Usamos elementos sensores y componentes de alta calidad. Esto asegura la estabilidad y precisión a largo plazo del transmisor HVAC. La carcasa cumple con los estándares de resistencia al polvo y la humedad IP30. Para asegurar un rendimiento óptimo, manténgalo fuera de la luz solar directa.
Este transmisor HVAC fue fabricado en Europa. En nuestra fábrica, cada sensor es calibrado y probado. Usamos elementos sensores y componentes de alta calidad. Esto asegura la estabilidad y precisión a largo plazo del transmisor HVAC. La carcasa cumple con los estándares de resistencia al polvo y la humedad IP30. Para asegurar un rendimiento óptimo, manténgalo fuera de la luz solar directa.
