Transmetteur température | humidité, alimentation 24 VCC | PoM
Description du produit
La série RSTHH-3 est composée de transmetteurs d'ambiance polyvalents dont la fonction est liée à la mesure intérieure de la température, de l'humidité relative et de la lumière ambiante.
Il mesure la température de 1 à 50 °C et l'humidité relative de 2 à 95% HR (sans condensation).
Un transmetteur de lumière ambiante intégré permet des niveaux de lumière « actif » et « en veille » ajustables.
Ces transmetteurs offrent une installation flexible utilisant soit des borniers à ressort, soit une connexion RJ45. Ils reçoivent à la fois l'alimentation et la communication par un seul câble via 24 VCC Power over Modbus (PoM).
Les options de connectivité et de sortie comprennent trois sorties analogiques/modulantes sélectionnables pour la température, l'humidité ou d'autres paramètres. Tous les réglages sont accessibles via Modbus RTU (RS485). L'appareil comporte également trois LED avec une intensité lumineuse ajustable pour l'indication de statut.
Avec un indice de protection IP30, ce transmetteur représente la solution idéale pour les applications qui exigent de la précision et une facilité d'utilisation pour le contrôle des environnements intérieurs.
Spécifications et descriptions supplémentaires
Pourquoi la Température et l'Humidité sont-elles Cruciales pour le Confort Intérieur et la Santé ?

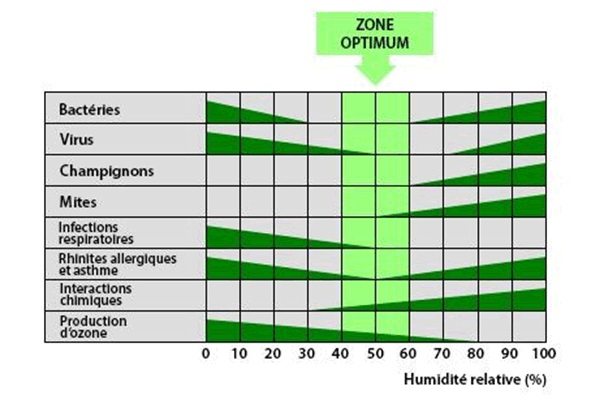

Le sentiment de bien-être et de confort des occupants est directement affecté par la température et l'humidité relative. L'air sec provoque une peau sèche et des irritations des yeux. Une humidité relative excessive entraîne la formation de condensation sur les fenêtres, les murs et les plafonds qui sont plus froids que la température de l'air, ce qui peut potentiellement endommager les matériaux de construction et causer des odeurs dans les espaces mal ventilés.
Quels Paramètres le RSTHH-3 Mesure-t-il et Comment Fonctionnent ses Sorties ?

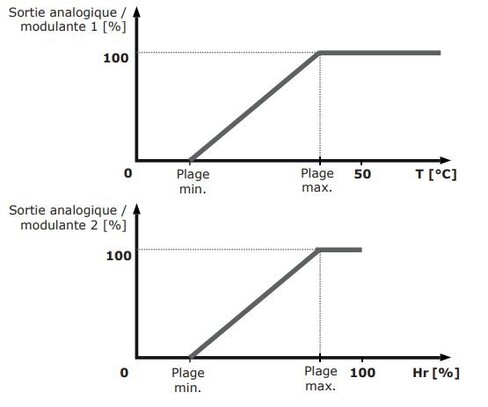

Le RSTHH-3 mesure la température, l'humidité relative et la lumière ambiante. Le point de rosée est calculé à l'aide des mesures de température et d'humidité. Le transmetteur dispose de trois sorties analogiques. Chacune d'elles transmet l'une des valeurs mesurées (température ou humidité). Le réglage par défaut de la sortie 1, par exemple, transmettra 0 V à 0 °C et 10 V à 50 °C. Chaque valeur de sortie change proportionnellement à la température et/ou à l'humidité relative mesurée. Par défaut, la sortie 1 fournit la température mesurée et la sortie 2 fournit l'humidité relative. La sortie 3 peut transmettre la température ou l'humidité relative, mais elle est désactivée par défaut. Les trois sorties disposent d'une fonction de dérogation qui peut être activée via Modbus RTU. Lorsque cette fonction est activée, par exemple la nuit, la ventilation sera contrôlée en fonction des données mentionnées dans les registres Modbus pertinents plutôt qu'en fonction de la température ou de l'humidité mesurée.
Comment le Transmetteur CVC Indique-t-il Visuellement les Conditions Environnementales ?
Ce transmetteur CVC offre une claire indication visuelle de la température via les LED verte, jaune et rouge. La LED verte indique que la température se situe dans la plage acceptable. Lorsque la température entre dans la plage d'alerte, la LED jaune s'allume. Le rouge signale une chaleur ou un froid extrêmes. Il est également possible de visualiser l'humidité relative via les LED. La température mesurée et l'humidité relative sont disponibles via les sorties analogiques et via Modbus RTU. Le point de rosée et le niveau de lumière ambiante sont disponibles via Modbus RTU.
Quelles sont les Options d'Alimentation et de Connectivité du Transmetteur ?

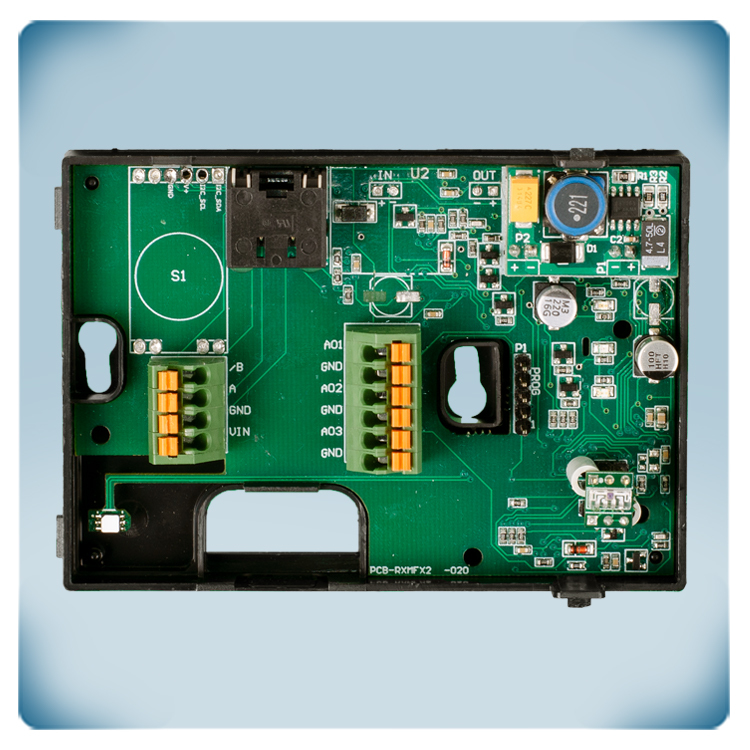

Vous pouvez bien connecter ce transmetteur en utilisant soit les borniers à cage, soit le connecteur RJ45. Le connecteur RJ45 peut être utilisé pour connecter l'alimentation et la communication Modbus RTU. Les sorties, la communication Modbus RTU et la tension d'alimentation peuvent toutes être connectées à l'aide des borniers. Ne jamais connecter la tension d'alimentation par le connecteur RJ45 et les borniers en même temps. La tension d'alimentation est de 24 VCC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Cela veut dire que le raccordement de ce transmetteur nécessitera l'utilisation d'un câble à 4 fils. La plupart des alimentations 24 VCC comprennent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VCC améliore la sécurité et la fiabilité de votre installation.
Comment et Où le Transmetteur Peut-il Être Monté ?

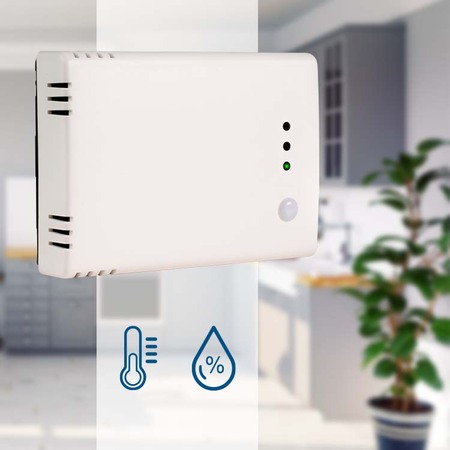

Ce transmetteur peut être installé à l'intérieur sur un mur ou sur une surface lisse. Les trous de montage sont conçus pour s'adapter aux boîtes de montage mural standard européennes. Deux vis sont nécessaires pour fixer le transmetteur à la boîte de montage mural. Le boîtier du transmetteur recouvrira entièrement la boîte de montage mural.
Quelles sont les Options de Configuration et de Personnalisation du Transmetteur ?
Ce transmetteur nécessite très peu de configuration. Une fois installé, il est presque prêt à l'emploi. La température et l'humidité relative sont fréquemment affectées par la région et la saison. Ces paramètres sont néanmoins réglés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut, en revanche, fonctionneront avec la majorité des applications. Ils peuvent cependant toujours être modifiés si nécessaire en utilisant les registres Modbus correspondants. Par exemple, pour rendre le transmetteur compatible avec d'autres appareils, un type de sortie différent peut être sélectionné : 0-10 VDC, 0-20 mA, 0-100% PWM et Modbus RTU. La luminosité des LED utilisées pour l'indication de statut peut également être ajustée. La carte des registres Modbus fournit une liste exhaustive de tous les paramètres programmables.
Quelle est la Qualité de Fabrication et l'Indice de Protection du Transmetteur ?
Ce transmetteur CVC a été fabriqué en Europe. Dans notre usine, chaque transmetteur est calibré et testé individuellement. Nous utilisons des éléments de détection et des composants de haute qualité, ce qui assure la stabilité à long terme et la précision de ce transmetteur CVC. Le boîtier est conforme aux normes de résistance à la poussière et à l'humidité IP30. Pour garantir des performances optimales, maintenez-le à l'abri de la lumière directe du soleil.
