Temperatūra | drėgmės jutiklis, 24 VDC - PoM

Prekės kodas RSTHH-3
GTIN 14 5401003017722
Intrastat numeris 90.25.80.40
Kategorija Kambariniai temperatūros ir drėgmės jutikliai
Sandėlys 0 Vnt.
Gamyklos gamybos laikas 5 Savaitė(s)

Produkto aprašymas

Patalpų keitiklis skirtas temperatūrai, santykinei drėgmei ir aplinkos apšvietimo lygiui matuoti.

Remiantis išmatuotomis vertėmis, apskaičiuojamas rasos taškas. Maitinimo įtampa yra 24 VDC. Maitinimo įtampa gali būti prijungta per gnybtus arba per RJ45 jungtį. Išmatuotos vertės perduodamos per tris analoginius išėjimus ir per Modbus RTU ryšį. Išėjimo tipą galima pasirinkti per Modbus RTU: 0-10 VDC / 0-20 mA / 0-100 % PWM. Daugeliu atvejų aplinkos šviesos jutiklis gali būti naudojamas vėdinimo sistemai valdyti, atsižvelgiant į kambario užimtumą.

Visus nustatymus galima keisti per Modbus RTU. Taip pat reguliuojamas būsenos LED indikatorių šviesos intensyvumas.

Papildomos specifikacijos ir aprašymas


Kodėl temperatūra ir drėgmė yra labai svarbios patalpų komfortui ir sveikatai?
Gyventojų savijautą ir komfortą tiesiogiai veikia temperatūra ir santykinė drėgmė. Sausas oras sukelia odos sausumą ir akių niežėjimą. Per didelė santykinė drėgmė sukelia kondensato susidarymą ant šaltesnių nei oras langų, sienų ir lubų, o tai gali pažeisti statybines medžiagas ir sukelti kvapus prastai vėdinamose patalpose.

Kokius parametrus matuoja RSTHH-3 ir kaip veikia jo išėjimai?
RSTHH-3 matuoja temperatūrą, santykinę drėgmę ir aplinkos apšvietimą. Rasos taškas apskaičiuojamas naudojant temperatūros ir drėgmės matavimus. Jutiklis turi tris analoginius išėjimus. Kiekvienas iš jų perduoda vieną iš išmatuotų verčių (temperatūrą arba drėgmę). Pavyzdžiui, numatytasis 1 išėjimo nustatymas perduoda 0 V esant 0 °C ir 10 V esant 50 °C. Kiekviena išėjimo vertė keičiasi proporcingai išmatuotai temperatūrai ir (arba) santykinei drėgmei. Pagal numatytuosius nustatymus 1 išėjimas pateikia išmatuotą temperatūrą, o 2 išėjimas – santykinę drėgmę. 3 išėjimas gali perduoti temperatūrą arba santykinę drėgmę, tačiau pagal numatytuosius nustatymus jis yra išjungtas. Trys išėjimai turi perrašymo funkciją, kurią galima aktyvuoti per „Modbus RTU“. Kai aktyvuojama, pavyzdžiui, naktį, vėdinimas bus valdomas remiantis atitinkamuose „Modbus“ registruose nurodytais duomenimis, o ne išmatuota temperatūra ar drėgme.

Kaip ŠVOK siųstuvas vizualiai rodo aplinkos sąlygas?
Šis ŠVOK siųstuvas aiškiai rodo temperatūrą per žalią, geltoną ir raudoną šviesos diodus. Žalias šviesos diodas rodo, kad temperatūra yra diapazone. Kai temperatūra patenka į įspėjimo diapazoną, užsidega geltonas šviesos diodas. Raudona spalva reiškia didelį karštį arba šaltį. Taip pat galima vizualizuoti santykinę drėgmę per šviesos diodus. Išmatuota temperatūra ir santykinė drėgmė pateikiami per analoginius išėjimus ir per Modbus RTU. Rasos taškas ir aplinkos apšvietimo lygis pateikiami per Modbus RTU.

Kokios yra jutiklio maitinimo ir prijungimo parinktys?

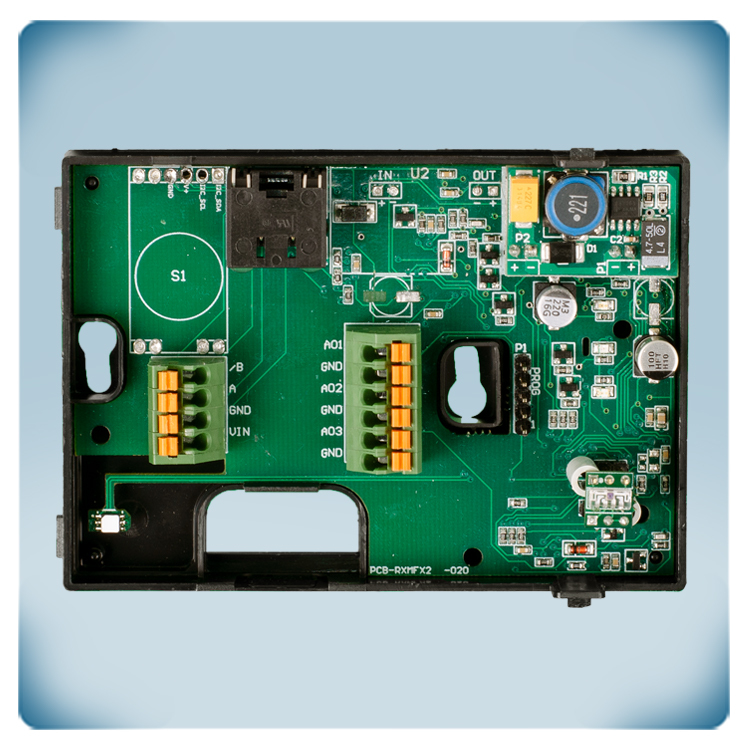

Šį jutiklį galite prijungti naudodami narvo spaustuko gnybtus arba RJ45 jungtį. RJ45 jungtį galima naudoti maitinimui ir „Modbus RTU“ ryšiui prijungti. Išėjimai, „Modbus RTU“ ryšys ir maitinimo įtampa gali būti prijungti naudojant gnybtų blokus. Niekada nejunkite maitinimo įtampos per RJ45 jungtį ir gnybtų blokus vienu metu. Maitinimo įtampa yra 24 V nuolatinė srovė. Maitinimo šaltinio (V-) ir išėjimo (GND) įžeminimo gnybtai nėra sujungti viduje. Tai reiškia, kad norint prijungti šį jutiklį, reikės naudoti 4 laidų kabelį. Dauguma 24 V nuolatinės srovės maitinimo šaltinių turi trumpojo jungimo, perkrovos ir viršįtampio apsaugą. 24 V nuolatinės srovės maitinimo įtampa pagerina jūsų įrengimo saugumą ir patikimumą.

Kaip ir kur galima montuoti jutiklį?
Šį jutiklį galima montuoti ant sienos arba paviršiaus patalpose. Tvirtinimo angos yra pritaikytos standartinėms europietiškoms sieninėms tvirtinimo dėžutėms. Norint pritvirtinti jutiklį prie sieninės tvirtinimo dėžutės, reikia dviejų varžtų. Jutiklio korpusas visiškai apgaubs sieninę tvirtinimo dėžutę.

Pastabos, atsiliepimai ir įvertinimai

17-01-2024
Funguje dobře, ale mohlo by mít displej, kde vidíte naměřené parametry, ale alespoň jsou zde LEDky, které indikují stav naměřených parametrů. Komunikace Modbus RTU je hodně užitečná.
