Modbus Verteilermodul | RJ45 RJ12 | DIN-Schienenmontage
Produktbeschreibung

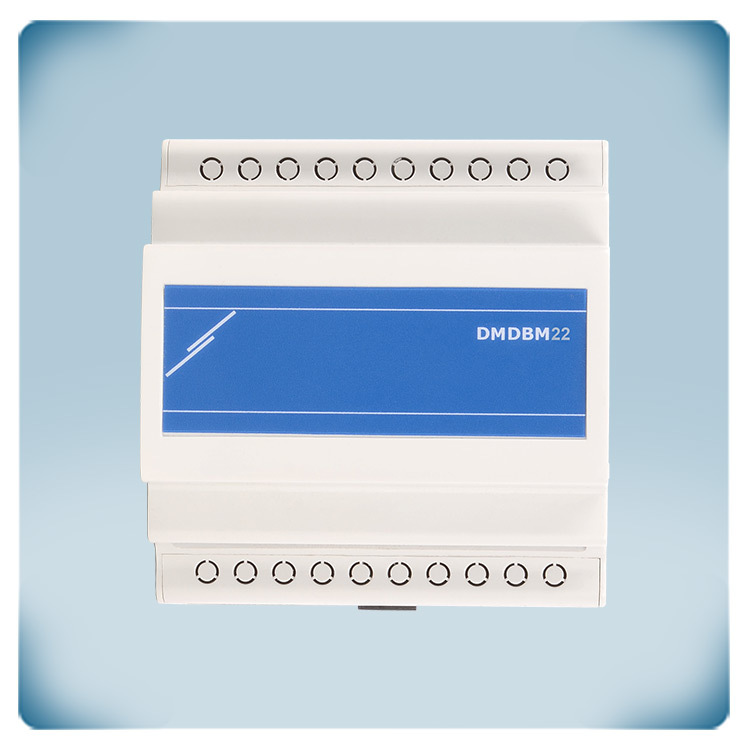

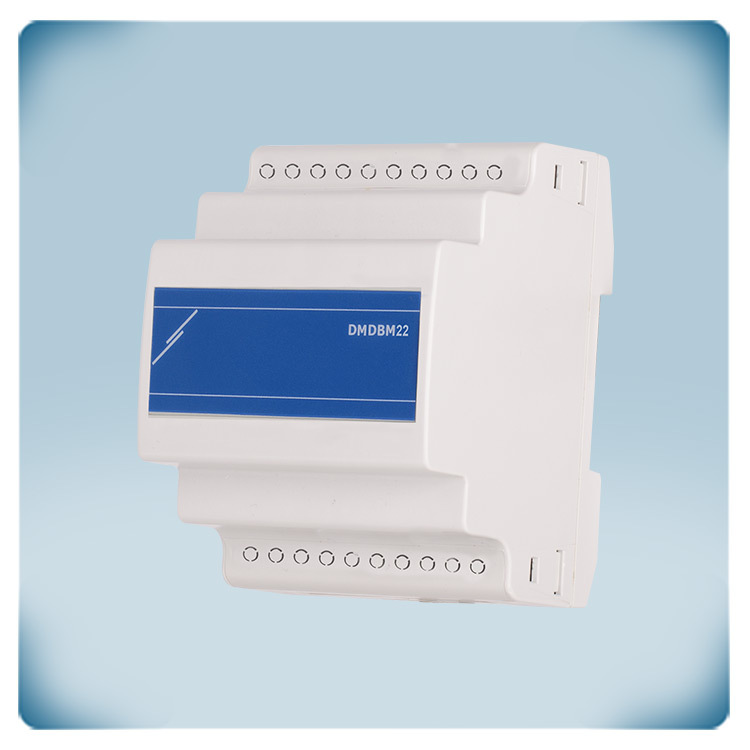

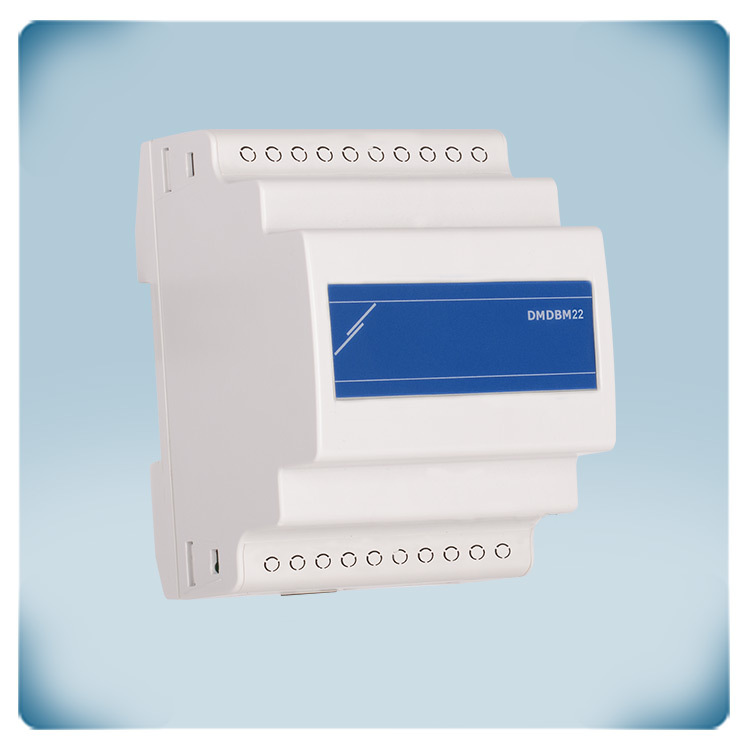

Es ist einer auf DIN-Schiene montierter Verteilerdose für Modbus RTU Kommunikation und Versorgungsspannung. Auf diese Weise können Sentera Geräte einfach miteinander verbunden werden. Sowohl Modbus RTU als auch die Stromversorgung werden verteilt über: 10x RJ45 Buchsen(24 VDC) und 12x RJ12 Buchsen (3,3 VDC). Das Gerät ist geeignet für die Strom- und Datenverteilung über lange Übertragungsstrecken zwischen den angeschlossenen Geräten. Der maximale verteilte Strom beträgt 1,5 A (kombinierte maximale Stromaufnahme der angeschlossenen 3,3 VDC und 24 VDC Geräte). Das Gehäuse hat einen IP20 Schutzgrad.
Zusätzliche Spezifikationen und Beschreibung
Zehn RJ45 Buchsen
Eine RJ45 Buchse oder ein RJ45 Stecker ist eine standardisierte physikalische Schnittstelle für den Anschluss von Ethernet-Kabeln an Netzwerkgeräte. Es ist der am häufigsten verwendete Steckertyp für Ethernet-Verbindungen in privaten und gewerblichen Umgebungen. Er ist auch der Standard für den Anschluss der Power over Modbus RTU-Geräte von Sentera.
Der Begriff "RJ45" steht für Registered Jack 45 und bezieht sich auf den Verdrahtungsstandard, der für den Stecker verwendet wird. Es handelt sich um einen 8-poligen Stecker, der für die Übertragung von Daten und Strom über Twisted-Pair-Kabel ausgelegt ist. RJ45-Buchsen bieten eine bequeme und zuverlässige Möglichkeit zum Anschluss von Geräten.

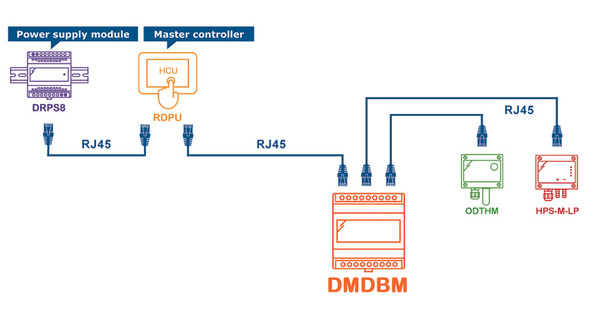

Dieser Modulbus RTU Verteiler verfügt über zehn RJ45-Buchsen. Die RJ45-Buchsen sind intern miteinander verbunden (Parallelschaltung). Über die RJ45 Buchsen können Sentera Geräte mit 24 VDC Spannungsversorgung miteinander verbunden werden - PoM-Anschluss. Über den Sentera PoM Anschluss werden sowohl die Modbus-RTU-Kommunikation als auch die 24-VDC Spannungsversorgung über ein einziges UTP-Kabel mit RJ45-Stecker verteilt. Diese Verteilerdose vereinfacht die Verkabelung und den Anschluss von Sentera-Geräten. Stecken Sie einfach das UTP-Kabel mit RJ45-Stecker in die Dose, bis es einrastet. Die acht Stifte des Steckers stehen mit den entsprechenden Stifte in der Buchse in Kontakt und stellen eine sichere physikalische Verbindung her. Dies ermöglicht sowohl die Datenübertragung und den Datenempfang zwischen den Geräten als auch die Verteilung der 24 VDC-Stromversorgung.
Zwölf RJ12-Buchsen
Eine RJ12-Buchse, auch bekannt als 6P6C-Buchse, ist eine physikalische Schnittstelle, die normalerweise für den Anschluss von Telefonkabeln verwendet wird. Sie sieht ähnlich aus wie eine RJ45-Buchse, hat aber weniger Kontakte.
Der Begriff "RJ12" steht für Registered Jack 12 und ist für die Aufnahme von bis zu sechs Drähten oder Kontakten ausgelegt. In der Regel wird sie jedoch mit 6P4C-Verkabelung (6 Positionen, 4 Kontakte) verwendet, was bedeutet, dass sie sechs Positionen für Drähte hat, aber normalerweise nur vier Kontakte verwendet werden. RJ12-Buchsen bieten eine sichere physische Verbindung und ermöglichen die Übertragung von Datensignalen und die Verteilung der 3,3-VDC-Stromversorgung.
Stecken Sie einfach das mit einem RJ12-Stecker gecrimpte Kabel in die Buchse, bis es einrastet. Die vier Kontakte im Inneren der Buchse nehmen Kontakt mit den entsprechenden Kontakten des Steckers auf und stellen eine Verbindung zur Signalübertragung her.
Die zwölf RJ12-Buchsen können für die Verbindung von Sentera-Geräten mit 3,3 VDC-Stromversorgung verwendet werden. Die Modbus-RTU-Kommunikation und die 3,3 VDC-Versorgungsspannung werden über die RJ12-Buchsen auf die angeschlossenen Geräte verteilt.
Maximaler Strom
Die kombinierte Stromaufnahme aller angeschlossenen Geräte darf 1,5 A nicht überschreiten (3,3 VDC und 24 VDC Geräte zusammen).
Maximale Kabellänge
Ein Modbus RTU-Netzwerk muss eine Linientopologie aufweisen. Die maximale Länge der Hauptleitung beträgt ca. 1.000 m. Die Gesamtlänge aller Zweigleitungen darf 20 m nicht überschreiten. Die Länge der Hauptleitung kann durch Modbus-Repeater erhöht werden. Weitere Informationen zur Modbus-RTU-Kommunikation finden Sie in unserem Modbus-RTU-Installationshandbuch.
Solides Gehäuse
Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist im Brandfall flammenlöschend, sehr robust und bietet einen guten Schutz gegen Stöße.

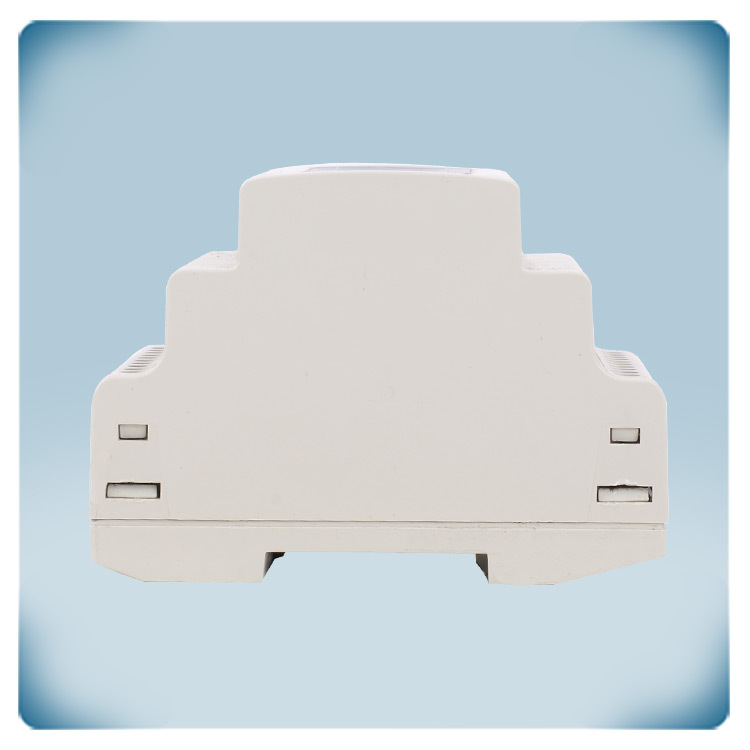

Es bietet einen IP20 Schutz gegen das Eindringen von Staub und Wasser. Es wird auf einer Standard DIN-Schiene montiert.
