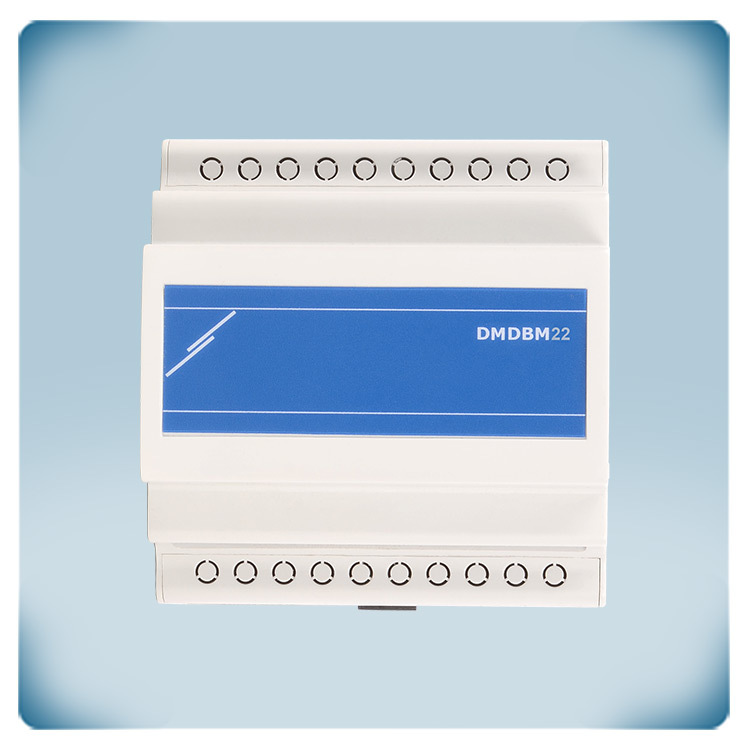

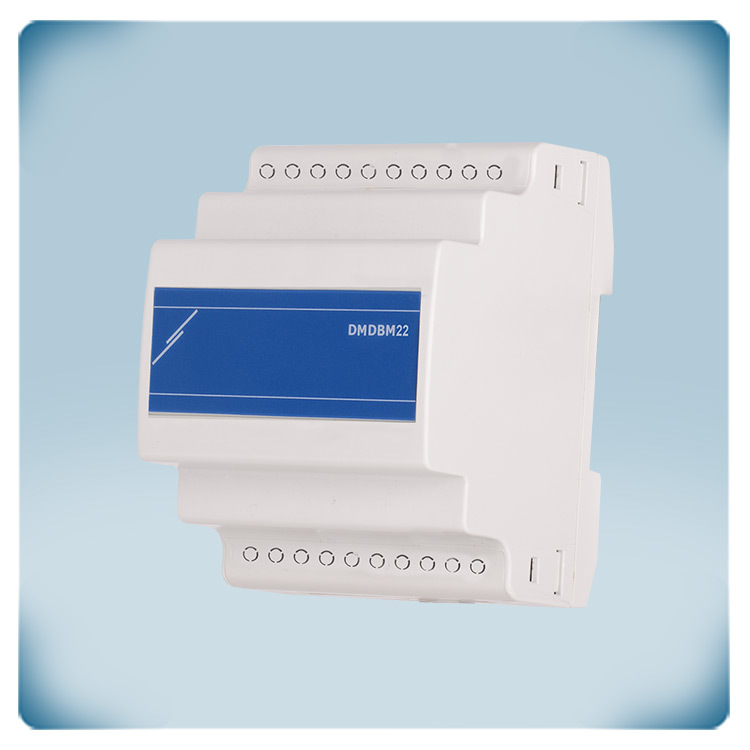

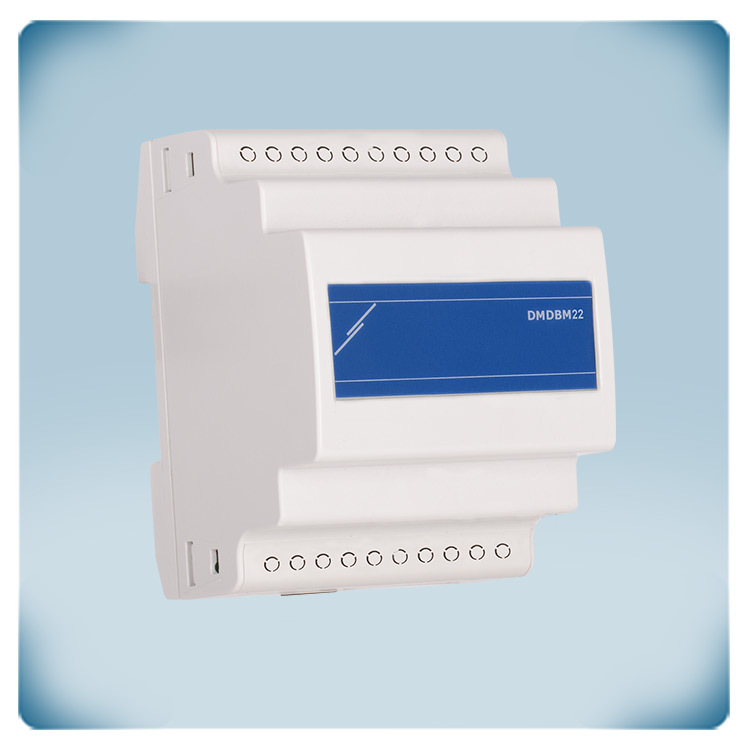

Modbus fördelningsbox | 22 kanaler

Artikelkod DMDBM22
GTIN 0.540.100.300.107.3
Intrastat-nummer 84.71.60.70
Kategori Fördelningsboxar för Modbus RTU och strömförsörjning
Nuvarande lager 85 U.
Fabrikens ledtid 4 Vecka(or)
Nästa leverans 03/05/2024 - 100 U.

Produktbeskrivning

En fördelningsbox för Modbus RTU kommunikation och matningsspänning. Den kan användas för att koppla samman Sentera-enheter. Enheten har 10 kanaler för 24 VDC-drivna enheter och 12 kanaler för 3,3 VDC-drivna enheter och behöver en extern strömförsörjning. Modbus RTU-kommunikation och 24 VDC matningsspänning överförs via RJ45-uttagen. Modbus RTU-kommunikation och 3,3 VDC matningsspänning överförs via RJ12-uttagen. Den maximala fördelade strömmen är 1,5 A (kombinerad maximal strömförbrukning för de anslutna 3,3 VDC och 24 VDC enheterna). Kapslingen erbjuder IP20-skydd mot inträngning av damm och kan monteras på DIN-skena, helst i elskåp.

Ytterligare specifikationer och beskrivning

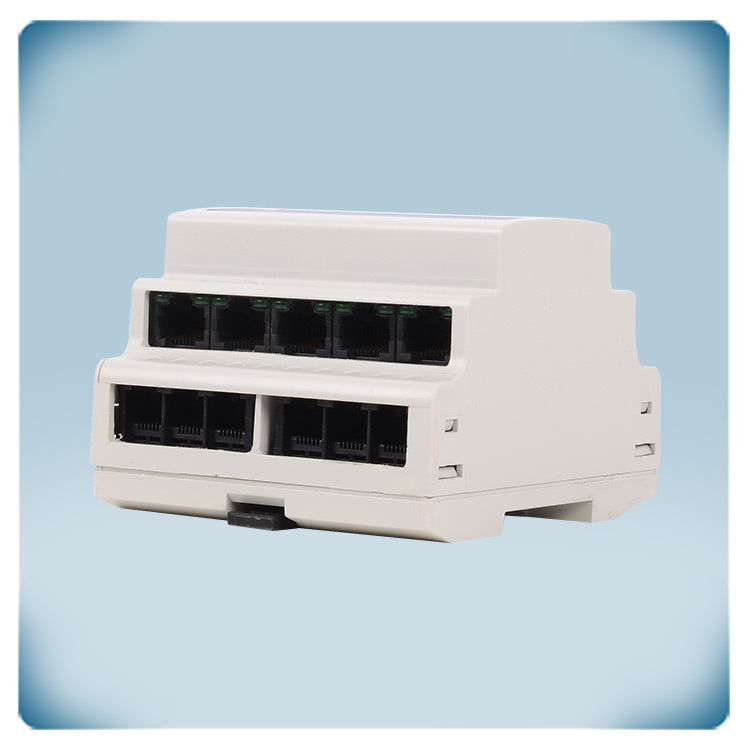

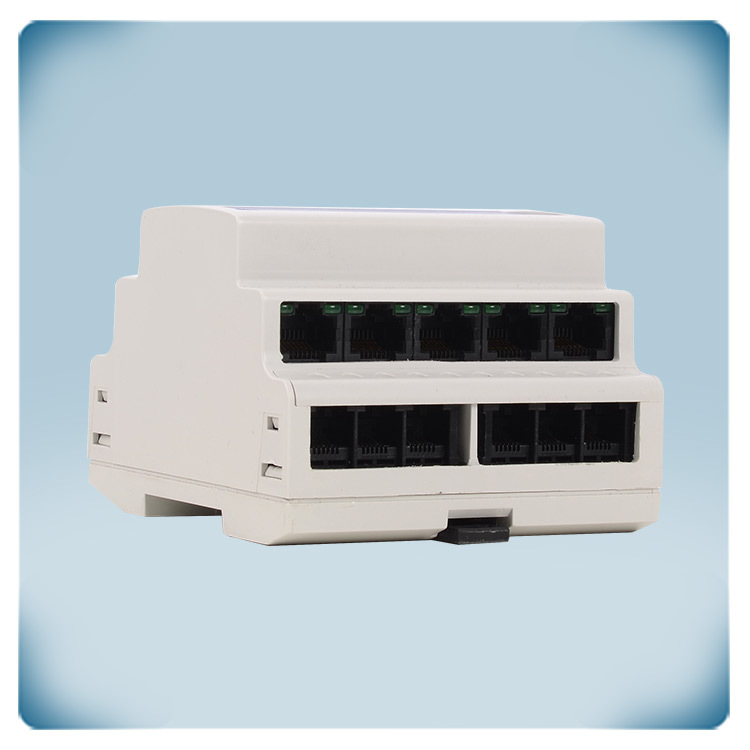

10x RJ45-uttag
Denna Mobus RTU-fördelningsbox har tio RJ45-uttag som är internt anslutna (parallell anslutning). Via RJ45-uttagen kan Sentera-enheter med 24 VDC-strömförsörjning sammankopplas (PoM). Via denna PoM-anslutning distribueras både Modbus RTU-kommunikation och 24 VDC-strömförsörjning via en enda UTP-kabel med RJ45-kontakt. Distributionsboxen förenklar kabeldragning och anslutning av Sentera-enheter.

12x RJ12-uttag
De tolv RJ12-uttagen kan användas för att koppla samman Sentera-enheter med 3,3 VDC strömförsörjning. Modbus RTU-kommunikation och 3,3 VDC matningsspänning fördelas över de anslutna enheterna via RJ12-uttagen.

Den kombinerade strömförbrukningen för alla anslutna enheter får inte överstiga 1,5 A (3,3 VDC och 24 VDC enheter kombinerade).

Maximal kabellängd
Ett Modbus RTU-nätverk kräver en linjetopologi. Den maximala längden på huvudlinjen är cirka 1.000 m. Den sammanlagda längden på alla grenledningar bör inte överstiga 20 m. Längden på huvudledningen kan ökas via Modbus-repeatrar. Se vår installationsguide för Modbus RTU för mer information om Modbus RTU-kommunikation.

Solid hölje
Kapslingen är tillverkad av högkvalitativ r-ABS VO (UL94) plast. Detta material är flamsläckande i händelse av brand, mycket tuft och ger bra skydd mot stötar.

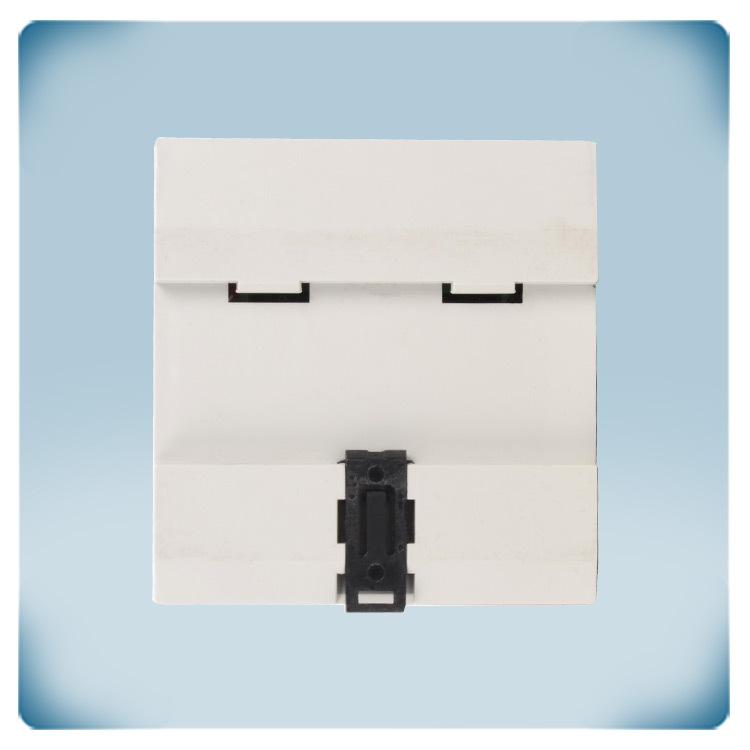

Den erbjuder IP20-skydd mot inträngande damm och vatten. Den kan monteras på en DIN-skena.
