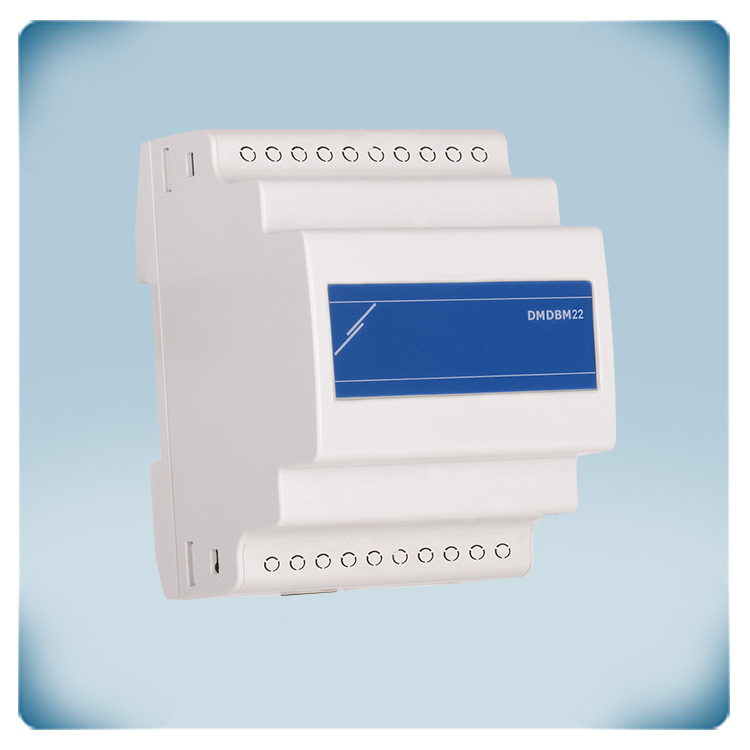

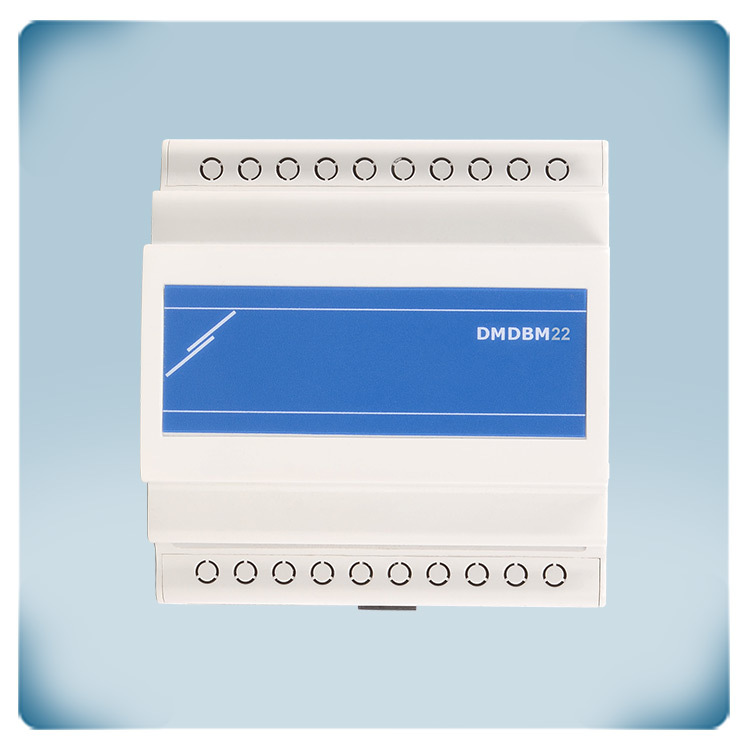

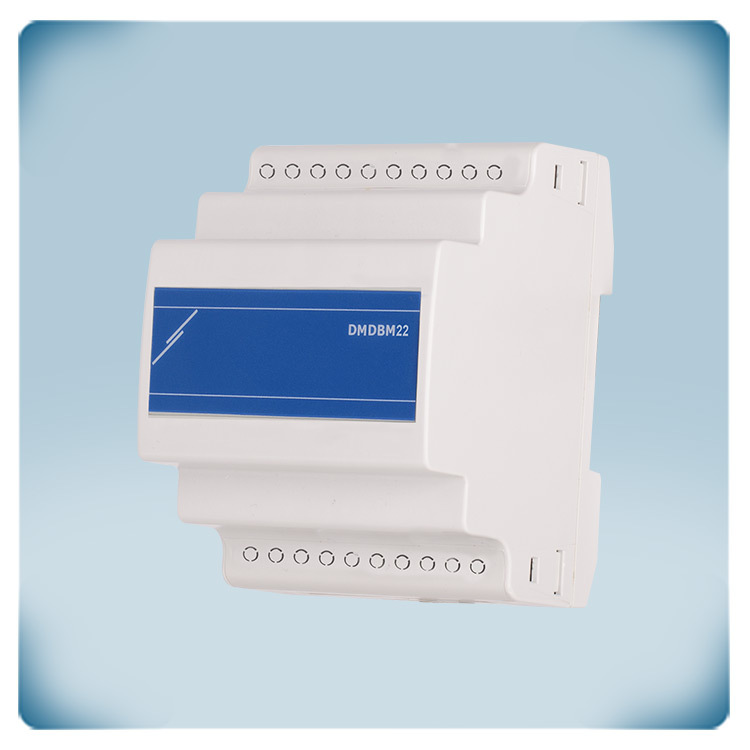

Распределительная коробка PoM | 22 канала | монтаж на DIN-рейку
Описание продукта
Распределительная коробка для передачи как данных, так и питания (РоМ): 24 VDC и 3,3 VDC. Связь Modbus RTU и питание распределяются через: 10x RJ45 разъемов (24 VDC) и 12x RJ12 разъемов (3,3 VDC). Imax: 1,5 А при 24 VDC и 0,3 А при 3,3 VDC. Монтируется на DIN-рейку.
Дополнительные спецификации и описание

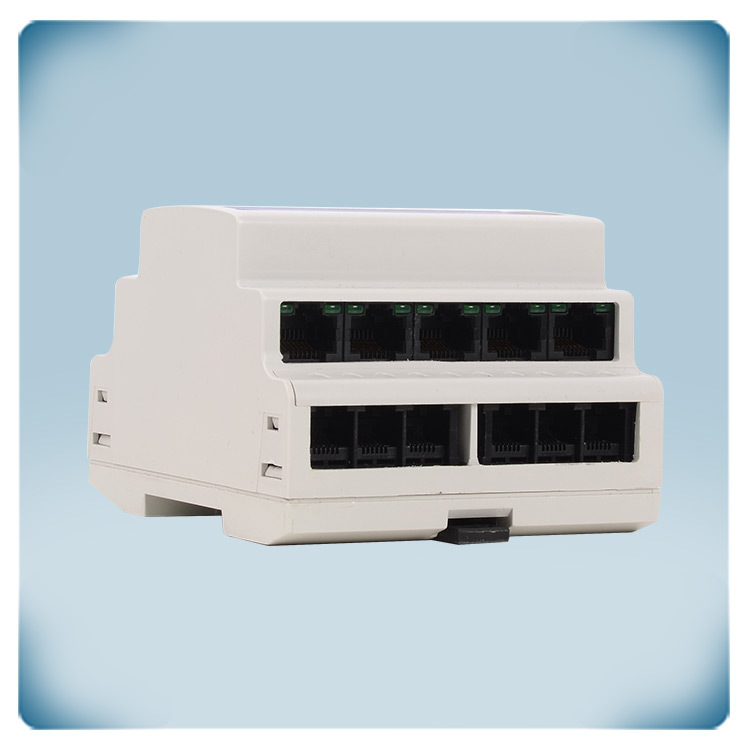

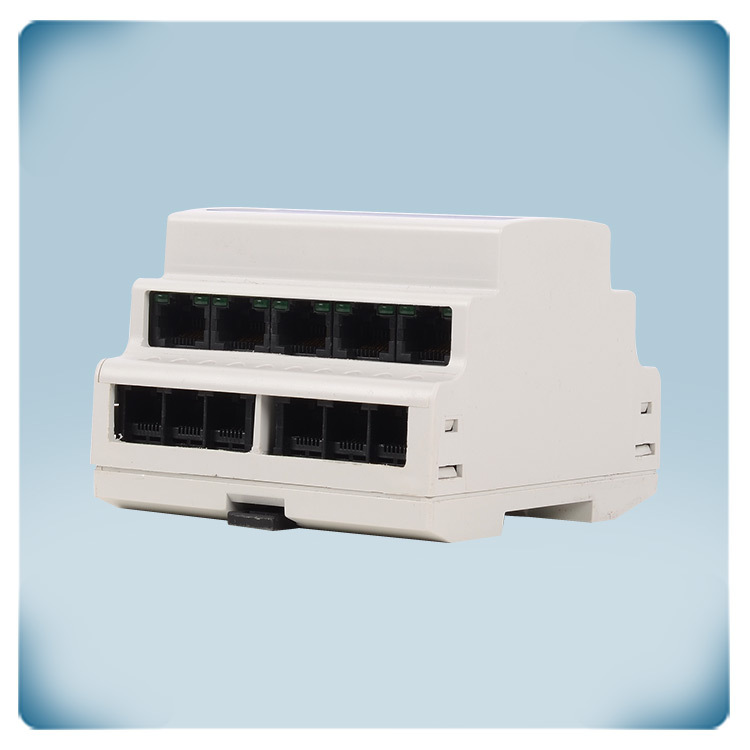

10 разъемов RJ45
Эта распределительная коробка Mobus RTU предлагает десять разъемов RJ45, которые имеют внутреннее соединение (параллельное соединение). Через разъемы RJ45 можно подключать устройства Sentera с питанием 24 VDC - подключение PoM. Через соединение Sentera PoM и связь Modbus RTU, и источник питания 24 VDC распределяются по одному кабелю UTP с разъемом RJ45. Эта распределительная коробка упрощает электромонтаж и подключение устройств Sentera. Просто подключите его через разъем RJ45!
Эта распределительная коробка Mobus RTU предлагает десять разъемов RJ45, которые имеют внутреннее соединение (параллельное соединение). Через разъемы RJ45 можно подключать устройства Sentera с питанием 24 VDC - подключение PoM. Через соединение Sentera PoM и связь Modbus RTU, и источник питания 24 VDC распределяются по одному кабелю UTP с разъемом RJ45. Эта распределительная коробка упрощает электромонтаж и подключение устройств Sentera. Просто подключите его через разъем RJ45!
12 разъемов RJ12
Двенадцать разъемов RJ12 могут использоваться для подключения устройств Sentera к источнику питания 3,3 VDC. Связь Modbus RTU и напряжение питания 3,3 VDC распределяются между подключенными устройствами через разъемы RJ12.
Суммарное потребление тока всеми подключенными устройствами не должно превышать 1,5 А (вместе 3,3 VDC и 24 VDC).
Максимальная длина кабеля
Сеть RTB Modbus должна иметь топологию линии. Максимальная длина главной линии составляет примерно 1000 м. Совокупная длина всех ответвлений не должна превышать 20 м. Длину основной линии можно увеличить с помощью ретрансляторов Modbus. Обратитесь к инструкции по установке Modbus RTU, чтобы получить дополнительную информацию.
Прочный корпус

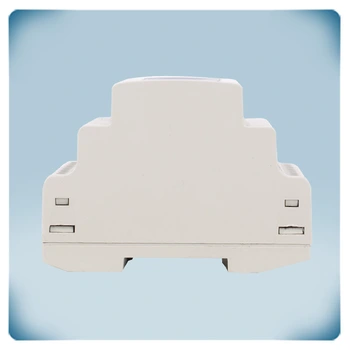

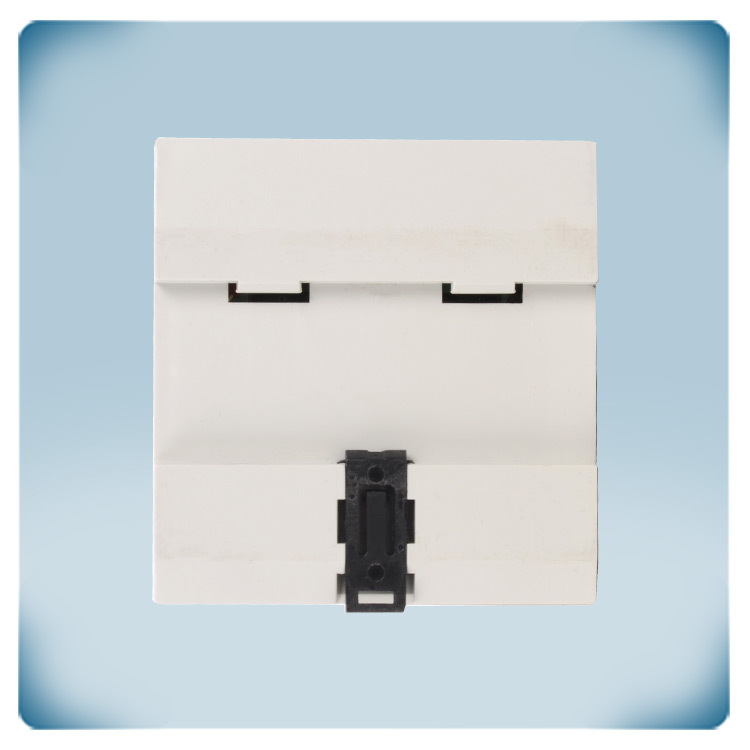

Корпус изготовлен из высококачественного пластика r-ABS VO (UL94). Этот материал хорошо тушит пламя в случае пожара и обеспечивает хорошую защиту от ударов. Монтаж на DIN-рейку, защита IP20.
