Messumformer für Differenzdruck und Luftvolumenstrom mit zwei Sollwerten über Modbus IP65
Messumformer für Differenzdruck und Luftvolumenstrom mit zwei Sollwerten über Modbus IP65
Differenzdruckmessung in Luftüngskanälen
Filterüberwachung und Modbus Kommunikation
Transmitter für Differenzdruckmessung 24 VDC gespeist zwei Drucksensoren
Druckaufnehmer für Volumenstrommessung 24 VDC gespeist zwei Drucksensoren
Messen von Differenzdruck oder Volumenstrom zwei Drucksensoren DC 24 V

Doppelter Differenzdrucksensor | 0-1000 Pa | DC Versorgung


Produktbeschreibung

Der doppelte Differenzdrucksensor HPD-F kombiniert zwei Differenzdrucksensoren in einem Gerät, so dass der Druck von zwei verschiedenen Kontrollpunkten gemessen werden kann. Er kann auch Volumenstrom (m³/h) oder Luftgeschwindigkeit (m/s) messen. Die Versorgungsspannung beträgt 24 VDC. Der Betriebsbereich ist 0-1.000 Pa. Die Messwerte werden über zwei Ausgänge und über Modbus RTU übertragen. Die Ausgangstypen sind wählbar: 0-10 VDC / 0-20 mA / 0-100 % PWM. Eine typische Anwendung ist die Überwachung des Luftvolumens der zu- und abgeführten Luft in einer Lüftungsanlage. Der Bereich und alle anderen Parameter können über Modbus RTU eingestellt werden. Das Gehäuse hat einen IP65-Schutz.




Artikelcode HPD-F-1K0
GTIN 0.540.100.300.748.8
Kategorie Doppelte Differenzdrucktransmitter
verfügbar
Aktueller Bestand 0 Stück
Werksvorlaufzeit 4 Woche(n)
Dokumente

Zusätzliche Spezifikationen und Beschreibung


Was kann mit diesem Sensor gemessen werden?
Der Differenzdruckfühler ist ein Drucksensor der die Differenz zweier Absolutdrücke, den Differenzdruck,misst.
Er kenn eingesetzt werden für die Messung von Luftströmungen oder Filterüberwachung in der Klimatechnik
Auch ein Über- oder Unterdruck kann gemessen werden so dass er in zum Beispiel Reinräumen eingebaut werden kann.
In Kombination mit einem Internet-Gateway ist es möglich, Warnungen zu erhalten, wenn Filter verstopft sind.

Was mit Luftvolumenstrom oder Luftgeschwindigkeit?
Basierend auf der Differenzdruckmessung kann der Luftvolumenstrom [m³/h] oder die Luftgeschwindigkeit [m/s] berechnet werden.
Um den Luftvolumenstrom basierend auf dem K-Faktor des Ventilators zu berechnen, verwenden Sie den Anschlusssatz Typ PSET-PVC-200 oder PSET-QF-200. Dieser Anschlusssatz kann auch zur Differenzdruckmessung verwendet werden. Zur Berechnung des Luftvolumenstroms basierend auf dem Kanalquerschnitt [cm²] oder der Luftgeschwindigkeit [m/s] verwenden Sie den Anschlusssatz Typ PSET-PTS-200 oder PSET-PTL-200.

Wie funktioniert dieser Differenzdrucktransmitter?
Der Differenzdrucksensor hat zwei analogen Ausgänge. Jeder Ausgangswert ändert sich proportional abhängig vom gemessenen Differenzdruck oder Luftvolumenstrom oder Luftgeschwindigkeit. Standardbereich von diesem Sensor ist 0-1000Pa. Das heisst, dass jeder Ausgang standardmässig 0 V gibt bei 0 Pa und 10V bei 1000Pa. Der Bereich kann über Modbus angepasst werden.

Welche Versorgungsspannung brauche ich?
Dieser Fühler braucht eine 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.

Einfach anzuschließen!
Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Ideal für Lüftungsanlagen

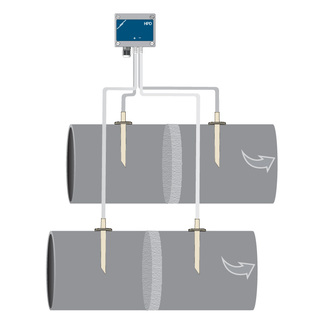

Dieser Messumformer misst den Luftvolumenstrom an zwei verschiedenen Stellen gleichzeitig. Er kann zur Überwachung des zu- und abgeführten Luftvolumens in Lüftungsanlagen oder Wärmerückgewinnungsanlagen (WRG) eingesetzt werden.

Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.

Parameter einstellen
Der Differenzdrucktransmitter verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
