Przetwornik różnicy ciśnień | 1000 Pa | zasilanie DC
Opis produktu

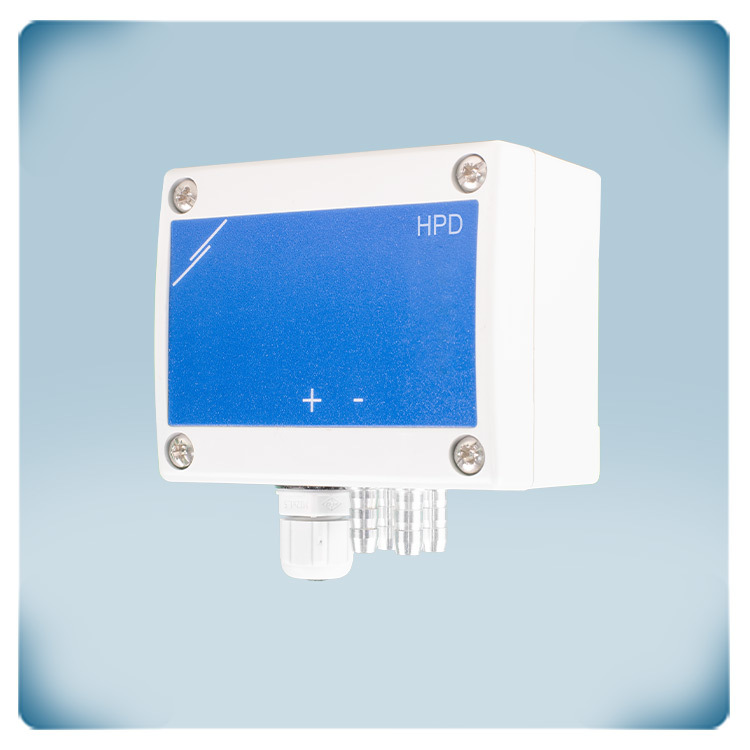

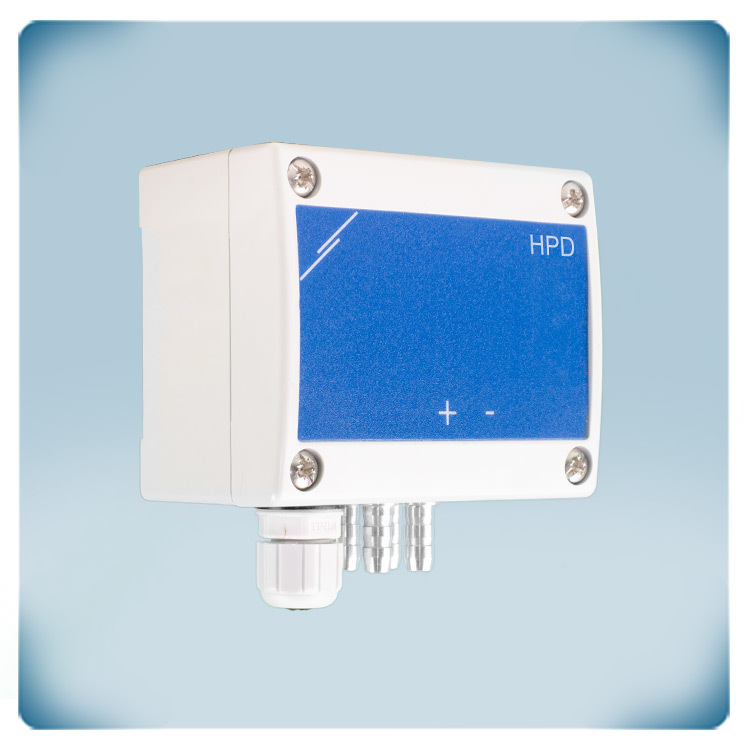

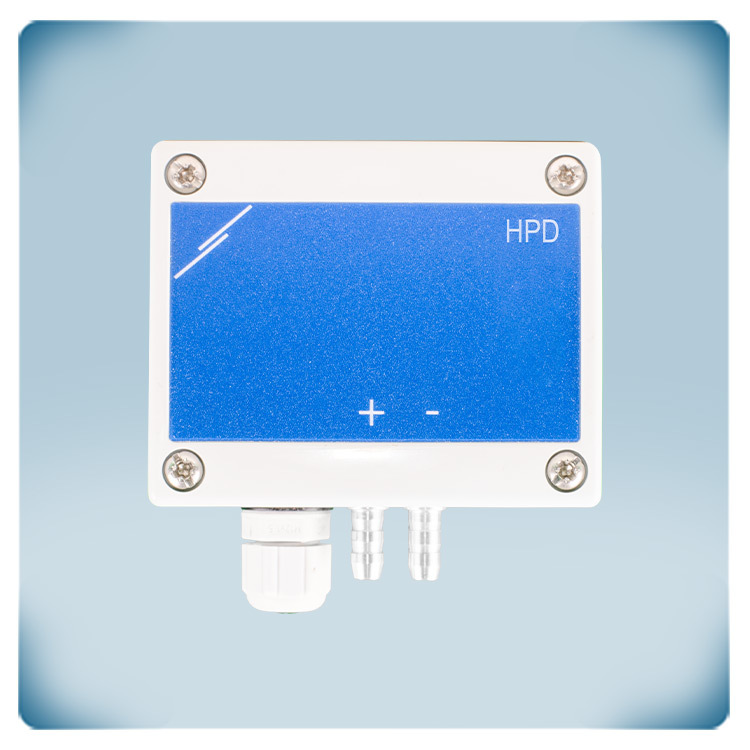

Przetwornik różnicy ciśnień ma dwa oddzielne czujniki ciśnienia i jest przeznaczony do pomiaru różnicy ciśnień (Pa), przepływu powietrza (m³ / h) lub prędkości powietrza (m / s) w systemach HVAC. Pomiary prędkości powietrza można uzyskać podłączając zewnętrzną rurkę Pitota (PSET-PTx-200). Cztery diody LED wyraźnie wskazują stan czujnika różnicy ciśnień i mierzone wartości.
Dzięki analogowemu wyjściu 0-10 VDC, 0-20 mA, 0-100% PWM i komunikacji Modbus RTU jest kompatybilny z większością urządzeń HVAC. Czujnik różnicy ciśnień z tej serii jest najczęściej stosowany w centralach wentylacyjnych lub podobnych systemach z dwoma wentylatorami, w których wymagane są oddzielne pomiary przepływu powietrza. J
est wyposażony w pełni cyfrowy czujnik ciśnienia o wysokiej rozdzielczości. Różnicę ciśnienia i wszystkie inne parametry można ustawić za pomocą połączenia Modbus RTU. Ten czujnik wymaga napięcia zasilania 18–34 VDC. Może być stosowany do pomiaru ciśnienia od 0 do 1000 Pa.
Dokumenty
Dodatkowe specyfikacje i opis
Ten czujnik mierzy różnicę ciśnień [Pa] w dwóch różnych miejscach jednocześnie. Na podstawie tych pomiarów możliwe jest obliczenie przepływu objętościowego powietrza [m³/h] lub prędkości przepływu powietrza [m/s]. Aby obliczyć przepływ objętościowy powietrza na podstawie współczynnika K wentylatora, należy użyć opcjonalnego zestawu przyłączeniowego typu PSET-PVC-200 lub PSET-QF-200. Zestaw ten może być również używany do pomiaru różnicy ciśnień. Aby obliczyć przepływ objętościowy powietrza na podstawie przekroju kanału [cm²] lub prędkości powietrza [m/s], należy użyć opcjonalnego zestawu przyłączeniowego typu PSET-PTS-200 lub PSET-PTL-200.
Jakie są cechy analogowych wyjść czujnika?
Czujnik posiada dwa wyjścia analogowe. Każde z nich przekazuje proporcjonalnie zmierzoną różnicę ciśnień, przepływ objętościowy powietrza lub prędkość powietrza. Domyślny zakres pomiarowy czujnika to od 0 do 1000 Pa. Domyślnie każde wyjście przekazuje 0 V przy 0 Pa i 10 V przy 1000 Pa. Zakres ten, typy wyjść i wszystkie pozostałe ustawienia można dostosować za pomocą protokołu Modbus RTU.
W jaki sposób można odczytać i skonfigurować wartości pomiarowe?

Aby uzyskać wartości pomiarowe z czujnika, dostępne są dwie opcje: można je odczytać z rejestrów Modbus lub przez wyjście analogowe. Wyjście analogowe proporcjonalnie przekazuje zmierzoną różnicę ciśnień, przepływ powietrza lub prędkość powietrza. Standardowy zakres pomiarowy to od 0 do 1000 Pa. Domyślnie wyjście przekazuje 0 V przy 0 Pa i 10 V przy 1 kPa. Zakres, typ wyjścia (0–10 VDC / 0–20 mA / 0–100% PWM) oraz wszystkie pozostałe ustawienia można zmieniać przez Modbus RTU.
Jakie są główne zastosowania i możliwości połączeniowe?

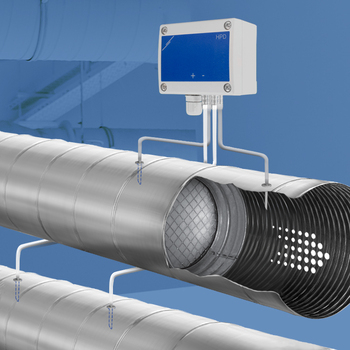

Czujnik ten mierzy przepływ objętościowy powietrza w dwóch różnych punktach jednocześnie. Może być wykorzystywany do monitorowania powietrza nawiewanego i wywiewanego w systemach wentylacyjnych lub w rekuperatorach (HRU). Czujnik można podłączyć do Internetu za pośrednictwem bramki internetowej Sentera, co umożliwia rejestrowanie danych oraz zdalną konfigurację ustawień.
Jakie są wymagania dotyczące zasilania i okablowania?

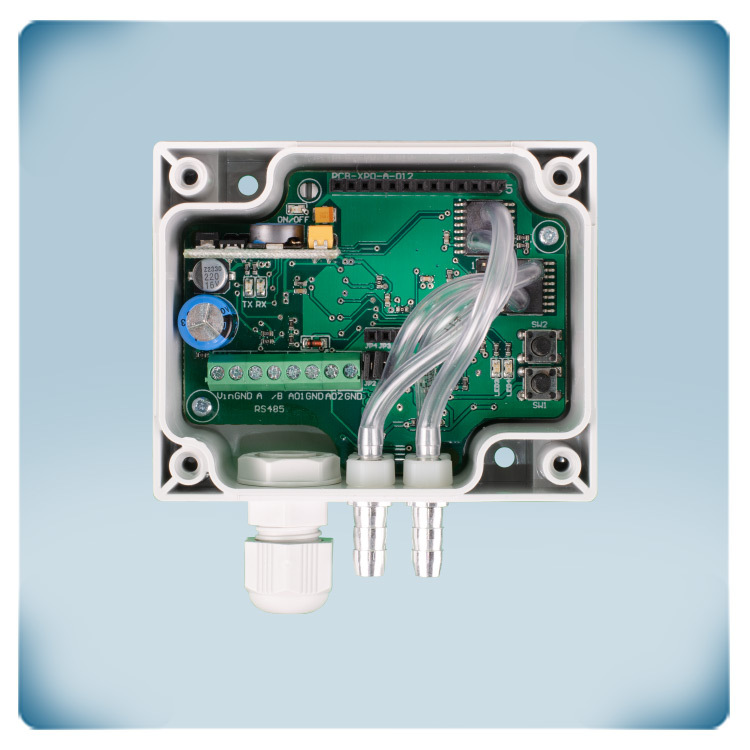

Napięcie zasilania, oba wyjścia oraz komunikację Modbus RTU podłącza się za pomocą zacisków śrubowych. Napięcie zasilania wynosi 24 VDC. Zaciski uziemienia zasilania (V-) i wyjścia (GND) nie są wewnętrznie połączone, co oznacza, że do podłączenia czujnika wymagany jest kabel 4-żyłowy. Większość zasilaczy 24 VDC oferuje ochronę przed zwarciem, przeciążeniem i przepięciem. Zasilanie 24 VDC zwiększa bezpieczeństwo i niezawodność instalacji.
Jakie są właściwości fizyczne i trwałościowe czujnika?

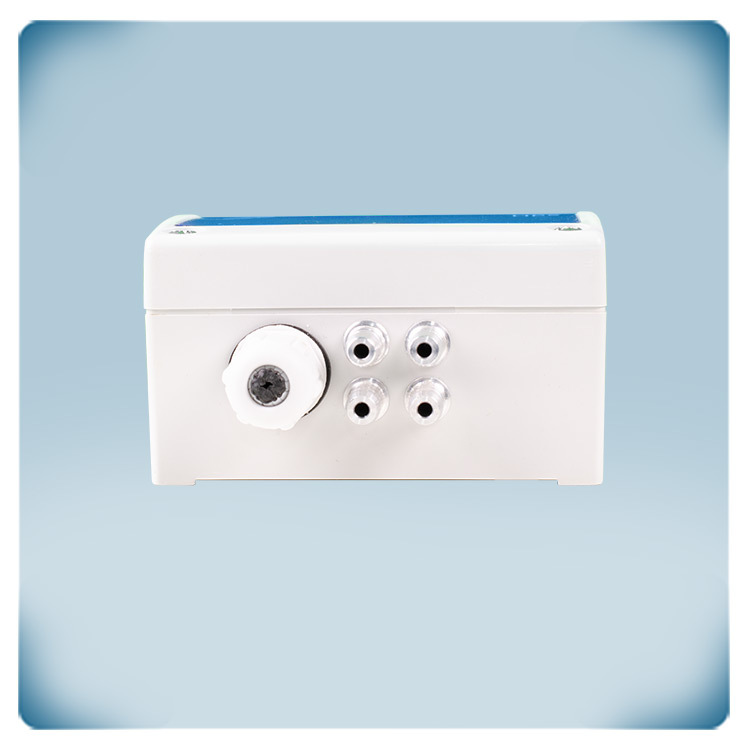

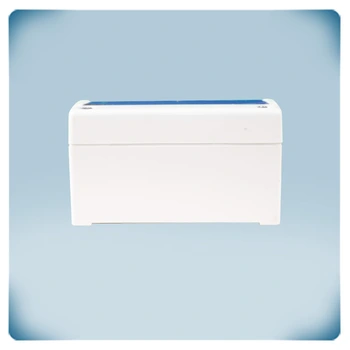

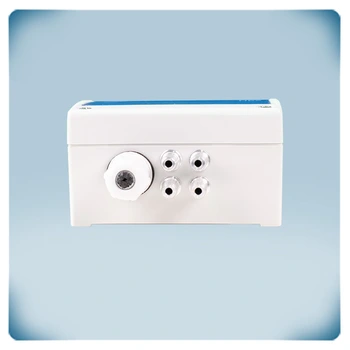

Obudowa czujnika wykonana jest z wysokiej jakości tworzywa r-ABS VO (UL94). Materiał ten jest odporny na wysoką temperaturę, bardzo wytrzymały i dobrze chroni przed uderzeniami. Przyłącza ciśnieniowe wykonane są z aluminium. Obudowa zapewnia stopień ochrony IP65, co oznacza odporność na kurz i wodę. Czujnik może być montowany na ścianie.
