Double transmetteur pression différentielle 1 kPa, VCC
Description du produit

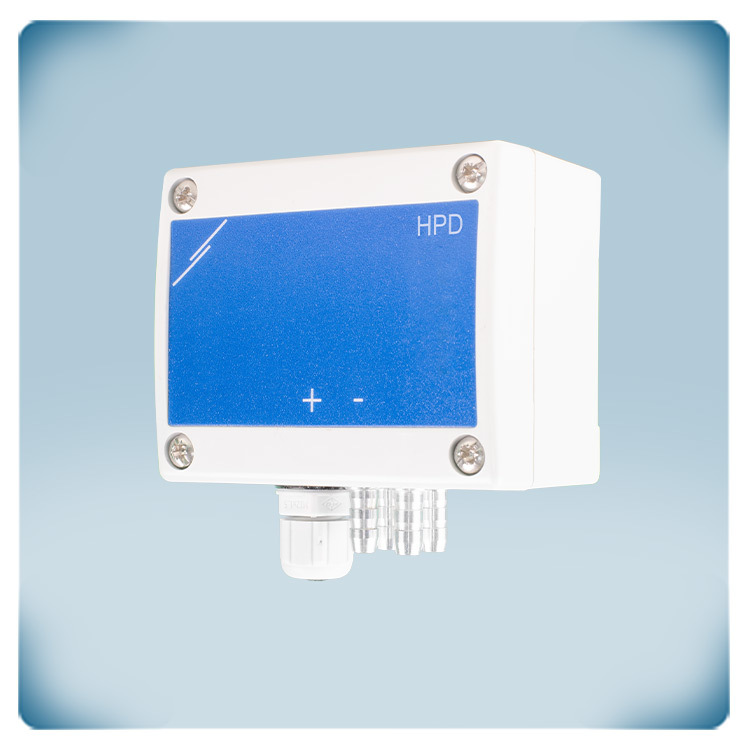

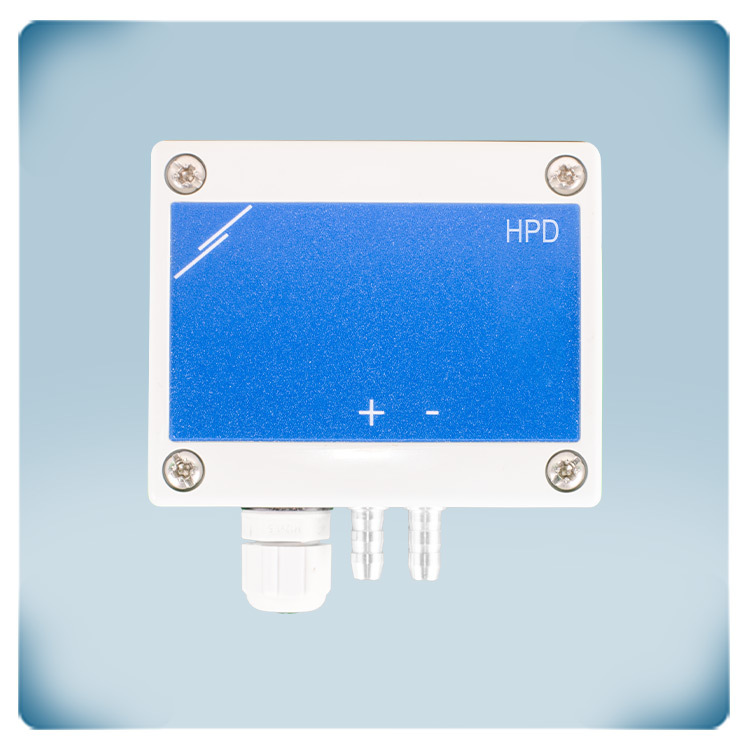

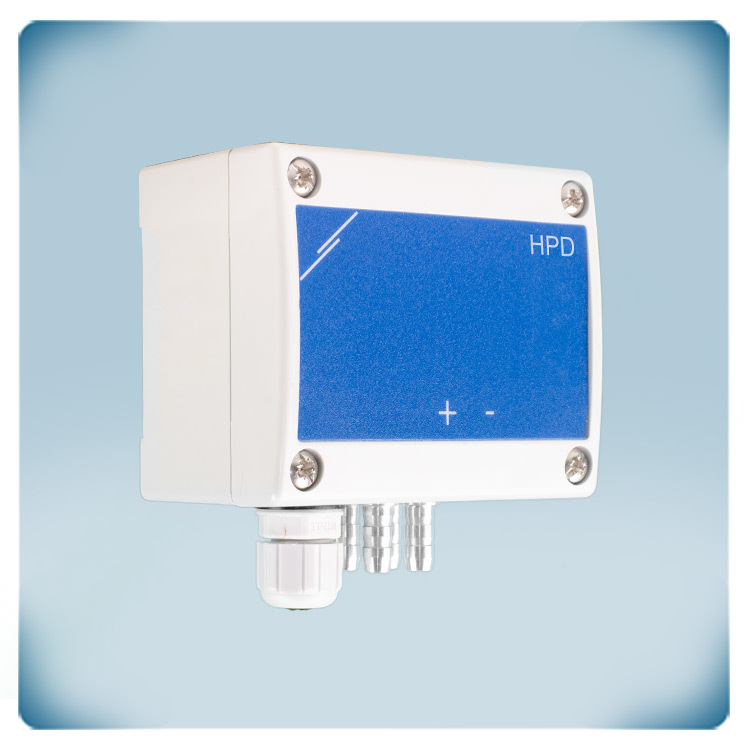

La série HPD représente un transmetteur de pression différentielle double, qui est en quantité de mesurer simultanément la pression dans deux emplacements distincts. Il fonctionne dans une plage de 0 à 1 000 Pa.
En plus de la pression, il peut bien calculer le débit volumique d'air en utilisant le facteur K du ventilateur. Lorsqu'il est utilisé avec un kit de raccordement de tube de Pitot externe, il peut également mesurer la vitesse de l'air.
L'appareil fonctionne avec une alimentation de 24 VDC. Il offre des sorties flexibles, fournissant deux canaux séparés (sélectionnables en 0-10 VDC, 0-20 mA, ou 0-100% PWM) ainsi que la communication Modbus RTU.
Tous les paramètres sont entièrement réglables via Modbus RTU.
Dotée d'un boîtier à montage en surface avec un indice de protection IP65, la série HPD est conçue pour résister à la poussière et à l'humidité. Son utilisation principale est de surveiller le volume d'air soufflé et d'air extrait dans les systèmes de ventilation et les Centrales de Traitement d'Air (CTA).
Spécifications et descriptions supplémentaires
Que peut mesurer et calculer ce transmetteur simultanément ?

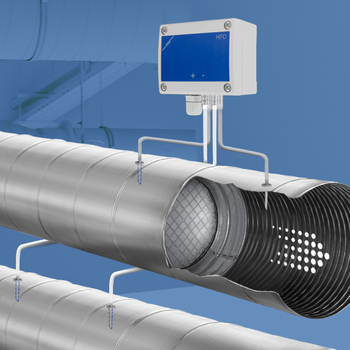

Ce transmetteur mesure la pression différentielle [Pa] en deux points de mesure distincts simultanément. Sur la base de ces mesures, le débit volumique d'air [m³/h] ou la vitesse de l'air [m/s] peut être calculé. Afin de calculer le débit volumique d'air à la base du facteur K du ventilateur, utilisez le kit de raccordement optionnel de type PSET-PVC-200 ou PSET-QF-200. Ce kit de raccordement peut également être utilisé pour mesurer la pression différentielle. Afin de calculer le débit volumique d'air à la base de la section transversale de la gaine [cm²] ou de la vitesse de l'air [m/s], utilisez le kit de raccordement optionnel de type PSET-PTS-200 ou PSET-PTL-200.
Quelles sont les caractéristiques des sorties analogiques de ce transmetteur ?
Ce transmetteur dispose de deux sorties analogiques. Chacune d'entre elles transmet la pression différentielle, le débit volumique d'air ou la vitesse de l'air mesurés de manière proportionnelle. La plage par défaut de ce transmetteur est de 0 à 1 000 Pa. Par défaut, chaque sortie transmet 0 V à 0 Pa et 10 V à 1 000 Pa. Cette plage, les types de sortie et tous les autres réglages peuvent être ajustés via Modbus RTU.
Quelles sont les applications clés et les options de connectivité ?
Ce transmetteur mesure le débit volumique d'air en deux points de mesure distincts simultanément. Il peut bien être utilisé pour surveiller le volume d'air soufflé et extrait dans les systèmes de ventilation ou les Unités de Récupération de Chaleur (URC). Ce transmetteur peut être connecté à Internet via une passerelle Internet Sentera. Cela à son tour permet d'enregistrer les données ou d'ajuster les réglages à distance.
Quelles sont les exigences d'alimentation électrique et de câblage ?

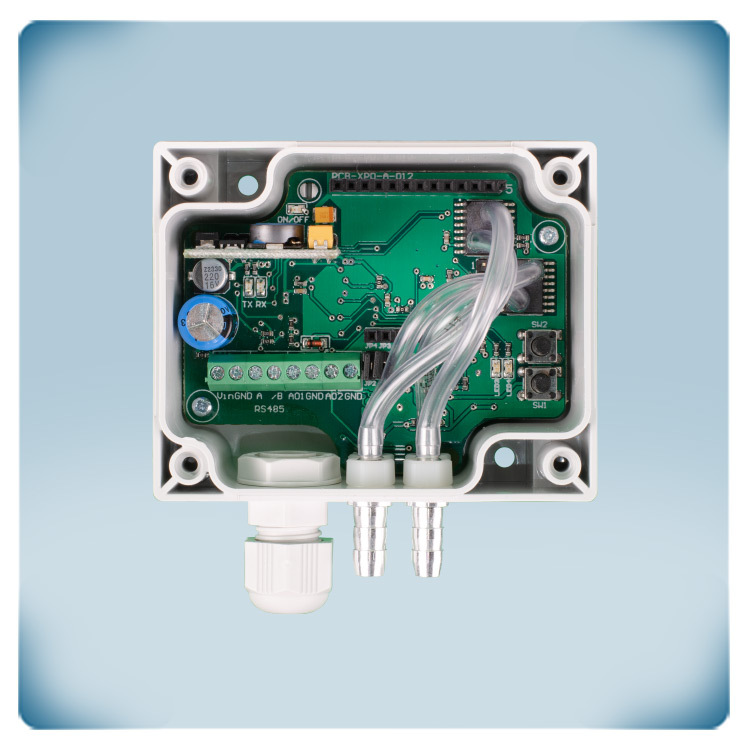

La tension d'alimentation, les deux sorties et la communication Modbus RTU peuvent être raccordées via le bornier à vis. La tension d'alimentation est de 24 VDC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas raccordées en interne. Cela veut dire qu'un câble à 4 fils est requis afin de connecter ce transmetteur. La plupart des alimentations 24 VDC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VDC augmente la sécurité et la fiabilité de votre installation.
Quelles sont les caractéristiques physiques et de durabilité du capteur ?

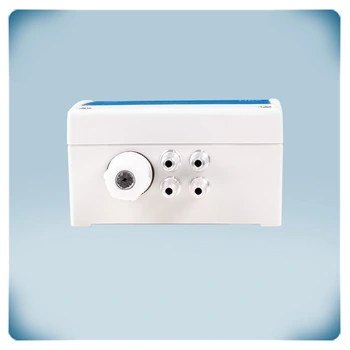

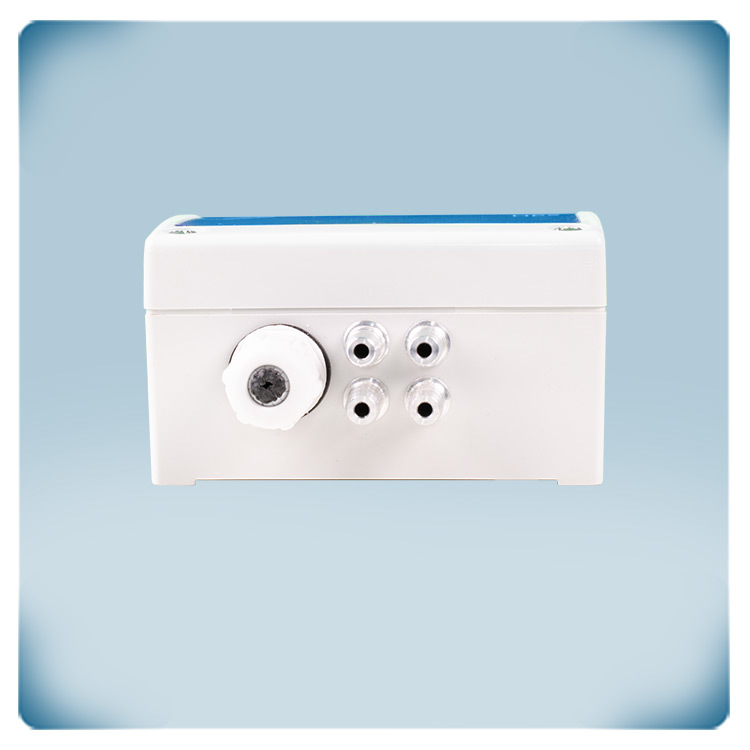

Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. Les raccords de pression sont réalisés en Aluminium. Le boîtier du capteur bénéficie d’un indice de protection IP65, garantissant une protection efficace contre la poussière et les projections d’eau. Ce capteur peut être installé au mur.
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. Les raccords de pression sont réalisés en Aluminium. Le boîtier du capteur bénéficie d’un indice de protection IP65, garantissant une protection efficace contre la poussière et les projections d’eau. Ce capteur peut être installé au mur.
