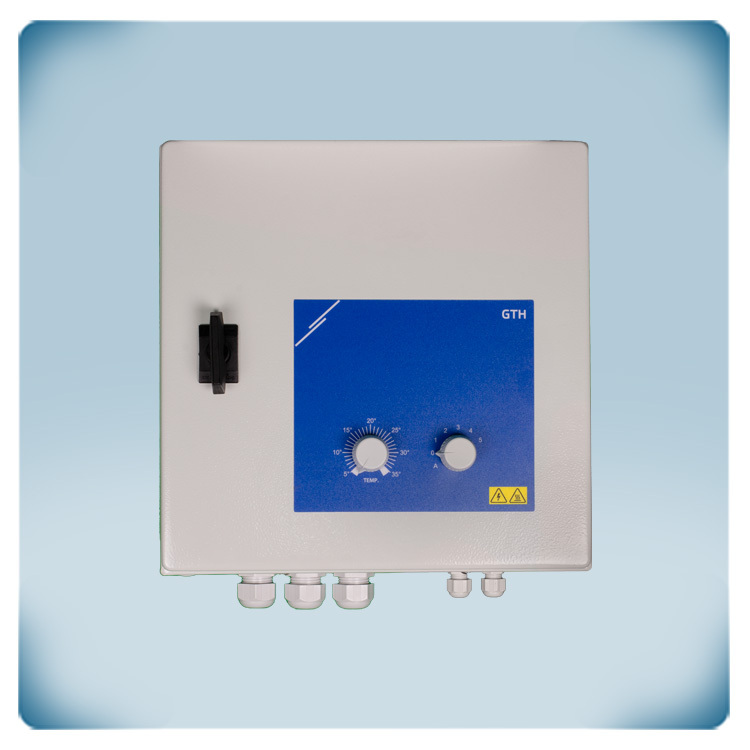

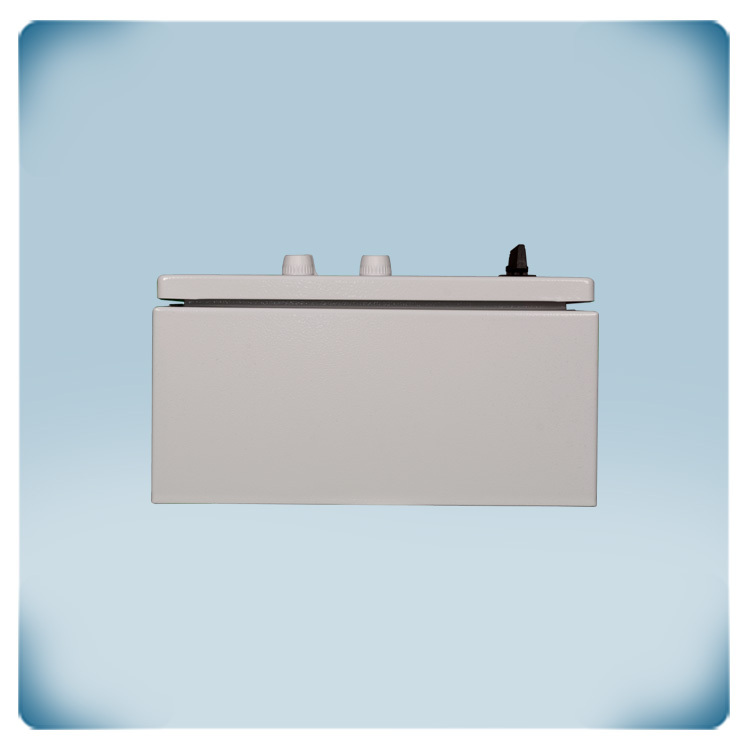

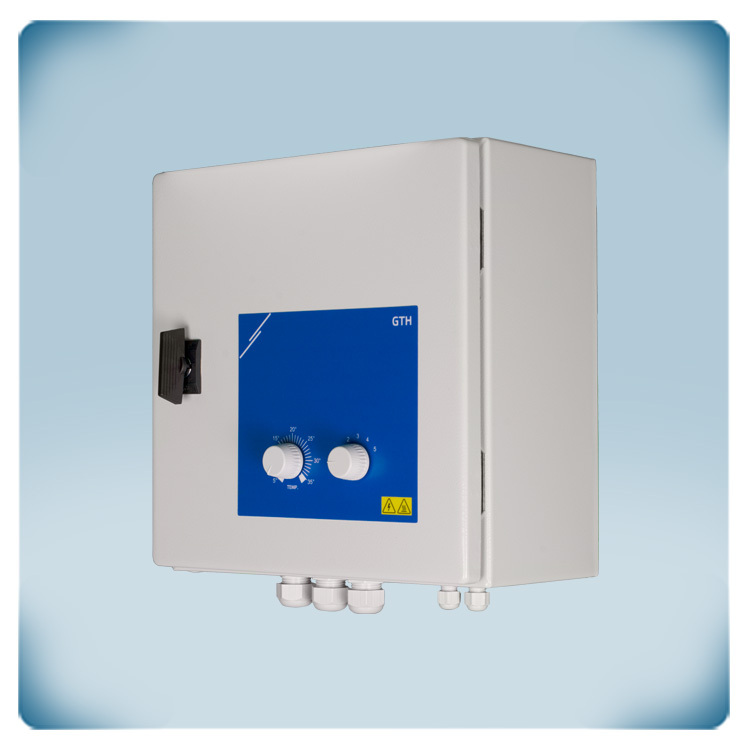

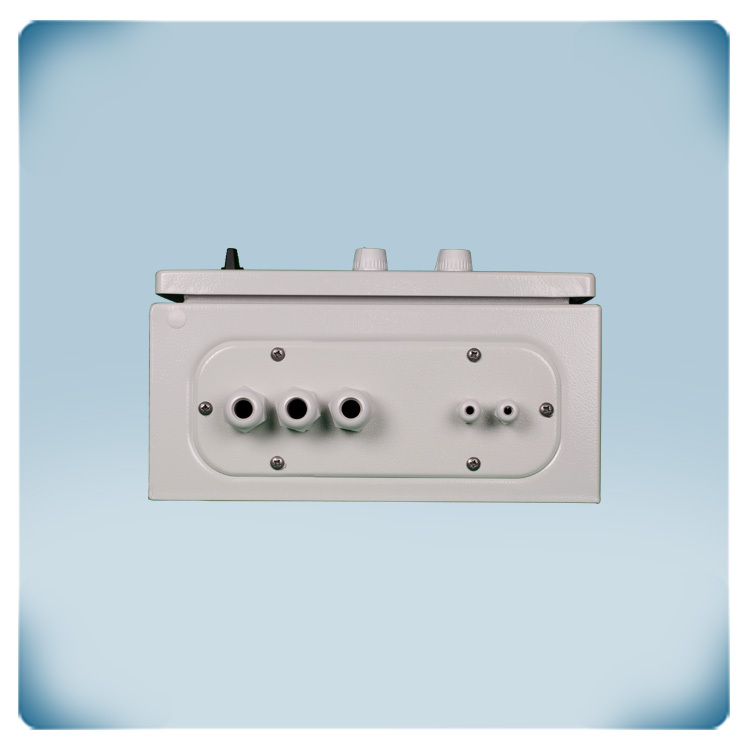

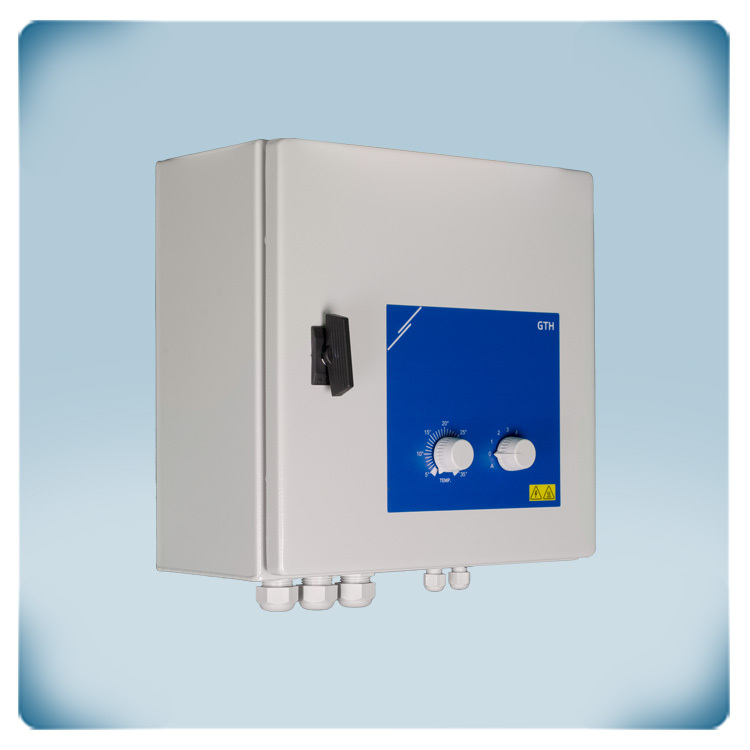

Regulátor otáček pro vytápěcí jednotky | 10 A

Kód výrobku GTH21100L22
GTIN 0.540.100.301.882.8
Číslo Intrastatu 90.32.89.00
Kategorie Regulátor otáček s teplotním vstupem
Aktuální zásoba 1 U.

Popis výrobku

Pětistupňový regulátor otáček ventilátoru pracující na základě teploty. Reguluje jednofázové motory a ovládá topení. Maximální (kombinovaný) proud je 10 A. Vyžaduje externí teplotní sondu PT500. Neregulovaný výstup může ovládat externí ventil pro přívod teplé vody.
V režimu vytápění se ventilátor a neregulovaný výkon aktivují, když okolní teplota klesne pod zvolenou teplotu. Rychlost ventilátoru lze nastavit ručně nebo automaticky. V automatickém režimu se otáčky ventilátoru zvyšují, když okolní teplota klesne dále pod zvolenou teplotu. Pokud je okolní teplota vyšší než nastavená teplota, ventilátor a neregulovaný výstup se vypnou.
V režimu chlazení je provoz opačný. Otáčky ventilátoru jsou regulovány v krocích změnou napětí motoru pomocí technologie autotransformátoru. Tato technologie zaručuje tichý provoz motoru. Kryt umožňuje povrchovou montáž ve vnitřním prostředí (IP54). Napájecí napětí je 230 V AC.

Doplňující specifikace a popis


Vytápění nebo chlazení?
Tento 5-stupňový regulátor otáček ventilátoru vyžaduje volitelnou teplotní sondu PT500 pro měření okolní teploty. V režimu vytápění se ventilátor aktivuje, když naměřená teplota klesne pod nastavenou teplotu. Když je naměřená teplota vyšší než nastavená teplota, ventilátor se vypne. V režimu chlazení je tato funkce obrácená. Pomocí propojky lze zvolit režim vytápění nebo chlazení.

Teplotní čidlo PT500
Okolní teplota se měří pomocí teplotního čidla PT500. Toto teplotní čidlo je k dispozici v různých provedeních. Teplotní čidla PT500 jsou platinové odporové teploměry. Hodnota jejich výstupního odporu se mění v závislosti na měřené teplotě. Při teplotě 0 °C má čidlo PT500 hodnotu odporu 500 Ohm. Když se zvyšuje měřená teplota, tak se zvyšuje i výstupní hodnota. Kabel těchto čidel má však také hodnotu odporu. Čím delší je kabel, tím vyšší je hodnota odporu. Příliš dlouhé kabely proto mohou mít vliv na měřenou teplotu. Proto je vhodné délku kabelů tohoto typu čidel omezit. Čím delší je kabel, tím vyšší je riziko chybných měření a nepřesností.

Ruční nebo automatická volba rychlosti ventilátoru?
Prostřednictvím otočného přepínače lze otáčky ventilátoru nastavit ručně. Pokud je zvolena možnost "Auto", otáčky ventilátoru se automaticky zvýšují v 5 krocích, jakmile naměřená teplota klesne pod zvolenou teplotu. Čím vyšší je rozdíl, tím vyšší budou otáčky ventilátoru. V režimu chlazení se rychlost ventilátoru zvýší, pokud naměřená teplota překročí zvolenou teplotu (režim Auto).

Neregulovaný výstupPětistupňový regulátor otáček pro vytápěcí jednotky

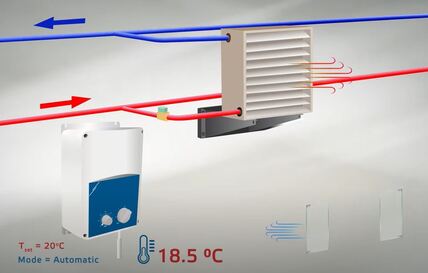

V režimu vytápění se neregulovaný výstup aktivuje, když je okolní teplota nižší než zvolená teplota. V režimu chlazení je provoz obrácený. V této aplikaci neregulovaný výstup ovládá ventil přívodu teplé vody (režim vytápění). Neregulovaný výstup je buď zapnutý (230 V AC), nebo vypnutý (0 V AC). Maximální proud neregulovaného výstupu je 2 A (odporové zátěže).
V režimu vytápění se neregulovaný výstup obvykle používá k ovládání vodního ventilu pro regulaci průtoku teplé vody nebo relé pro aktivaci elektrického ohřívače. Neregulovaný výstup se aktivuje současně s ventilátorem. Když běží ventilátor, aktivuje se topení.

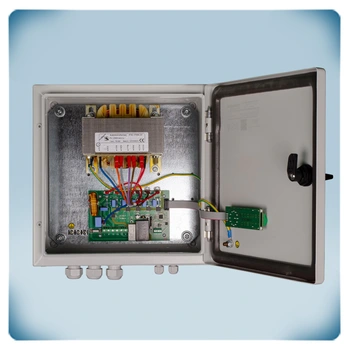

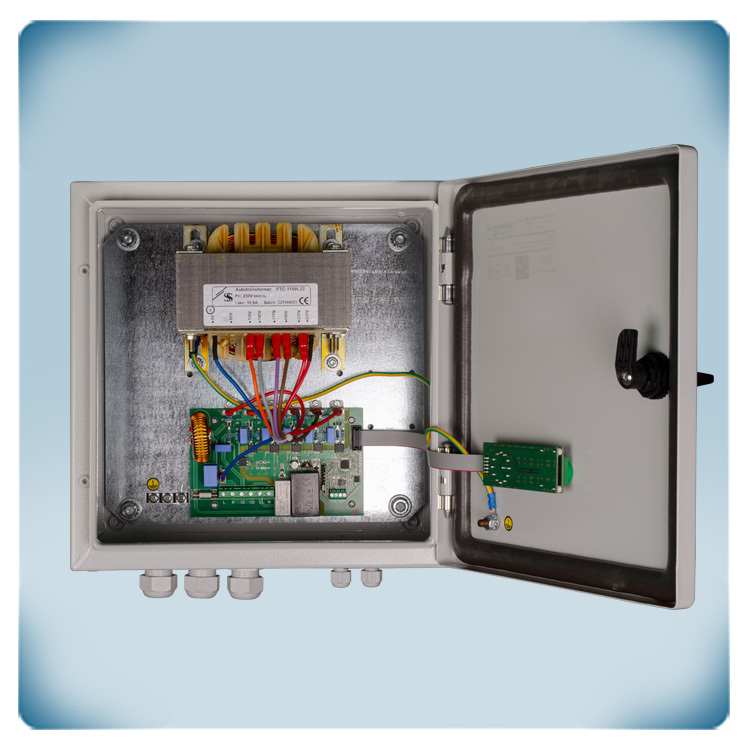

Technologie autotransformátorů
Technologie autotransformátoru se používá ke snížení napětí motoru a rychlosti ventilátoru v 5 krocích. Tento regulátor je proto vhodný pouze pro motory s regulací napětí. Pokud si nejste jisti, zda je váš motor ovladatelný napětím, je nejlepší kontaktovat výrobce motoru. Technologie autotransformátoru je velmi spolehlivá a robustní. Generuje napětí motoru s dokonalým sinusovým tvarem. Výsledkem je mimořádně tichý chod motoru a prodloužená životnost. Speciální impregnovaný povrch snižuje elektrický šum z autotransformátorů.

Pevný kryt
Ujistěte se, že regulátor otáček ventilátoru může dostatečně vychladnout. Instalujte jej nejlépe na chladném místě, ideálně ne na přímém slunci. Kryt je vyroben z vysoce kvalitní oceli. To je důležité vzhledem k hmotnosti autotransformátorů. Díky kovovému pouzdru je také mnohem efektivnější odvod tepla. V důsledku toho je maximální kapacita tohoto regulátoru mimořádně vysoká. Kryt nabízí krytí IP54 proti vniknutí prachu a vody. Tento regulátor rychlosti ventilátoru lze nainstalovat na stěnu nebo panel v interiéru.

Pochopení ovládání rychlosti ventilátoru

Pětistupňový regulátor otáček pro vytápěcí jednotky







Komentáře, recenze a hodnocení

27.02.2024
Pats geriausias sprendimas valdyti kelis ventiliatorius su vandeniniais šildytuvais, automatinis režimas veikia nepriekaištingai.
21.11.2023
Was used to replace old triac controller. The transformer does reduce the noise coming from the motor at low speed. But, unfortunately, it goes together with bigger size of the device...
10.10.2023
Dobre rozwiązanie do sterowania wodnymi nagrzewnicami powietrza, sprawdziłem, polecam
