Régulateur de vitesse de ventilateur pour chauffage à air chaud | 10 A
Description du produit

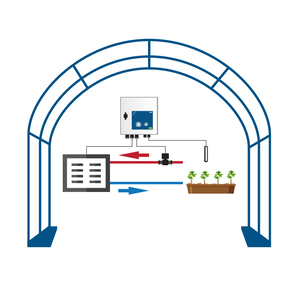

Ce régulateur de vitesse de ventilateur à 5 paliers, régulé par la température, est conçu pour les moteurs monophasés avec un courant combiné maximum de 10 A à 230 VCA. Il fonctionne avec une sonde de température externe PT500 et peut contrôler une vanne externe pour le chauffage à l'eau chaude via sa sortie non régulée.
L'unité dispose de mode chauffage et de mode refroidissement. En mode chauffage, le ventilateur et la sortie s'activent quand la température baisse, et la vitesse du ventilateur peut être réglée manuellement ou automatiquement. Le système s'éteint lorsque la température dépasse le point de consigne. En mode refroidissement, ce processus est inversé.

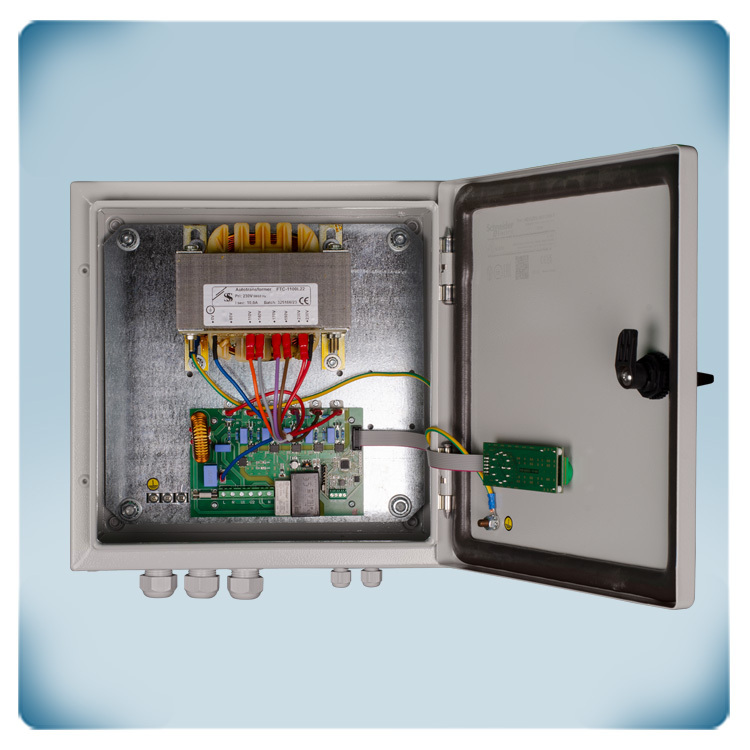

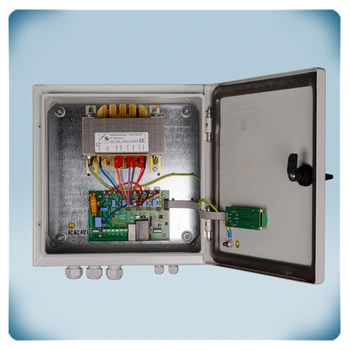

En utilisant la technologie à autotransformateur, le régulateur ajuste la tension du moteur par paliers, ou bien par étapes, pour assurer un fonctionnement silencieux du ventilateur.
L'appareil est équipé d'un boîtier métallique classé IP54, adapté à un montage en surface à l'intérieur.
Spécifications et descriptions supplémentaires
Comment mesurer la température ambiante ?
La sonde de température utilisée pour ce régulateur de vitesse de ventilateur est un capteur de température PT500. Les capteurs PT500 sont des thermomètres à résistance de platine qui présentent une variation de résistance correspondant à la température mesurée. Cela permet au régulateur de surveiller avec précision la température ambiante et d'ajuster de manière appropriée la vitesse du ventilateur.
Comment le régulateur de vitesse à 5 paliers réagit-il à la température en mode chauffage vs refroidissement ?
Le régulateur dispose de deux modes de fonctionnement : chauffage et refroidissement. En mode chauffage, le ventilateur est activé lorsque la température descend en dessous de la température de consigne. Cela permet de distribuer l'air chaud et de maintenir la température souhaitée. En mode refroidissement, le ventilateur est activé lorsque la température dépasse la température de consigne, aidant à dissiper la chaleur et à refroidir l'environnement.
Comment fonctionne la sélection manuelle et automatique de la vitesse du ventilateur ?
La vitesse du ventilateur peut être réglée manuellement à l'aide d'un commutateur rotatif. En tournant le commutateur, il est bien possible de régler la vitesse souhaitée parmi les 5 positions disponibles. Alternativement, il existe un mode « Auto » où la vitesse du ventilateur s'ajuste automatiquement en fonction de l'écart de température entre la température ambiante mesurée et la température de consigne sélectionnée. Plus l'écart est important, plus la vitesse du ventilateur est élevée.
Comment la technologie des autotransformateurs assure une régulation fiable de la vitesse du ventilateur ?
Le régulateur de vitesse du ventilateur utilise la technologie des autotransformateurs pour réguler la tension du moteur et, par conséquent, ajuster la vitesse du ventilateur. La technologie des autotransformateurs est utilisée pour réguler la tension du moteur, ce qui ajuste à son tour la vitesse du ventilateur. Un autotransformateur fonctionne selon le principe de l'induction électromagnétique, où un champ magnétique variable induit une tension dans un enroulement proche. Dans le régulateur de vitesse du ventilateur, l'autotransformateur est raccordé au moteur du ventilateur. En ajustant la prise sur l'autotransformateur, la tension fournie au moteur peut être modifiée, modifiant ainsi la vitesse du ventilateur. L'autotransformateur dispose de cinq prises pour fournir différents niveaux de tension, correspondant aux réglages de vitesse souhaités. Lorsqu'une prise inférieure de l'autotransformateur est sélectionnée, la tension fournie au moteur est réduite, ce qui entraîne une vitesse de ventilateur plus faible. Inversement, la sélection d'une prise plus élevée augmente la tension et accélère le ventilateur. En utilisant la technologie des autotransformateurs, le régulateur de vitesse peut ajuster progressivement la tension du moteur et réguler la vitesse du ventilateur en 5 paliers. Cela permet un contrôle précis du débit d'air, garantissant des performances de refroidissement ou de chauffage optimales selon les besoins. L'utilisation d'autotransformateurs pour la régulation de la vitesse des ventilateurs offre plusieurs avantages. Elle génère une tension moteur sinusoïdale, ce qui permet un fonctionnement du moteur plus silencieux avec des harmoniques réduites. La régulation fluide de la tension aide également à prolonger la durée de vie du moteur en minimisant les contraintes et l'usure.
Pourquoi on dit qe le boîtier est durable ?
Le régulateur de vitesse du ventilateur est installé dans un boîtier robuste en acier. Ce boîtier offre plusieurs avantages, notamment une dissipation thermique efficace, la protection des composants internes contre les facteurs externes et une grande durabilité. La dissipation thermique efficace garantit que le régulateur fonctionne dans des limites de température sûres, améliorant ainsi sa fiabilité et sa durée de vie. De plus, le boîtier bénéfiice d'un indice de protection IP54, ce qui signifie qu'il résiste à la pénétration de poussière et d'eau, le rendant approprié pour les installations intérieures.
