Temperatuurgestuurde standenregelaar | verwarmen of koelen | 10 A
Productbeschrijving
Temperatuurgestuurde 5-standen ventilatorsnelheidsregelaar voor het regelen van enkelfasige motoren en van een verwarming. De (gecombineerde) maximale stroom bedraagt 10 A. Hiervoor is een externe PT500-temperatuursonde vereist. De niet-geregelde uitgang kan een externe klep voor de warmwatervoorziening aansturen.
In de verwarmingsmodus worden de ventilator en de niet-geregelde uitgang geactiveerd wanneer de omgevingstemperatuur onder de geselecteerde temperatuur daalt. De ventilatorsnelheid kan handmatig of automatisch worden ingesteld. In de Auto-modus neemt de ventilatorsnelheid automatisch toe wanneer de omgevingstemperatuur verder onder de geselecteerde temperatuur daalt. Wanneer de omgevingstemperatuur hoger is dan de ingestelde temperatuur, worden de ventilator en de niet-geregelde uitgang uitgeschakeld. In de koelmodus is de werking net omgekeerd.
De ventilatorsnelheid wordt stapsgewijs geregeld door de motorspanning te variëren via spaartransformatortechnologie. Deze technologie garandeert een stille werking van de motor. De behuizing is geschikt voor opbouw in binnenomgevingen (IP54). De voedingsspanning bedraagt 230 VAC.
Aanvullende specificaties en beschrijvingen
Verwarmen of koelen?
Deze 5-standen ventilatorsnelheidsregelaar vereist een optionele PT500-temperatuursonde om de omgevingstemperatuur te meten. In de verwarmingsmodus wordt de ventilator geactiveerd wanneer de gemeten temperatuur onder de ingestelde temperatuur daalt. Wanneer de gemeten temperatuur hoger is dan de ingestelde temperatuur, wordt de ventilator uitgeschakeld. In de koelmodus is de functionaliteit omgekeerd. Via een jumper kan de verwarmingsmodus of de koelmodus worden geselecteerd.
Handmatige of automatische selectie van de ventilatorsnelheid?
Via de draaischakelaar kan de ventilatorsnelheid handmatig worden ingesteld. Als 'Auto' is geselecteerd, wordt de ventilatorsnelheid automatisch in 5 stappen verhoogd als de omgevingstemperatuur onder de ingestelde temperatuur zakt. Hoe groter het verschil, hoe hoger de ventilatorsnelheid zal zijn. In de koelmodus zal de ventilatorsnelheid toenemen als de gemeten temperatuur de ingestelde temperatuur overschrijdt (Auto-modus).
Niet-geregelde uitgang

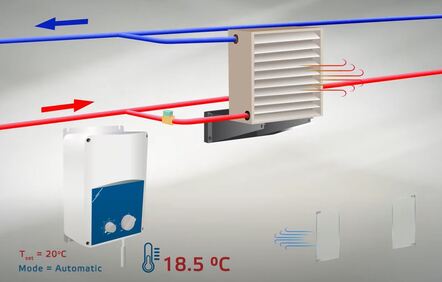

In de verwarmingsmodus wordt de niet-geregelde uitgang geactiveerd als de omgevingstemperatuur lager is dan de ingestelde temperatuur. In de koelmodus is de werking net omgekeerd. In deze toepassing bestuurt de niet-geregelde uitgang de warmwatertoevoerklep (verwarmingsmodus). De niet-geregelde uitgang is AAN (230 VAC) of UIT (0 VAC). De maximale stroom van de niet-geregelde uitgang bedraagt 2 A (ohmse belastingen). In de verwarmingsmodus wordt de niet-geregelde uitgang doorgaans gebruikt om een waterklep te besturen om de warmwaterstroom te regelen of een relais om een elektrische verwarming te activeren. De niet-geregelde uitgang wordt gelijktijdig met de ventilator geactiveerd. Wanneer de ventilator draait, wordt de verwarming geactiveerd.
PT500 temperatuursensor
De omgevingstemperatuur wordt gemeten via de PT500-temperatuursensor. Deze temperatuursensor is eveneens bij Sentera verkrijgbaar in verschillende behuizingstypes. PT500-temperatuursensoren zijn platina-weerstandsthermometers. Hun weerstandswaarde verandert afhankelijk van de gemeten temperatuur. Bij 0 °C heeft een PT500 sensor een weerstandswaarde van 500 Ohm. Wanneer de gemeten temperatuur stijgt, neemt de weerstand toe. De kabel zelf van deze sensoren heeft echter ook een weerstandswaarde. Hoe langer de kabel, hoe hoger de weerstandswaarde. Te lange kabellengtes kunnen daarom de gemeten temperatuur beïnvloeden. Het is daarom raadzaam om de kabellengte van dit type sensoren beperkt te houden. Hoe langer de kabellengte, hoe groter de kans op foutieve metingen en onnauwkeurigheden. Hier ziet vindt u een overzicht van de PT500 sensoren.
Spaartransformator-technologie
Er wordt gebruik gemaakt van spaartransformatortechnologie om de motorspanning en de ventilatorsnelheid in 5 stappen te verlagen. Deze controller is daarom alleen geschikt voor spanningsregelbare motoren. Als u niet zeker weet of uw motor spanningsregelbaar is, kunt u het beste contact opnemen met de motorfabrikant. Spaartransformatortechnologie is zeer betrouwbaar en robuust. Het genereert een motorspanning met een perfecte sinusoïdale vorm. Dit resulteert in een uitzonderlijk stille motorwerking en een langere levensduur. Een speciale geïmpregneerde coating vermindert de elektrische ruis van de spaartransformatoren.
Stevige behuizing

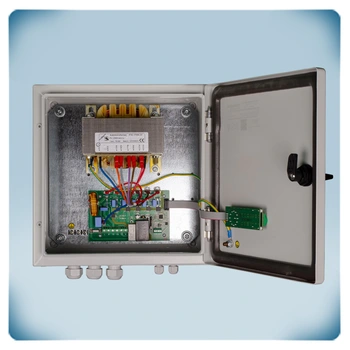

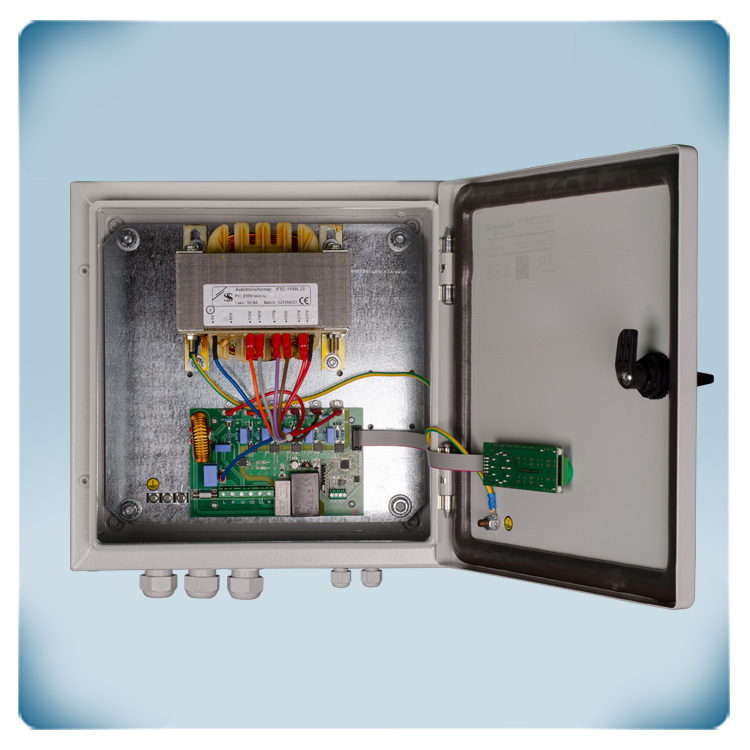

Zorg ervoor dat de ventilatorsnelheidsregelaar voldoende kan afkoelen. Installeer hem bij voorkeur op een koele plaats, het liefst niet in direct zonlicht. De behuizing is gemaakt van hoogwaardig staal. Dit is belangrijk gezien het gewicht van de spaartransformator. Dankzij de metalen behuizing is de warmteafvoer ook veel efficiënter. Hierdoor is de maximale capaciteit van deze snelheidsregelaar uitzonderlijk hoog. De behuizing biedt een IP54-bescherming tegen binnendringend stof en water. Deze ventilatorsnelheidsregelaar kan binnenshuis op een muur of paneel worden geïnstalleerd.
∞ Bezoek ook onze pagina over snelheidsregeling van ventilatoren
