Odsávání vzduchu ze skleníku | 5-35 °C | 6 A
Popis výrobku

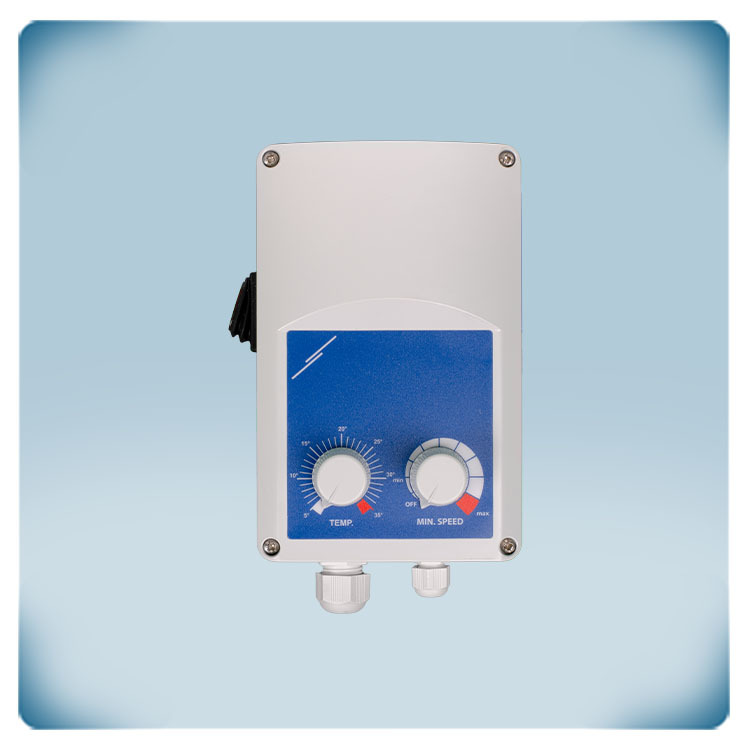

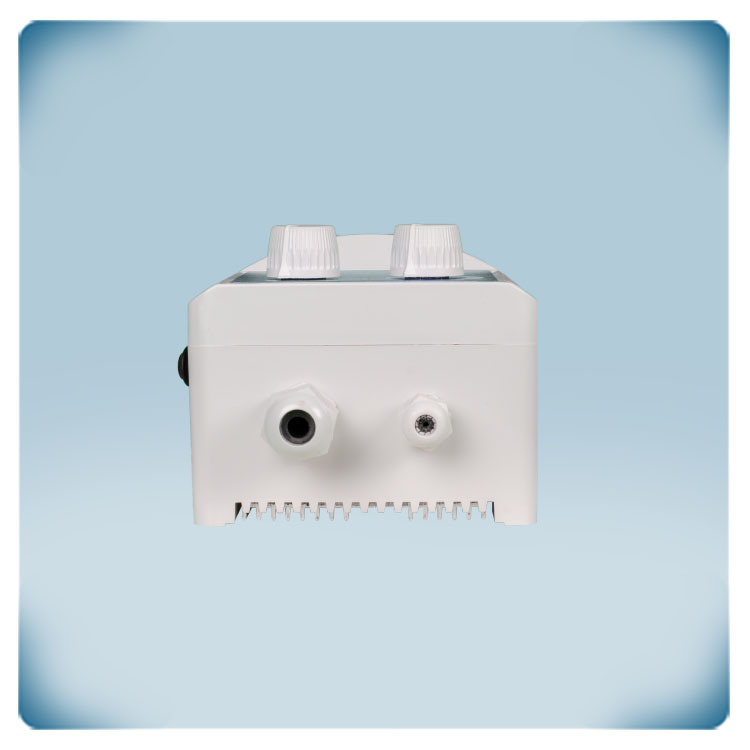

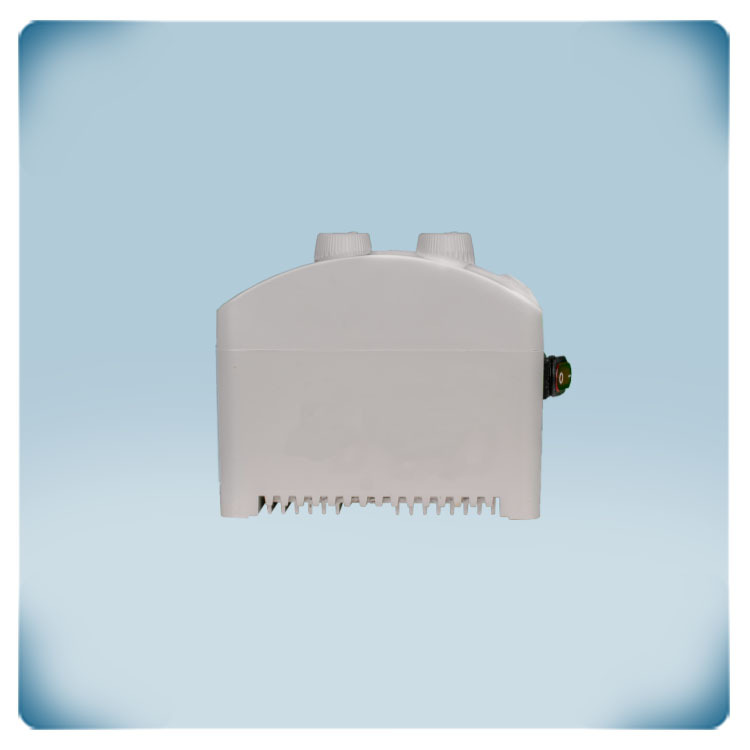

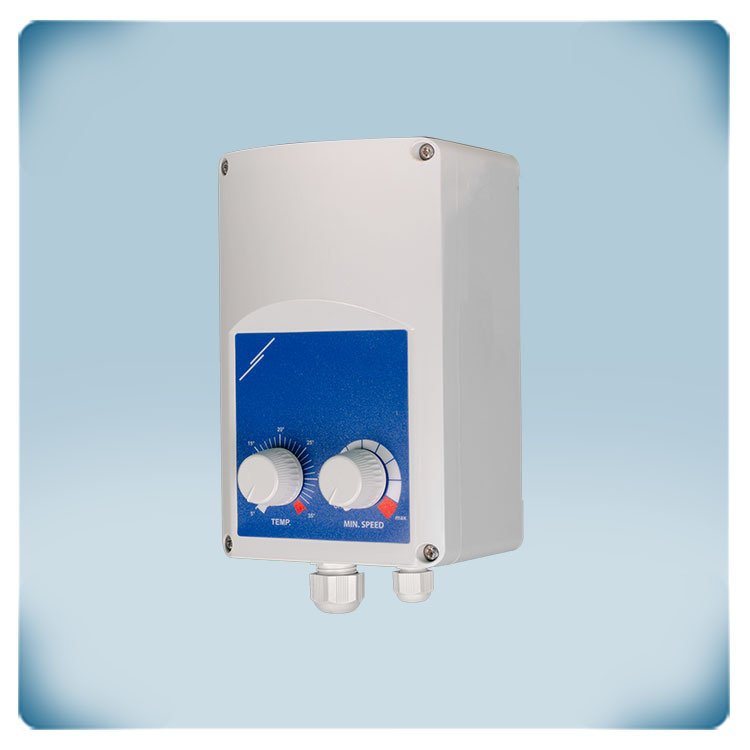

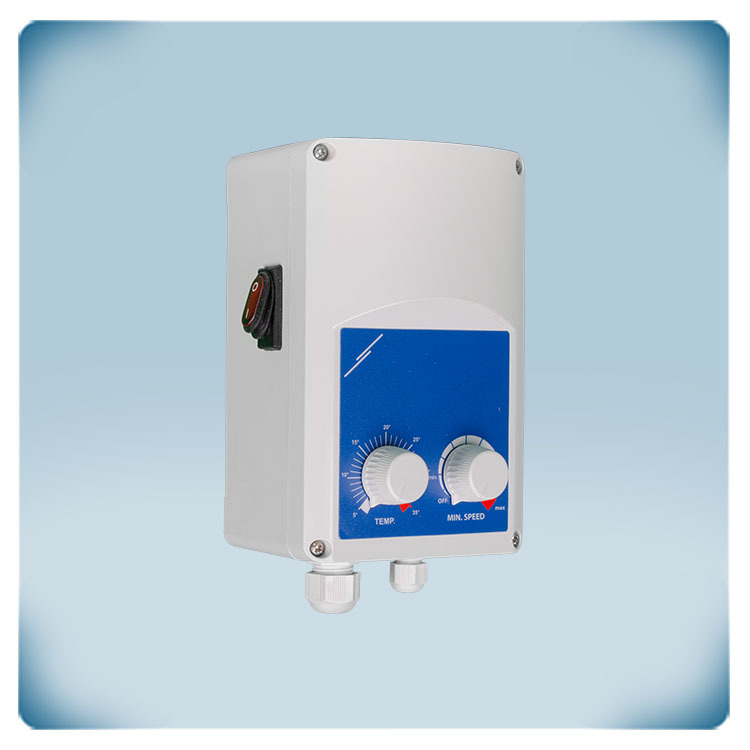

Automatický regulátor otáček ventilátoru pro jednofázové motory. Otáčky AC ventilátoru jsou řízeny na základě naměřené teploty. Pokud je naměřená teplota nižší než nastavená teplota, ventilátor běží na nízké otáčky. Při překročení nastavené teploty ventilátor zrychlí. Čím vyšší je naměřená teplota, tím vyšší jsou otáčky ventilátoru. Teplotu lze nastavit v rozmezí 5 - 35 °C. Je vyžadována volitelná teplotní sonda PT500. Napájecí napětí je 230 V AC. Nastavení lze upravit prostřednictvím protokolu Modbus RTU. Maximální proud motoru je 6 A. Otáčky ventilátoru se regulují snížením napětí motoru pomocí regulace fázového úhlu - technologie Triac.
Doplňující specifikace a popis
Nová řada pro regulaci otáček ventilátoru na základě teploty
Pokud potřebujete sofistikované ovládání rychlosti ventilátoru pro váš skleník, tohle je to, co potřebujete. Toto zařízení je aktualizovanou verzí řady GTE od společnosti Sentera. Stejně jako verze 1 je i tato verze určena pro jednofázové napěťově ovladatelné motory a řízení je založeno na měřené teplotě. To, co jej dělá perfektním pro váš moderní skleník, je skutečnost, že je vybaveno Modbus RTU. To znamená, že můžete ovládat parametry prostředí vzdáleně nebo automaticky na základě nastavení, které jste použili. Když je naměřená teplota nižší než nastavená teplota, ventilátor běží na nízké otáčky. Při překročení zvolené teploty ventilátor zrychlí. Čím vyšší je naměřená teplota, tím rychleji ventilátor běží.
Jeho největší výhodou oproti staré verzi produktu je rozsah provozních teplot – od 5 do 35 °C.
Řízené ručně nebo pomocí počítače
Regulátor lze používat samostatně nebo jej lze ovládat počítačem a spravovat ho prostřednictvím softwaru 3SModbus od společnosti Sentera, který je zdarma a lze ho stáhnout z našich webových stránek. Může být také připojen k SenterWebu a ovládat ho z kterékoli části světa!
Při samostatném použití se ovládá ručně, je však potřeba nastavit jeho propojky na požadované hodnoty. Vestavěné potenciometry se používají k ovládání požadované teploty a minimální rychlosti.
Při použití v režimu Modbus se jeho parametry nastavují pomocí Modbus RTU. To znamená, že zařízení je ovládáno na dálku přes PC, takže není potřeba nastavovat propojky, tzn., že mohou zůstat ve svých továrních polohách.
Zařízení má také další možnost – můžete jej připojit k SenteraWebu a ovládat rychlost ventilátoru přes internet.
O komunikaci Modbus RTU
Všechna nastavení tohoto regulátoru otáček ventilátoru lze upravit a monitorovat prostřednictvím komunikace Modbus RTU. Vše, co musíte udělat, je stáhnout si náš bezplatný software 3SM z našich webových stránek a tím získáte požadovaný typ ovládání motoru – manuální nebo digitální, tedy místní nebo vzdálené!
Příslušenství
Pro měření teploty ve skleníku je třeba k regulátoru připojit teplotní sondu PT500 a umístit její čidlo na vhodné místo. Na základě naměřené teploty regulátor pracuje tak, aby dosáhl požadované hodnoty zvolené pomocí potenciometru na krytu nebo přes Modbus (pamatujte, že nastavení přes režim Modbus mají přednost před ručním ovládáním).
Ovládání více ventilátorů
K regulátoru můžete připojit několik motorů, pokud není překročen proudový limit 6 A. V tomto případě budou všechny běžet stejnou rychlostí.
Extra výstup
Tento regulátor má neregulovaný výstup, který je aktivní, když je motor povolen. Říká se tomu tak, protože je buď v pozici ON (230 V) nebo OFF (0 V). Pokud je napájecí napětí připojeno k L a N, je neregulovaný výstup aktivní, když je motor v chodu. Neregulovaný výstup se používá k ovládání externích zařízení, jako jsou klapky, relé, indikátory chodu atd., které mohou pracovat bez nutnosti regulace vstupního napětí. Jinými slovy, GTE reguluje ventilátor přes tzv. „regulovaný výstup“ ovládáním napětí s možností regulovat ještě jedno zařízení, ale tentokrát je napětí „neregulované“, tedy buď 0 V nebo 230 V. Když ventilátor zastaví, připojené externí zařízení bude deaktivováno – klapka se zavře nebo indikátor chodu zhasne. Během chodu ventilátoru zůstane klapka otevřená a rozsvítí se kontrolka. Maximální proud neregulovaného výstupu je 2 A.
Pevný kryt
Abychom zajistili, že naše produkty vydrží dlouho, dobře fungují a jsou odolné proti selhání, vyrábíme naše kryty. Tento průmyslový kryt je vyroben z R-ABS, V plastu - vysoce kvalitního materiálu speciálně vyvinutého pro strojírenské aplikace v elektronickém sektoru nebo v automobilovém průmyslu, např. pro díly interiéru automobilů všude tam, kde je vyžadován maximální výkon při vysokých teplotách. Tento materiál je v případě požáru nehořlavý, velmi pevný a poskytuje dobrou ochranu proti nárazům. Jeho třída ochrany je IP54 proti vniknutí prachu, nečistot a vody.
