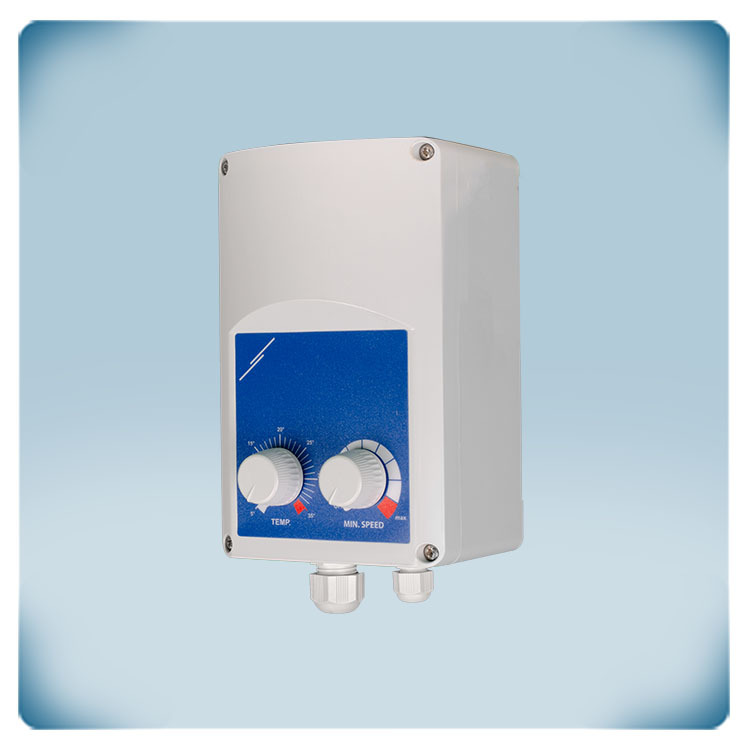

Variateur électronique | régulation température 5-35 °C | Modbus RTU
Description du produit
Ce variateur de vitesse de ventilateur basé sur la température est conçu pour les moteurs monophasés avec un courant maximal de 6 A, ce qui le rend particulièrement adapté aux serres. Il ajuste automatiquement la vitesse du ventilateur proportionnellement à la température : le ventilateur tourne à basse vitesse si la température est inférieure au point de consigne et augmente la vitesse lorsque la température monte au-dessus de celui-ci.

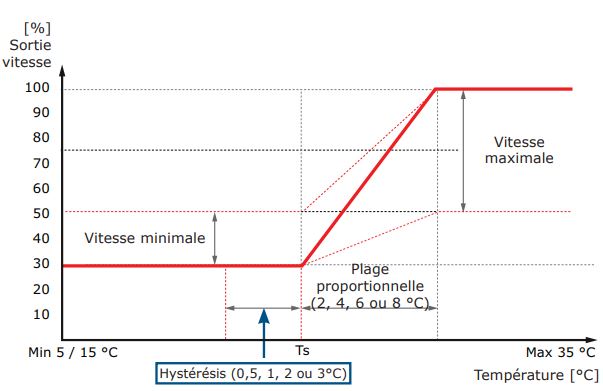

Le variateur est équipé d'une entrée pour sonde de température $PT500$ et dispose de potentiomètres pour régler la température désirée (5-35 °C) et la vitesse minimale. La sonde de température n'est pas incluse. La vitesse maximale, l'hystérésis et la plage proportionnelle peuvent toutes être réglées avec précision via un trimmers interne.
L'appareil fonctionne sur une alimentation de 230 VCA, avec la tension minimale (80-160 VCA) et la tension maximale (170-230 VCA) étant toutes les deux ajustables. Il inclut également Modbus RTU pour les réglages à distance et automatiques.
Spécifications et descriptions supplémentaires
Comment le GTE-21-60-DM Assure-t-il une Régulation de Ventilateur Polyvalente Basée sur la Température ?

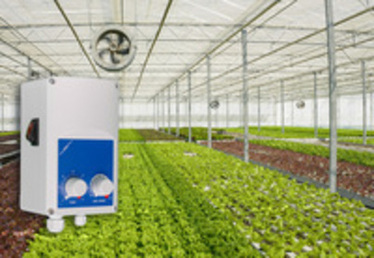

Si vous avez besoin d'une régulation de vitesse de ventilateur sophistiquée pour votre serre, c'est ce dont vous avez besoin. Cet appareil est la version actualisée de la série GTE de Sentera. Tout comme la version 1, celle-ci est destinée aux moteurs monophasés à tension régulable et la régulation est basée sur la température mesurée. Ce qui le rend parfait pour votre serre horticole moderne est le fait qu'il dispose du Modbus RTU. Cela veut dire qu'il est bien possible de réguler les paramètres environnementaux à distance ou automatiquement en fonction des réglages qui sont appliqués. Lorsque la température mesurée est inférieure au point de consigne de température, le ventilateur tourne à basse vitesse. Lorsque la température sélectionnée est dépassée, le ventilateur accélère. Plus la température mesurée est élevée, plus le ventilateur va vite. Son plus grand avantage par rapport à l'ancienne version du produit, c'est bien sa plage de température de fonctionnement – de 5 à 35 °C.
Quels Sont les Modes de Fonctionnement et de Régulation du Régulateur GTE ?
Le variateur peut être utilisé de manière autonome ou connecté à un ordinateur et piloté via le logiciel 3SModbus de Sentera, qui est gratuit et peut être téléchargé depuis le site web. Il peut également être connecté à SenteraWeb et régulé depuis n'importe quelle partie du monde !

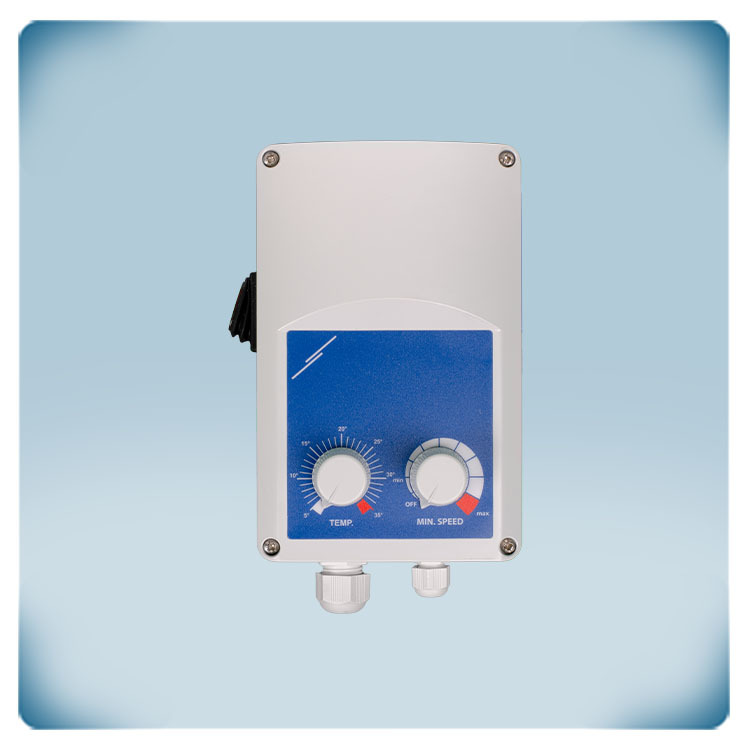

Lorsqu'il est utilisé de manière autonome, il est régulé manuellement, toutefois, ses cavaliers doivent être réglés aux valeurs désirées. Les potentiomètres intégrés sont utilisés pour réguler le point de consigne de température et la vitesse minimale.
Lorsqu'il est utilisé en mode Modbus, ses paramètres sont réglés via Modbus RTU. Cela veut dire que l'appareil est régulé à distance via un PC, il n'est donc pas nécessaire de régler les cavaliers, c'est-à-dire qu'ils peuvent rester dans leur position d’usine.
L'appareil dispose également d'une option supplémentaire – il est bien possible de le connecter à SenteraWeb et de réguler la vitesse du ventilateur via Internet.
Comment les Réglages du Régulateur Peuvent-ils être Ajustés et Supervisés ?
Tous les réglages de ce variateur de vitesse de ventilateur peuvent être ajustés et surveillés via la communication Modbus RTU. Tout ce qu'il faut faire, c'est de télécharger le Logiciel 3SM gratuit depuis notre site web et vous obtenez le type de régulation du moteur que vous souhaitez – manuel ou numérique, c'est-à-dire local ou à distance !
Quel Type de Sonde de Température est Requis pour le Régulateur ?
Afin de mesurer la température dans la serre, il faut raccorder une sonde de température PT500 au régulateur et placer son capteur à un point approprié. En fonction de la température mesurée, le régulateur fonctionne afin d'atteindre le point de consigne sélectionné via le potentiomètre sur le boîtier ou via Modbus (gardez à l'esprit que le mode Modbus outrepasse la régulation manuelle).
Plusieurs Moteurs Peuvent-ils Être Raccordés à ce Régulateur ?
Il est possible de raccorder plusieurs moteurs au variateur tant que la limite de courant de 6 A n'est pas dépassée. Dans ce cas, tous les moteurs fonctionneront à la même vitesse.
Il est possible de raccorder plusieurs moteurs au variateur tant que la limite de courant de 6 A n'est pas dépassée. Dans ce cas, tous les moteurs fonctionneront à la même vitesse.
Quel est l'Objectif et la Fonction de la Sortie Non Régulée ?
Ce variateur dispose d'une sortie non régulée qui est active lorsque le moteur est habilité. Celle-ci est appelée « non régulée » puisqu'elle est soit Active, ou bien ON (230 Volt) soit Inactive, ou bien OFF (0 Volt). Si la tension d'alimentation est raccordée à L et N, la sortie non régulée est active pendant que le moteur est en fonctionnement. La sortie non régulée est utilisée pour contrôler des appareils externes tels que des registres, des relais, des indicateurs de marche, etc., qui peuvent fonctionner sans avoir besoin de réguler la tension entrante. En d'autres termes, le GTE régule le ventilateur via la « sortie régulée » en régulant la tension avec l'option de réguler un appareil supplémentaire, mais cette fois la tension est « non régulée », c'est-à-dire soit 0 V, soit 230 V. Lorsque le ventilateur s'arrête, l'appareil externe raccordé sera désactivé – le registre se fermera ou l'indicateur de marche s'éteindra. Pendant que le ventilateur fonctionne, le registre restera ouvert et le voyant d'indication sera allumé. Le courant maximal de la sortie non régulée est de 2 A.
Quelles Sont les Fonctionnalités de Sécurité et de Durabilité du Boîtier du Régulateur ?

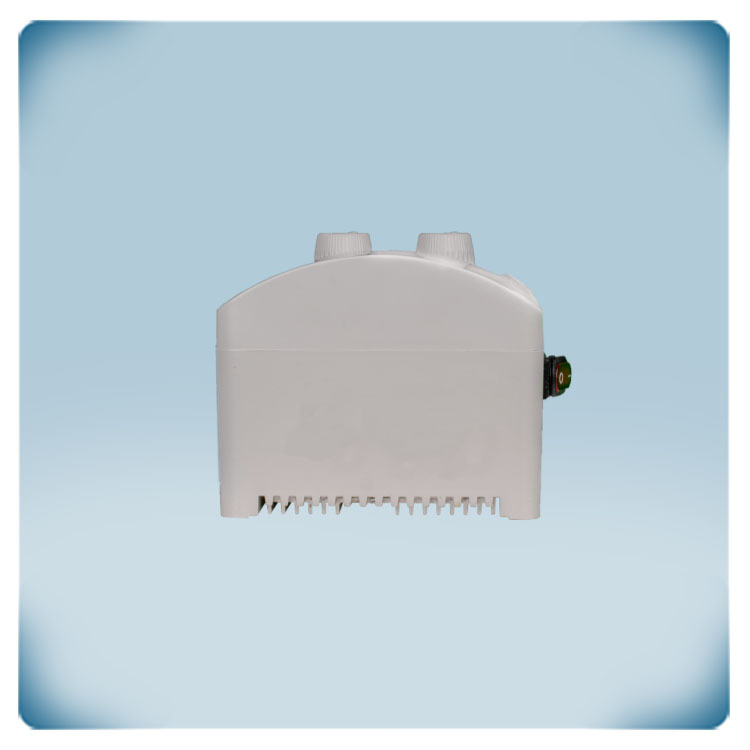

Afin de s'assurer que nos produits ont une longue durée de vie, fonctionnent bien et sont fiables et sécures, on fabrique les boîtiers des variateurs. Ce boîtier industriel est fabriqué en plastique R-ABS, V de haute qualité spécialement développé pour les applications d'ingénierie dans le secteur de l'électronique ou dans l'automobile, par exemple pour les pièces intérieures de voiture, partout où une performance maximale à des températures élevées est requise. Ce matériau est ignifuge en cas d'incendie, solide et offre une bonne protection contre les impacts. Sa classe de protection est IP54 contre la poussière, la saleté et l'eau.
