Katalogový list

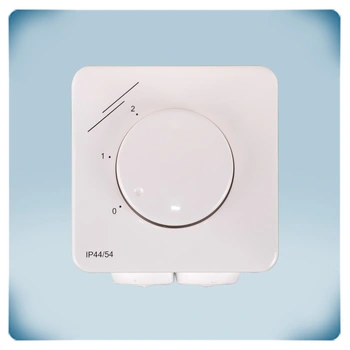

2-stupňový spínač ventilátoru | poloha OFF
Popis výrobku
Otočný spínač pro ovládání 2-rychlostních ventilátorů. Spínač přenáší přiváděné napětí (230 V AC) na jednu ze dvou svorkovnic. Díky tomu je možné nastavit rychlost ventilátoru ve 2 stupních. Když je spínač v nulové poloze, ventilátor se zastaví (poloha OFF). Jmenovité hodnoty kontaktů jsou 10 A (odporové zátěže) nebo 3 A (induktivní zátěže). Kryt umožňuje vestavnou montáž (IP44) nebo povrchovou montáž (IP54).
Doplňující specifikace a popis
Dvourychlostní motory
Dvourychlostní motor je motor se dvěma elektrickými vinutími. Tyto motory jsou navrženy tak, že na jednom statoru jsou navinuté vlastně dva motory. Jedno vinutí, když je pod napětím, zrychluje motor směrem k nízké rychlosti. Když je druhé vinutí pod napětím, motor dále zrychluje směrem k plné rychlosti.
Regulace otáček ventilátoru 2-rychlostních motorů

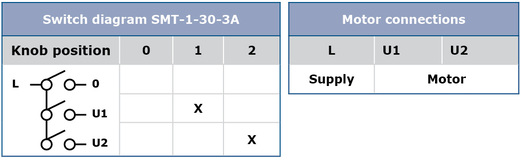

Ventilátor s 2-rychlostním motorem má tři připojovací body na hlavním vinutí motoru. Napájecí napětí motoru lze připojit k jednomu z těchto dvou bodů. Rychlost motoru závisí na použitém připojovacím bodu. Regulátor pro 2-rychlostní motor proto připojí síťové napětí k jednomu z obou kontaktů. Otočením spínače na jinou pozici se přenese napětí na jiné vinutí motoru, a to má za následek jiné otáčky (rychlost) ventilátoru.

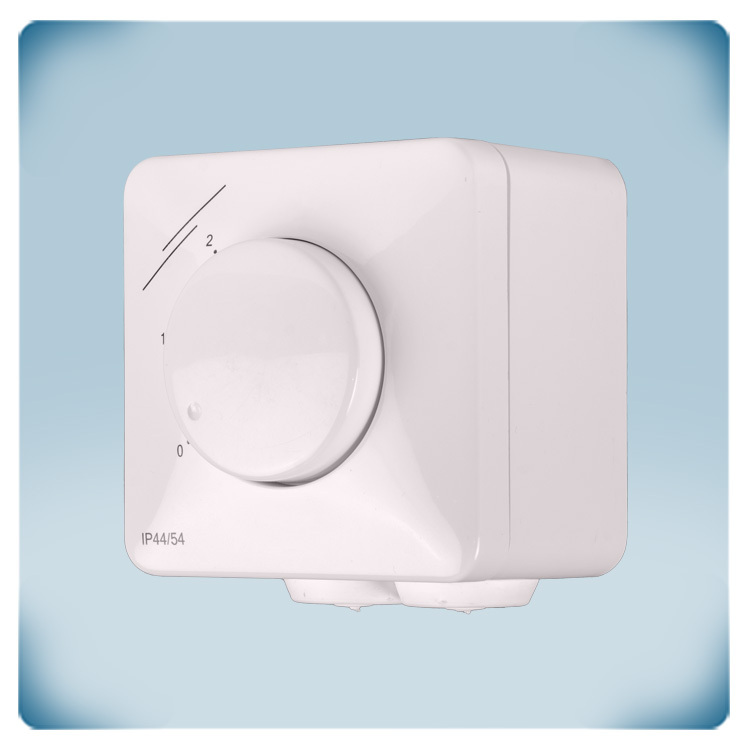

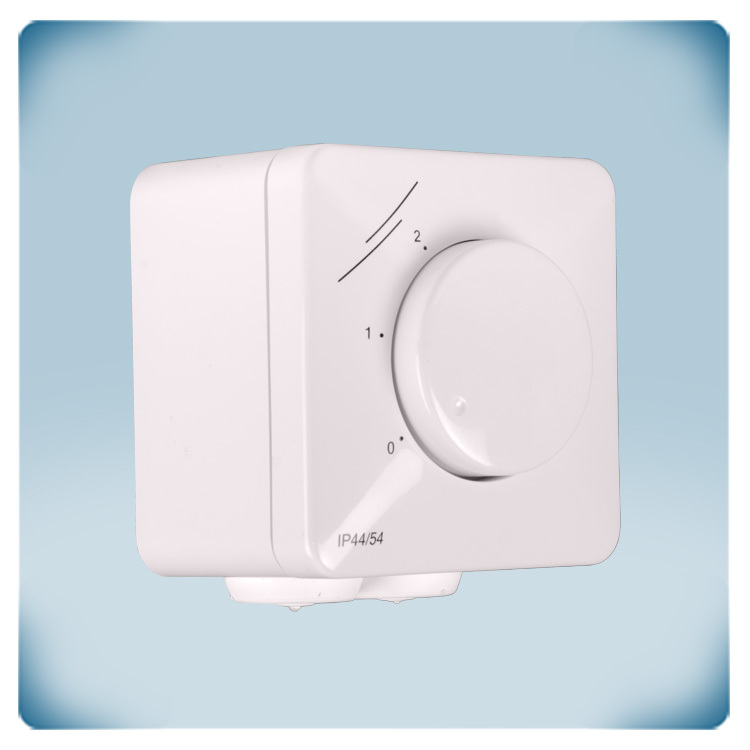

Jeden kryt, různé možnosti montáže
Kryt je vyroben z vysoce kvalitního plastu ASA. Tento materiál je odolný proti UV záření, chrání před nárazy a hezky vypadá. Chrání elektroniku před vniknutím prachu, nečistot a vody. Stupeň krytí je IP44 pro vestavnou montáž a IP54 pro povrchovou montáž.
