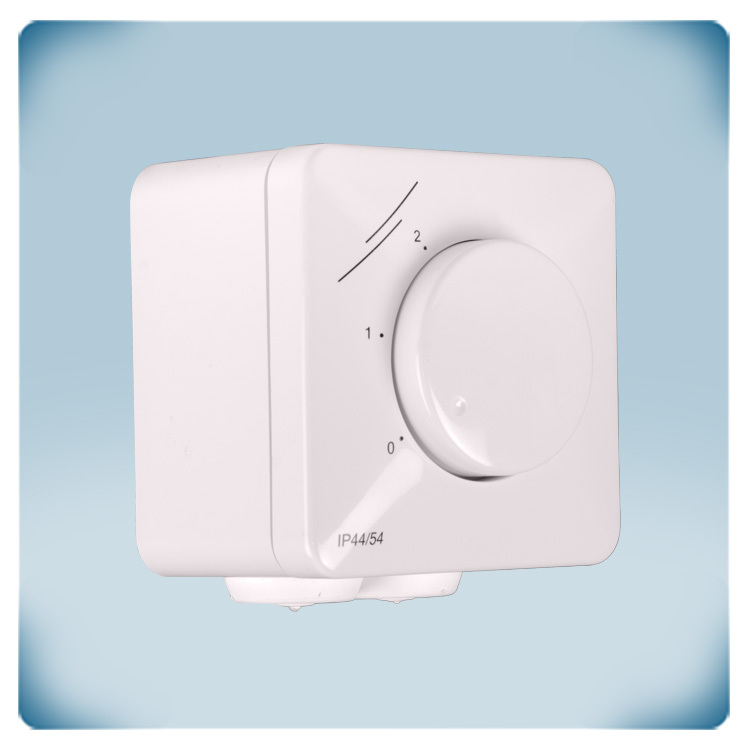

.webp "2 standenschakelaar voor multistage motor")

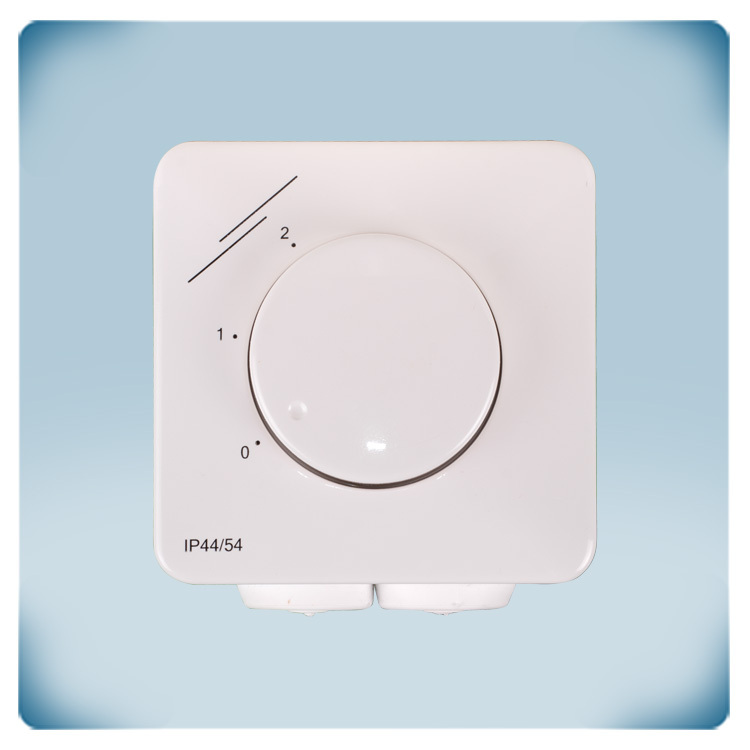

.webp "2 standenschaelaar voor multispeed motor")
.webp "2 standenschakelaar met uit stand")
CE conformiteit verklaring

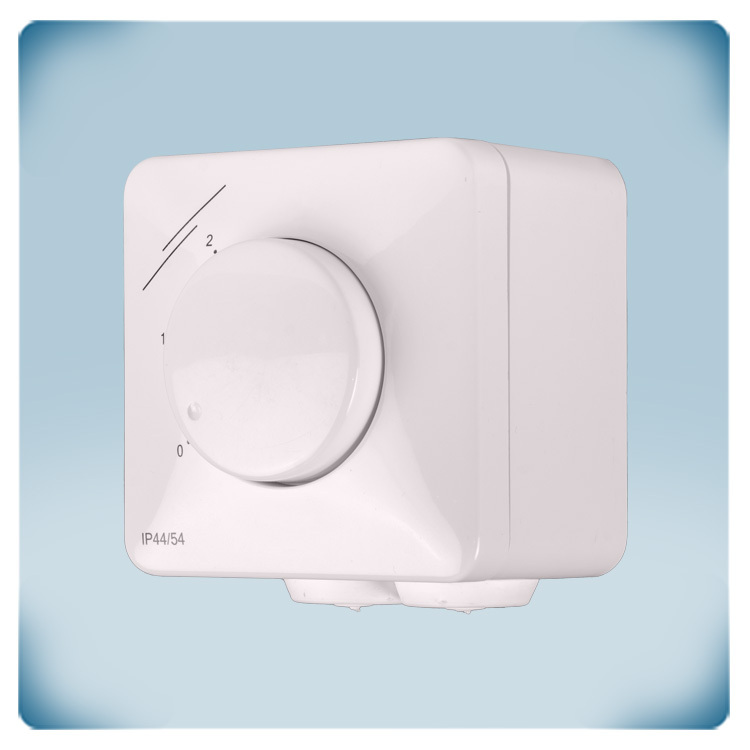

2-standenschakelaar | met UIT-stand
Productbeschrijving
De SMT-1-30-3A is een bedieningsschakelaar ontworpen voor het regelen van enkelfasige meertraps- of meersnelhedenmotoren.
Het is een passieve schakelaar die werkt zonder externe voeding. Het toestel verdeelt het netspanningssignaal eenvoudig naar 1 van zijn 2 uitgangen, waardoor je een nauwkeurige controle krijgt over de motorwerking, afhankelijk van de stand van de schakelaar.
De SMT-1-30-3A beschikt over een UIT-stand (OFF-position) en 2 afzonderlijke uitgangen om de netspanning van 230 VAC door te schakelen naar één van de twee klemmenblokken. Dankzij deze functie kan de ventilatorsnelheid van een meersnelhedenmotor eenvoudig worden aangepast, met 2 snelheidsniveaus voor een optimale afstemming. Voor betrouwbaarheid en efficiëntie in elke toepassing is de contactwaarde van de SMT-1-30-3A 10 A voor resistieve belastingen en 3 A voor inductieve belastingen.
De behuizing van de SMT-1-30-3A is geschikt voor zowel inbouw- (IP44) als opbouwmontage (IP54), wat het toestel veelzijdig en duurzaam maakt. Deze flexibiliteit zorgt ervoor dat het apparaat in verschillende omgevingen kan worden gebruikt en laat toe om de installatiemethode te kiezen die het best aansluit bij jouw behoeften.
Aanvullende specificaties en beschrijvingen
Hoe zorgen 2-standenmotoren voor een kostenefficiënte regeling?
Een 2-snelhedenmotor is een motor met 2 elektrische wikkelingen. Deze motoren zijn zo ontworpen dat er effectief 2 motoren op één stator zijn gewikkeld. Bij het inschakelen van de eerste wikkeling, accelereert de motor naar de lage snelheid. Bij het activeren van de tweede wikkeling versnelt de motor verder naar de hoge snelheid. In vergelijking met andere snelheidsregelingen verliest een 2-standenmotor minder vermogen, omdat de motor het grootste deel van de energie direct gebruikt en er geen elektrische pulswisseling nodig is. Tweesnelhedenmotoren zijn kosteneffectief voor toepassingen die slechts 2 snelheden vereisen en verlagen bovendien de kans op storingen. Ze worden vaak gebruikt in industriële machines en systemen waar 2 duidelijk verschillende snelheden nodig zijn, vaak met een operationele snelheid en een lagere snelheid voor gemakkelijk starten.
Hoe verandert een 2-standenmotor van snelheid?

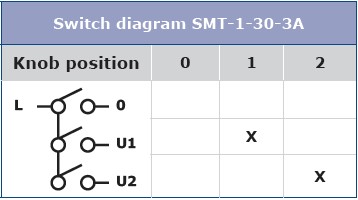

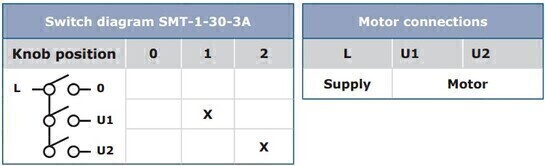

Een ventilator met een 2-snelhedenmotor heeft 2 aansluitpunten op de hoofdwikkeling van de motor. De voedingsspanning wordt aangesloten op 1 van deze 2 punten. De motorsnelheid hangt af van het gebruikte aansluitpunt. De regelaar voor een 2-snelhedenmotor schakelt de netspanning naar 1 van de beide contacten. Door de draaischakelaar naar een andere positie te draaien, wordt de spanning naar de andere wikkeling geleid, wat resulteert in een andere ventilatorsnelheid.
Wat maakt de installatie eenvoudig?
We begrijpen hoe belangrijk eenvoud is bij installatieprocessen. Deze handmatige schakelaar is ontworpen voor gemakkelijke integratie in bestaande HVAC-systemen. Of u nu een ervaren installateur bent of een eindgebruiker, het eenvoudige installatieproces zorgt voor een probleemloze ervaring. Verwijder de knop en de frontbehuizing door ze eenvoudig eruit te trekken, en monteer vervolgens de behuizing op of in de muur, afhankelijk van uw voorkeur. Sluit daarna de voedingsspanning aan en vervolgens de uitgangen op de ventilatormotor. Voor de installatie van de SMT heeft u alleen een set schroevendraaiers nodig. Let op de correcte montagepositie. Installeer het apparaat nooit ondersteboven!
Wat maakt de behuizing zo betrouwbaar?
De behuizing van de SMT-1-30 is vervaardigd uit hoogwaardig ASA-plastic in een crèmekleur (RAL9010). Dit materiaal is UV-bestendig en biedt uitstekende bescherming tegen stof, water en schokken. Een belangrijk voordeel is dat de schakelaar zowel geschikt is voor inbouw- als voor opbouwmontage. Hij kan dus in elke wandsoort worden geïnstalleerd – gyproc, baksteen of hout – zonder dat verschillende productversies nodig zijn. Bij inbouwmontage past hij perfect in een standaard Europese inbouwdoos en gaat hij naadloos op in het interieur.
De beschermingsgraad bedraagt IP44 voor inbouw- en IP54 voor opbouwmontage. Daarnaast heeft de schakelaar een stijlvolle, neutrale uitstraling die in elk interieur past. Eenvoudig schoon te maken met een vochtige doek.
Ontworpen met duurzaamheid als uitgangspunt, heeft deze handmatige bedieningsschakelaar een robuuste constructie die betrouwbaarheid garandeert in uiteenlopende HVAC-toepassingen. De schakelaar is ontworpen om de belasting van continu gebruik te weerstaan en biedt gebruikers een duurzame en betrouwbare oplossing voor hun ventilatorregeling.
