Datablad
2-stegs omkopplare | 2-stegs fläkt | OFF-läge
Produktbeskrivning

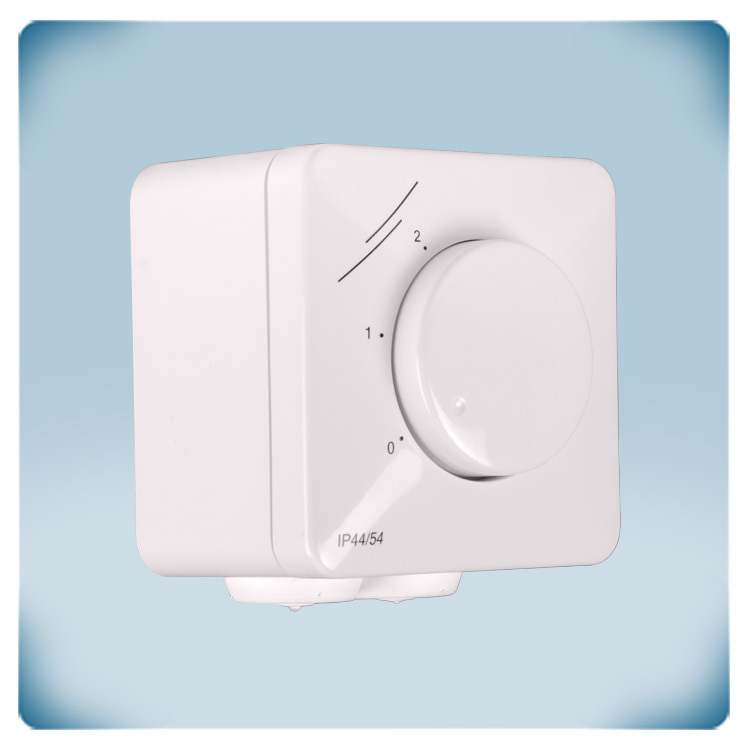

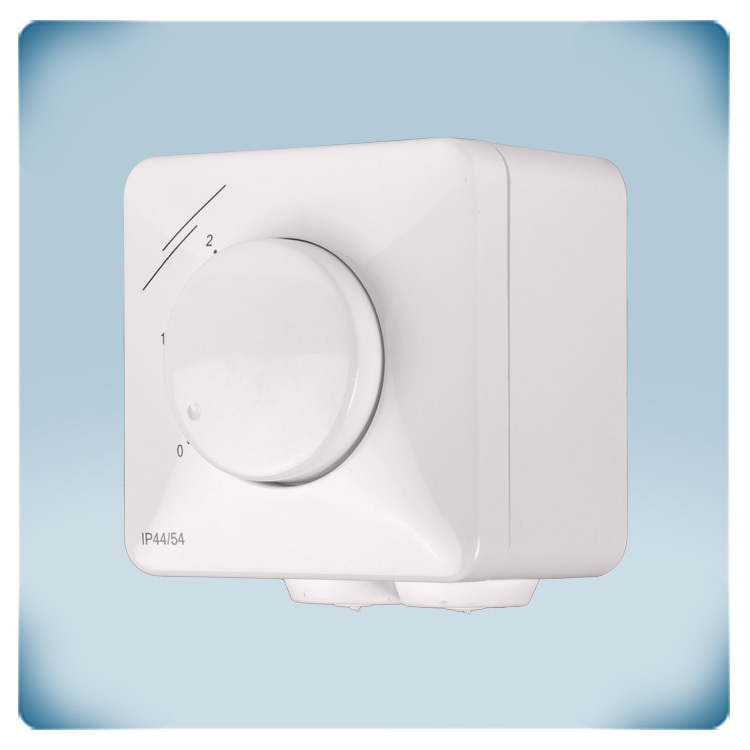

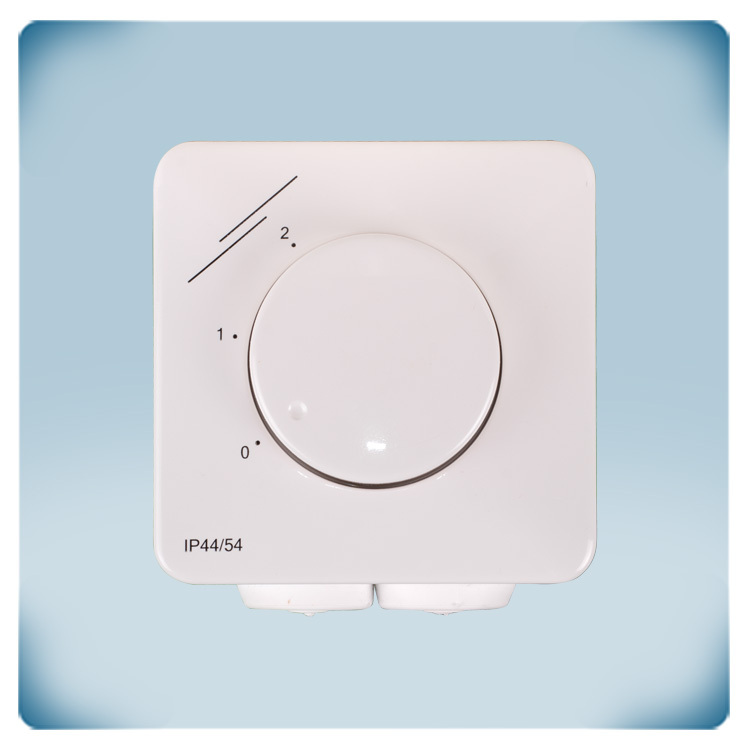

Omkopplare för styrning av 2-växlade fläktar. Omkopplaren överför matningsspänningen (230 VAC) till en av de två kopplingsplintarna. Detta gör det möjligt att justera fläkthastigheten i 2 steg. När omkopplaren är i nolläge stannar fläkten (OFF-läge). Kontakternas märkvärden är 10 A (resistiva belastningar) eller 3 A (induktiva belastningar). Kapslingen tillåter infälld montering (IP44) eller väggmontering (IP54).
Ytterligare specifikationer och beskrivning
Motorer med 2 varvtal
En motor med två varvtal är en motor med två elektriska lindningar. Dessa motorer är konstruerade på ett sådant sätt att det faktiskt är två motorer lindade på en stator. När den ena lindningen är spänningssatt accelererar den motorn till låg hastighet. När den andra lindningen aktiveras accelererar motorn ytterligare till full hastighet.
Reglera fläkthastigheten för 2-växlade motorer

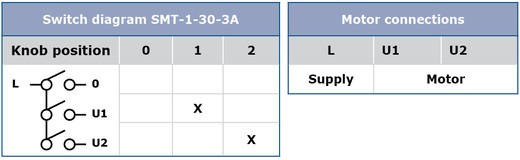

En fläkt med 2-växlad motor har 2 anslutningspunkter på huvudmotorns lindning. Motorns matningsspänning kan anslutas till en av dessa två punkter. Motorns varvtal beror på vilken anslutningspunkt som används. Styrenheten för en 2-växlad motor kommer därför att ansluta nätspänningen till en av de båda kontakterna. Om vridomkopplaren vrids till ett annat läge överförs spänningen till en annan motorlindning och detta resulterar i en annan fläkthastighet.
En kapsling, olika monteringsmöjligheter
Kapslingen är tillverkad av högkvalitativ ASA-plast. Detta material är UV-beständigt, skyddar mot stötar och ser snyggt ut. Det skyddar elektroniken mot inträngning av damm, smuts och vatten. Skyddsklassen är IP44 för infälld montering och IP54 för väggmontering.
En motor med två varvtal är en motor med två elektriska lindningar. Dessa motorer är konstruerade på ett sådant sätt att det faktiskt är två motorer lindade på en stator. När den ena lindningen är spänningssatt accelererar den motorn till låg hastighet. När den andra lindningen aktiveras accelererar motorn ytterligare till full hastighet.
Reglera fläkthastigheten för 2-växlade motorer
En fläkt med 2-växlad motor har 2 anslutningspunkter på huvudmotorns lindning. Motorns matningsspänning kan anslutas till en av dessa två punkter. Motorns varvtal beror på vilken anslutningspunkt som används. Styrenheten för en 2-växlad motor kommer därför att ansluta nätspänningen till en av de båda kontakterna. Om vridomkopplaren vrids till ett annat läge överförs spänningen till en annan motorlindning och detta resulterar i en annan fläkthastighet.
En kapsling, olika monteringsmöjligheter
Kapslingen är tillverkad av högkvalitativ ASA-plast. Detta material är UV-beständigt, skyddar mot stötar och ser snyggt ut. Det skyddar elektroniken mot inträngning av damm, smuts och vatten. Skyddsklassen är IP44 för infälld montering och IP54 för väggmontering.
