VVS-potentiometer | utan AV-läge | 5-24 VDC matning
Produktbeskrivning
Potentiometer för att styra EC-fläktar eller spjällställdon. Den kan även fjärrstyra AC-fläkthastighetsregulatorer eller frekvensomriktare. Matningsspänningen måste ligga mellan 5-24 VDC. Den kontinuerliga variabla utsignalen kan ställas in med en vridknapp. BT-versionen är utan avstängt läge. När vridknappen vrids helt moturs kommer styrsignalen att finnas på lägsta nivå. De höga och låga hastighetsnivåerna är justerbara via två trimmers. Både den lägsta och maximala utgångsnivån kan justeras i intervallet 0 - 100 % av den tillförda spänningen. Detta gör det möjligt att invertera styrutgången (minimum - max eller max - min). Det finns alltid 20 % minsta kontrollintervall mellan de värden som bestäms av trimmarna. Den stänksäkra kapslingen möjliggör infälld montering (IP44) eller ytmontering (IP54).
Ytterligare specifikationer och beskrivning
VVS potentiometer
Denna potentiometer genererar en analog utgång eller styrsignal för att styra andra enheter som en EC-fläkt eller fläkthastighetsregulator. Styrsignalen (utgång potentiometer) ökar eller minskar beroende på vridknappens läge. Denna styrsignal kan direkt styra EC-fläktar eller spjällställdon. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien).
T.ex. potentiometern kan installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller elskåp.

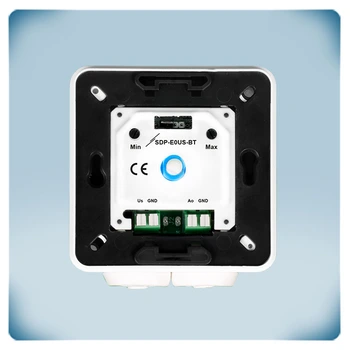

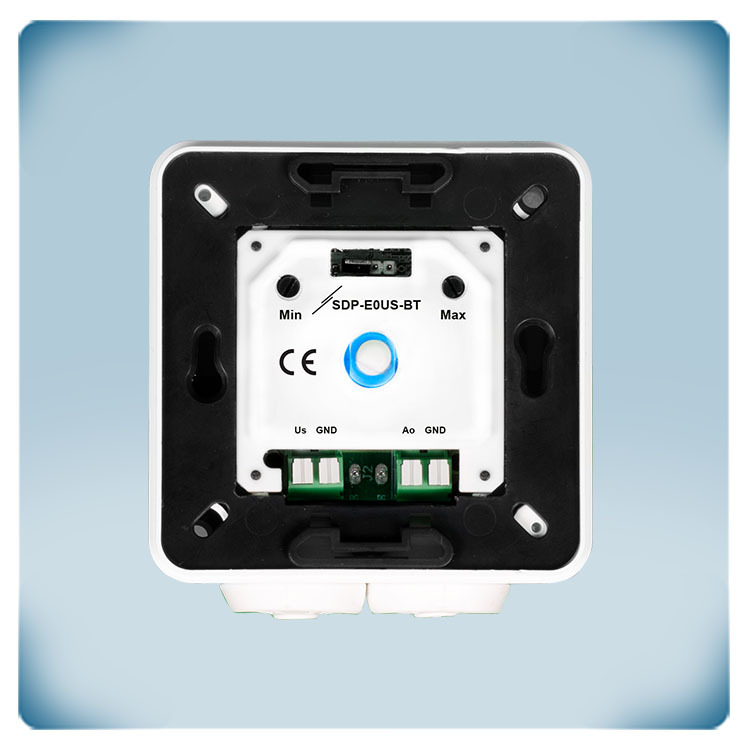

Justerbar minimi- och maxnivå
För vissa tillämpningar är det önskvärt att justera styrsignalens nedre och höga gräns. Vissa EC-motorer eller spjällställdon kan inte hantera styrsignaler som är för låga. Styrsignalens nedre gräns kan justeras via en inbyggd trimmer. Ibland är en fläkt överdimensionerad. I så fall kan styrsignalens övre gräns reduceras via den maximala hastighetstrimmern. Detta kommer att begränsa den maximala fläkthastigheten.
Vilka är styrsignalens gränser?
De höga och låga nivåerna är justerbara via två trimmers. Både lägsta och maximala utgångsnivån kan justeras i intervallet 0 - 100 % av den tillförda spänningen som ligger mellan 5 - 24 VDC. Detta gör det möjligt att invertera styrutgången. Om den lägsta utgångsnivån är inställd lägre än den maximala utgångsnivån, kommer potentiometern att arbeta från minimum till maximum. Detta är fabriksinställt. Om den lägsta utgångsnivån ställs in högre än max utgångsnivån, kommer potentiometern att arbeta från max till minimum. Det finns alltid 20 % minsta kontrollintervall mellan de värden som bestäms av trimmarna.
Utan avstängt läge
I vissa tillfällen är det tekniskt eller juridiskt nödvändigt att säkerställa en minimal lufttillförsel under alla omständigheter. Eftersom denna potentiometer inte har ett avstängt läge kommer styrsignalen aldrig att nå 0 V. Även när vridknappen är i minimiläge (vridit moturs) kommer styrsignalen att vara på minimivärde. Denna låga nivå kan justeras via den inbyggda trimmern.
∞ Vad är en styrsignal?
