Технічні дані
Потенціометр ОвіК | без положення вимк. | 5-24 VDC
Опис продукту
SDP-E0US-BT - це ваше рішення для точного керування у вентиляційних системах. Цей потенціометр з розширеними функціями дозволяє керувати ЕС-вентиляторами, приводами заслінок, контролерами швидкості вентиляторів змінного струму або частотними інверторами. Завдяки діапазону напруги живлення від 5 до 24 VDC, він може бути легко адаптований до різних потреб.
Керуйте за допомогою безперервного змінного вихідного сигналу, який налаштовується вручну за допомогою поворотної ручки. SDP-E0US-BT не має вимикача. Вам не потрібно турбуватися про те, що ви випадково вимкнете систему. Точно налаштуйте систему за допомогою тримерів в діапазоні 0 - 100% від напруги живлення. Точно налаштуйте систему за допомогою регульованих тримерів в діапазоні від 0 до 100% напруги живлення. Ця унікальна функція дозволяє інвертувати вихідний сигнал управління, пропонуючи гнучкість налаштування - швидкість від мінімальної до максимальної або навпаки.
SDP-E0US-BT, створений для довговічності, має бризкозахищений корпус, що дозволяє встановлювати його як у врізну коробку (IP44), так і на будь-яку вертикальну поверхню (IP54). Така універсальність гарантує надійну роботу в різних середовищах. Незалежно від того, чи потрібна вам ефективність, точність або адаптивність, SDP-E0US-BT є найкращим вибором для керування вентиляційними системами.
Додаткові характеристики та опис
Потенціометр ОвіК
Цей потенціометр має аналоговий вихід та керівний сигнал для управління іншими пристроями, такими як EC вентилятор або регулятор швидкості вентилятора. Керівний сигнал (вихідний потенціометр) збільшується або зменшується відповідно до положення поворотної ручки. Цей сигнал може безпосередньо керувати EC-вентиляторами або приводами заслінок. Він також може дистанційно управляти регуляторами швидкості АС вентилятора (серії EVS або MVS) або частотними інверторами (серія FI-E).
Наприклад, потенціометр можна встановити у вітальні, тоді як регулятор швидкості вентилятора в технічному приміщенні або в електричній шафі.
Регульований мінімальний і максимальний рівень

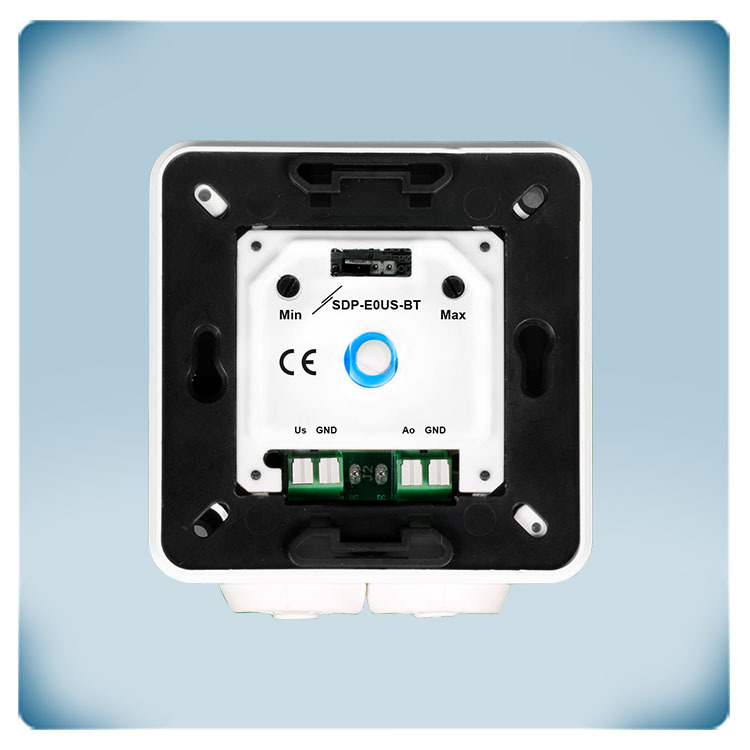

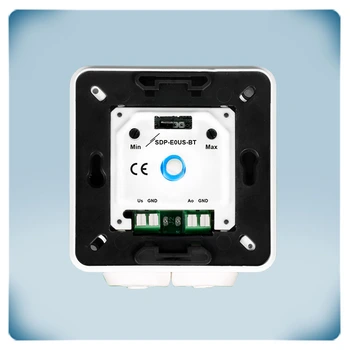

Для деяких застосувань бажано налаштувати нижню межу і верхню межу керівного сигналу. Деякі ЕС двигуни або приводи заслінок не можуть обробляти керуючі сигнали, які є занадто низькими. Нижню межу керуючого сигналу можна регулювати за допомогою вбудованого тримера. Іноді розмір вентилятора занадто великий. У цьому випадку верхню межу керівного сигналу можна зменшити за допомогою максимального тримера. Це обмежить максимальну швидкість вентилятора.
Наприклад, потенціометр можна встановити у вітальні, тоді як регулятор швидкості вентилятора в технічному приміщенні або в електричній шафі.
Регульований мінімальний і максимальний рівень
Для деяких застосувань бажано налаштувати нижню межу і верхню межу керівного сигналу. Деякі ЕС двигуни або приводи заслінок не можуть обробляти керуючі сигнали, які є занадто низькими. Нижню межу керуючого сигналу можна регулювати за допомогою вбудованого тримера. Іноді розмір вентилятора занадто великий. У цьому випадку верхню межу керівного сигналу можна зменшити за допомогою максимального тримера. Це обмежить максимальну швидкість вентилятора.
Перемичка для вибору режиму виходу
Режим виходу вибирається вручну за допомогою перемички, яка встановлюється на контакти. Якщо перемичка встановлена на контакти 1 і 2, то режим сигналу виходу - напруга; якщо на контакти 2 і 3 - струм; якщо на контакти 3 і 4 - ШІМ.
Які рівні має керівний сигнал?
Високий і низький рівні регулюються за допомогою двох тримерів. Як мінімальний, так і максимальний вихідний рівень можна регулювати в діапазоні від 0 до 100 % від напруги, що подається. Напруга повинна бути в діапазоні 5 – 24 VDC. Це дає можливість інвертувати керуючий вихід. Якщо мінімальний вихідний рівень встановлений нижче максимального, потенціометр буде працювати від мінімуму до максимуму. Це заводські налаштування за замовчуванням. Якщо мінімальний вихідний рівень встановлений вище, ніж максимальний вихідний рівень, потенціометр буде працювати від максимуму до мінімуму. Завжди існує мінімальний діапазон регулювання 20% між значеннями, визначеними тримерами.
Без положення ВИМК.
У деяких випадках технічно або юридично потрібно забезпечити мінімальну подачу повітря за будь-яких обставин. Оскільки цей потенціометр без положення ВИМК., керуючий сигнал ніколи не досягне 0 В. Навіть коли поворотна ручка перебуває в мінімальному положенні (повернута проти годинникової стрілки), керуючий сигнал матиме мінімальне значення. Цей низький рівень можна відрегулювати за допомогою вбудованого тримера.
Що таке керуючий сигнал?
Режим виходу вибирається вручну за допомогою перемички, яка встановлюється на контакти. Якщо перемичка встановлена на контакти 1 і 2, то режим сигналу виходу - напруга; якщо на контакти 2 і 3 - струм; якщо на контакти 3 і 4 - ШІМ.
Які рівні має керівний сигнал?
Високий і низький рівні регулюються за допомогою двох тримерів. Як мінімальний, так і максимальний вихідний рівень можна регулювати в діапазоні від 0 до 100 % від напруги, що подається. Напруга повинна бути в діапазоні 5 – 24 VDC. Це дає можливість інвертувати керуючий вихід. Якщо мінімальний вихідний рівень встановлений нижче максимального, потенціометр буде працювати від мінімуму до максимуму. Це заводські налаштування за замовчуванням. Якщо мінімальний вихідний рівень встановлений вище, ніж максимальний вихідний рівень, потенціометр буде працювати від максимуму до мінімуму. Завжди існує мінімальний діапазон регулювання 20% між значеннями, визначеними тримерами.
Без положення ВИМК.
У деяких випадках технічно або юридично потрібно забезпечити мінімальну подачу повітря за будь-яких обставин. Оскільки цей потенціометр без положення ВИМК., керуючий сигнал ніколи не досягне 0 В. Навіть коли поворотна ручка перебуває в мінімальному положенні (повернута проти годинникової стрілки), керуючий сигнал матиме мінімальне значення. Цей низький рівень можна відрегулювати за допомогою вбудованого тримера.
Що таке керуючий сигнал?
