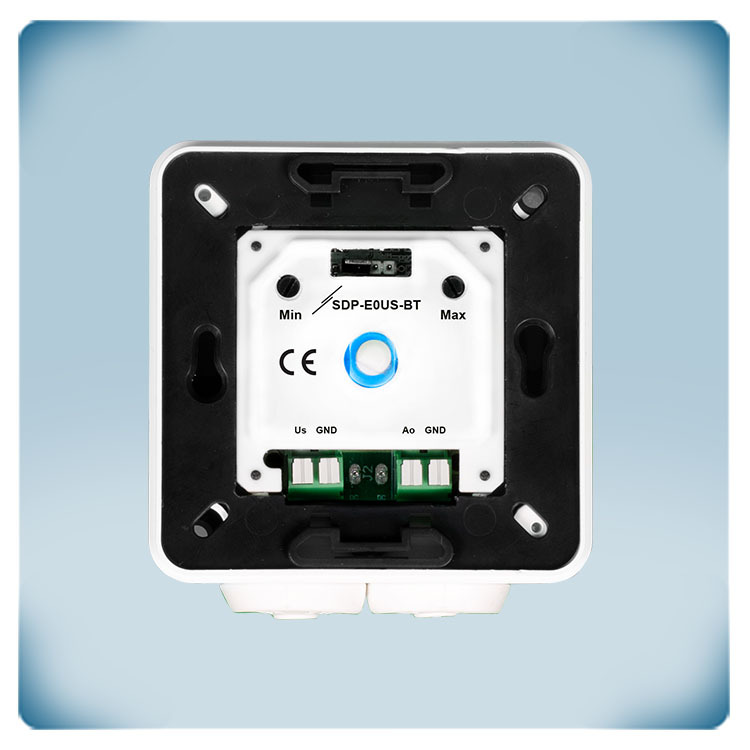

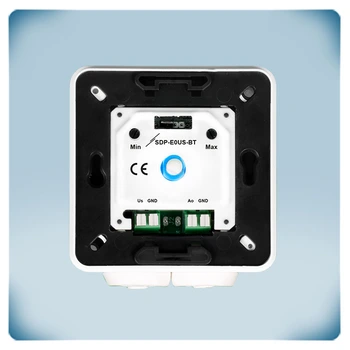

.webp "Potenciometro be išjungta padėties pajungimas")
CE deklaracija
ŠVOK potenciometras | nėra OFF padėties | Maitinimas 5-24 VDC
Produkto aprašymas
Potenciometras EC ventiliatoriams arba sklendės pavaroms valdyti. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatoriaus greičio reguliatorius arba dažnio keitiklius.
Maitinimo įtampa turi būti 5-24 VDC. Išėjimo signalą galima nustatyti sukamąja rankenėle. Ši sukamoji rankenėlė neturi išjungimo padėties. Kai sukamoji rankenėlė pasukama iki galo prieš laikrodžio rodyklę, valdymo signalas bus minimalus. Maksimalus ir minimalus greičiai keičiami dviem trimeriais. Tiek minimalų, tiek maksimalų išėjimo lygį galima reguliuoti nuo 0 iki 100 % maitinimo įtampos. Tai leidžia keisti išėjimo valdymą nuo minimalaus iki maksimalaus arba nuo maksimalaus iki minimalaus. Minimalus valdymo diapazonas tarp trimerių nustatytų verčių visada yra 20 %.
Apsaugantis nuo purslų korpusas tinkmas potinkiniam (IP44) arba virštinkiniam (IP54) montavimui.
Papildomos specifikacijos ir aprašymas
Ką daro OFF padėtis?
Kai kuriais atvejais techniniu ar teisiniu požiūriu būtina užtikrinti minimalų oro tiekimą bet kokiomis sąlygomis. Kadangi šis potenciometras neturi OFF (išjungimo) padėties, valdymo signalas niekada nepasieks 0 V. Net kai sukamoji rankenėlė yra minimalaus nustatymo padėtyje (pasukta prieš laikrodžio rodyklę), valdymo signalas išliks minimaliame lygyje. Šį žemą lygį galima sureguliuoti integruotu trimeriu.
Kokie išėjimai galimi?
Potenciometras turi kontaktus kuriuos trumpiklio pagalba užtrumpinus galima nusistatyti norimą išėjimo signalą: 0 - 100% Us, 0-20 mA, 0-100% PWM
Koks maitinimas reikalingas potenciometrui?
Tai gana univesalus potenciometras kurio maitinimas gali sviruoti diapazone: 5–24 VDC
Kokios yra valdymo signalo ribos?
Aukštasis ir žemasis lygiai reguliuojami dviem trimeriais. Tiek minimalų, tiek maksimalų išėjimo lygį galima nustatyti 0–100 % maitinimo įtampos ribose. Maitinimo įtampa turi būti 5–24 VDC diapazone. Tai leidžia invertuoti valdymo išėjimą. Jei minimalus išėjimo lygis nustatytas mažesnis nei maksimalus, potenciometras veiks nuo minimumo iki maksimumo. Tai yra gamyklinis (numatytasis) nustatymas. Jei minimalus išėjimo lygis nustatytas didesnis nei maksimalus, potenciometras veiks nuo maksimumo iki minimumo. Pavyzdžiui, jei minimumas nustatytas ties 20 % maitinimo įtampos (Us), o maksimumas – ties 80 % maitinimo įtampos, reguliavimas vyks nuo minimumo iki maksimumo, t. y. 20–80 % maitinimo įtampos (Us) ribose. Tačiau jei minimalus nustatymas yra 80 % Us, o maksimalus – 40 %, reguliavimas vyks nuo maksimumo iki minimumo. Tarp trimeriais nustatytų reikšmių visada išlieka ne mažesnis kaip 20 % minimalus valdymo diapazonas.
Aukštasis ir žemasis lygiai reguliuojami dviem trimeriais. Tiek minimalų, tiek maksimalų išėjimo lygį galima nustatyti 0–100 % maitinimo įtampos ribose. Maitinimo įtampa turi būti 5–24 VDC diapazone. Tai leidžia invertuoti valdymo išėjimą. Jei minimalus išėjimo lygis nustatytas mažesnis nei maksimalus, potenciometras veiks nuo minimumo iki maksimumo. Tai yra gamyklinis (numatytasis) nustatymas. Jei minimalus išėjimo lygis nustatytas didesnis nei maksimalus, potenciometras veiks nuo maksimumo iki minimumo. Pavyzdžiui, jei minimumas nustatytas ties 20 % maitinimo įtampos (Us), o maksimumas – ties 80 % maitinimo įtampos, reguliavimas vyks nuo minimumo iki maksimumo, t. y. 20–80 % maitinimo įtampos (Us) ribose. Tačiau jei minimalus nustatymas yra 80 % Us, o maksimalus – 40 %, reguliavimas vyks nuo maksimumo iki minimumo. Tarp trimeriais nustatytų reikšmių visada išlieka ne mažesnis kaip 20 % minimalus valdymo diapazonas.
Kaip valdomas ventiliatorius?
Dėka minimalaus ir maksimalaus greičio nustatymo trimerių potenciometro išįjimo įtampą galime valdyti nuo minimum iki maksimumo arba nuo maksimumo iki monimumo.
Korpusas
Puikaus naujo dizaino korpusas lengvai bus pritaikomas ir prie daugelio interjerų, o univesalus korpusas suteikia galimybę potenciometrą montuoti tiek ant paviršiaus tokiu atveju korpuso sandarumas atitinka IP54 saugumo klasę, tiek potenciometrą galima montuoti į standartinę montažinę dėžutę, tada korpusas atitinka IP44 saugumo klasę.
