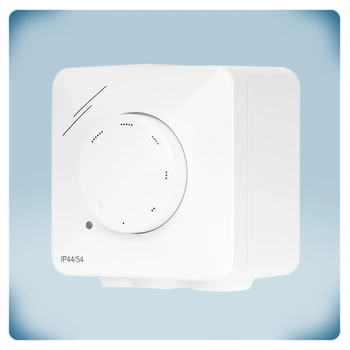

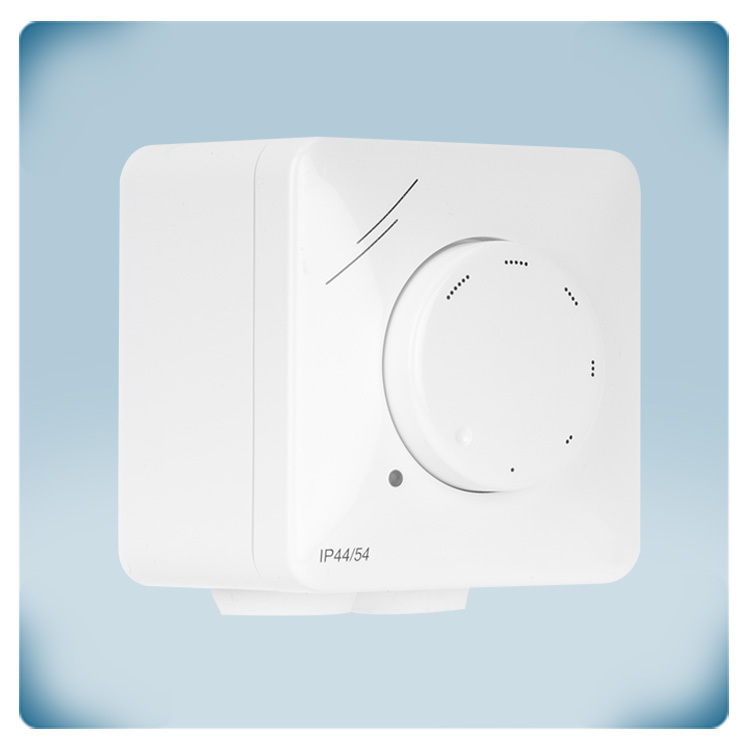

Varvtalsregulator för fläkt | driftindikering – 2,5 A

Hur erbjuder LTYN-serien användarvänlig och effektiv fläktstyrning för bostäder?

I bostadsmiljöer behövs vanligtvis en enkel och samtidigt kostnadseffektiv styrningslösning. LTYN-serien har en stilren design som passar alla inredningsstilar. Att reglera fläkthastigheten med denna regulator är lika enkelt som att tända och släcka belysningen hemma. Med hjälp av den enda knappen – ett vridreglage – kan fläkthastigheten ställas in från minimum till maximum genom att helt enkelt vrida reglaget medurs. Enheten erbjuder en robust och tillförlitlig styrningslösning som minskar fläktens ljudnivå och förlänger livslängden på den anslutna motorn tack vare den använda TRIAC-tekniken.

Lägre fläkthastighet förbrukar betydligt mindre energi än drift vid maximal hastighet och kan ofta användas, vanligtvis under perioder då lokalerna står tomma eller endast har få personer närvarande. Enheten erbjuder enkel manuell styrning, driftsäkerhet och energieffektivitet.

Hur fungerar TRIAC-tekniken vid reglering av växelströmsmotorers hastighet?

TRIAC – en förkortning av Triode for Alternating Current – är en elektronisk komponent med tre anslutningar som leder ström i båda riktningarna när den aktiveras. Generellt är en TRIAC en halvledarkomponent som kan användas som en brytare i växelströmssystem. Tekniken kallas fasvinkelstyrning och bygger på halvledarens förmåga att börja leda ström när dess styrelektrod aktiveras och att automatiskt sluta leda när strömmen genom komponenten sjunker till noll.

Hur kan läget ”OFF” hanteras för kontinuerlig fläktdrift?

LTYN har ett OFF-läge – när reglaget vrids moturs stannar motorn. Vid behov kan OFF-läget avaktiveras. I så fall kan motorn fortsätta att vara i drift när matningsspänningen är tillgänglig, det vill säga när enheten är ansluten till elnätet, även om enheten inte har aktiverats manuellt genom att vrida på reglaget.

Som standard ansluts matningsspänningen till LTYN via plintarna ↑ och N. Om du vill avaktivera OFF-läget måste matningsspänningen i stället anslutas via plintarna för den oreglerade utgången, det vill säga ↓ och N.

Vad är syftet med och funktionen hos den oreglerade utgången?

LTYN har en oreglerad utgång som är aktiv när motorn är aktiverad. Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är i drift.

Den oreglerade utgången används för att styra externa enheter, exempelvis spjäll, reläer och driftindikatorer, som kan fungera utan att den inkommande spänningen behöver regleras.

Regulatorn styr alltså fläkten via den så kallade ”reglerade utgången” genom att reglera spänningen, samtidigt som det finns möjlighet att styra ytterligare en enhet. Spänningen vid den oreglerade utgången är däremot oreglerad, det vill säga antingen 0 V eller 230 V.

Hur optimeras fläktens minimihastighet för bästa prestanda och lägre ljudnivå?

LTYN har en inbyggd trimmer för justering av fläktens minimihastighet. Motorn kan avge något mer ljud vid lägre hastigheter. Motorns minimispänning kan justeras för att förhindra att motorn stannar vid låga hastigheter med hjälp av trimmern för minimihastighet. Inställningen kan justeras inom intervallet 20–70 % av matningsspänningen.

Vad är syftet med den integrerade LED-indikatorn?

Den orange LED-indikatorn visar enhetens driftstatus. Vid normal motordrift lyser den orange LED-indikatorn med fast sken.

Vilka motortyper är kompatibla och kan flera motorer anslutas?

Serien är avsedd för växelströmsfläktar (AC), och regleringen sker genom att sänka motorspänningen. AC-fläktar drivs med växelström och omvandlar elektrisk energi till mekanisk effekt. Det innebär att serien endast är lämplig för motorer vars hastighet kan regleras genom spänningsreglering.

Du kan ansluta flera motorer till regulatorn, förutsatt att den maximala strömgränsen inte överskrids. Om du är osäker på vilken motortyp du har rekommenderar vi starkt att du läser den medföljande dokumentationen noggrant eller kontaktar motortillverkaren.

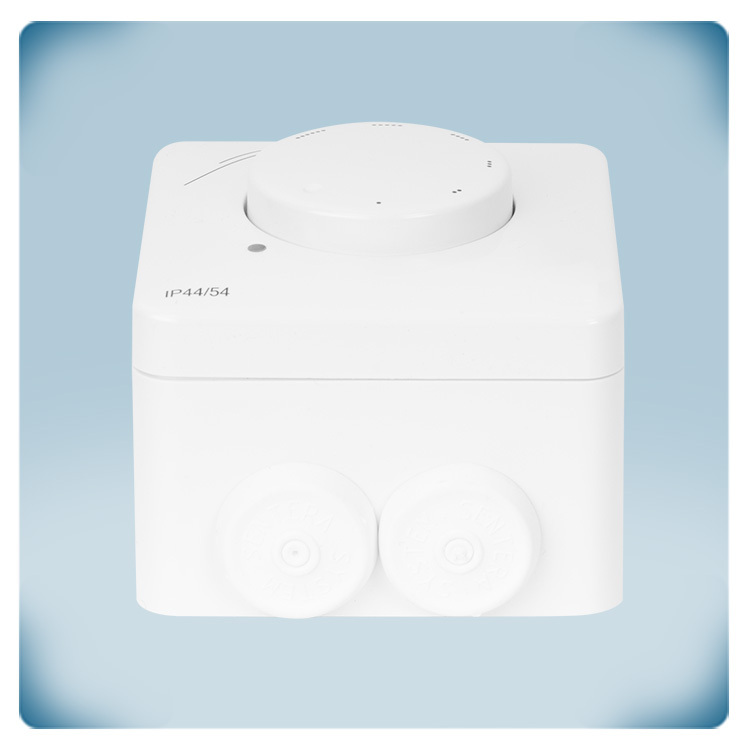

Vilka egenskaper har kapslingen när det gäller design, hållbarhet och montering?

LTYN kapsling är tillverkad av högkvalitativ vit ASA-plast. Materialet är UV-beständigt och skyddar elektroniken mot damm, vatten och stötar.

LTYN kan i princip installeras i alla typer av väggar och är lämplig för både infälld och utanpåliggande montering. Vid infälld montering passar den perfekt i en standardiserad europeisk apparatdosa. Kapslingens skyddsklass är IP44 vid infälld montering och IP54 vid utanpåliggande montering.

Enheten är mycket enkel att rengöra med enbart en fuktig trasa.
