Datenblatt

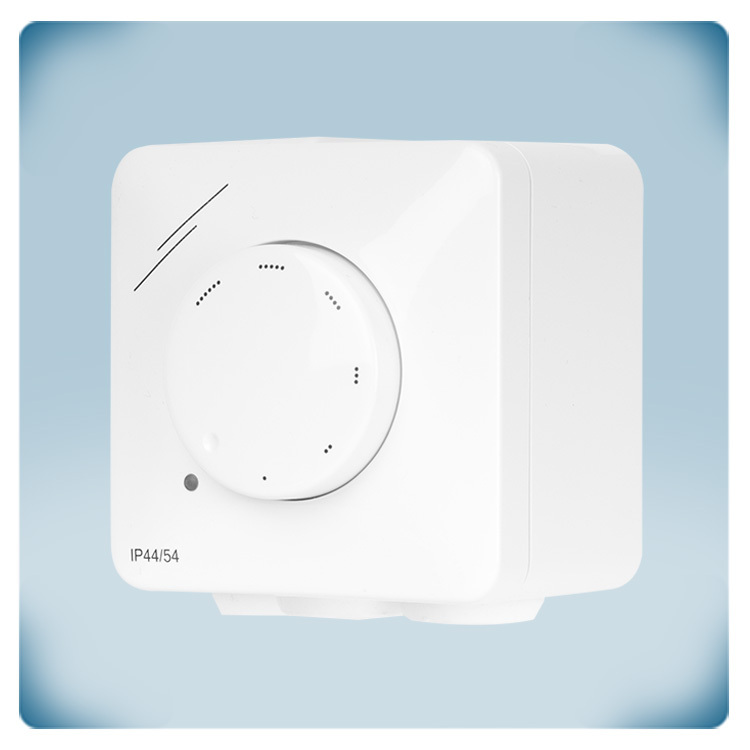

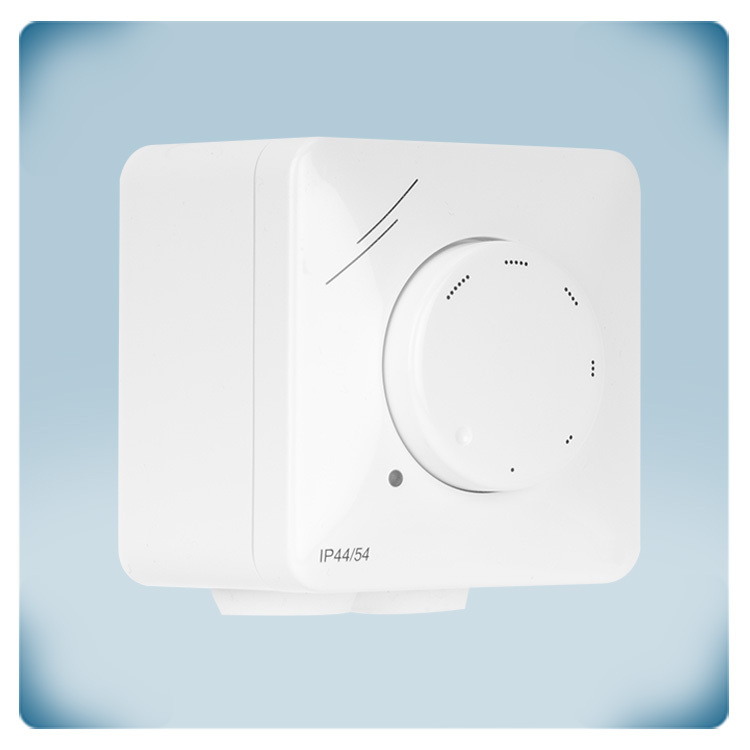

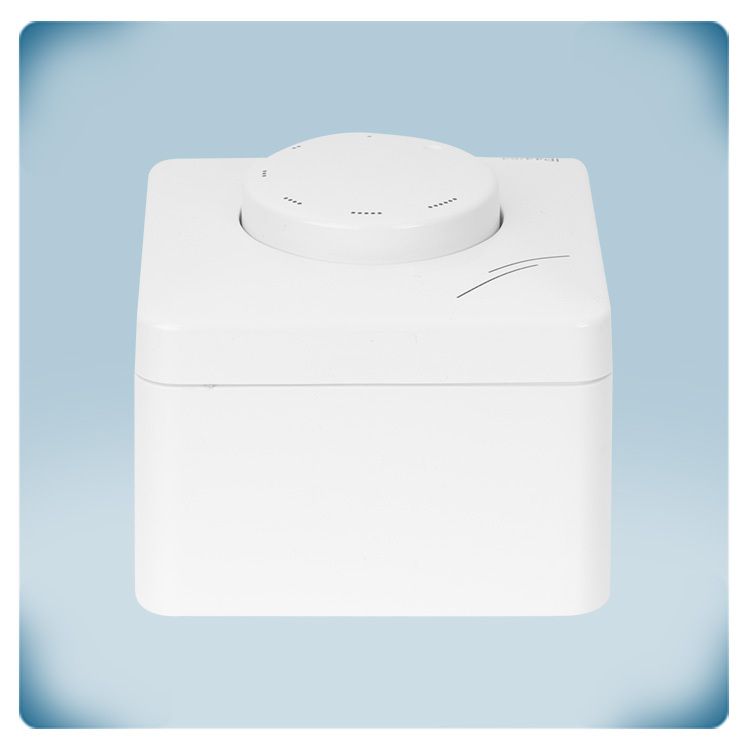

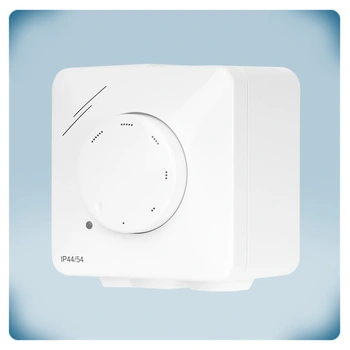

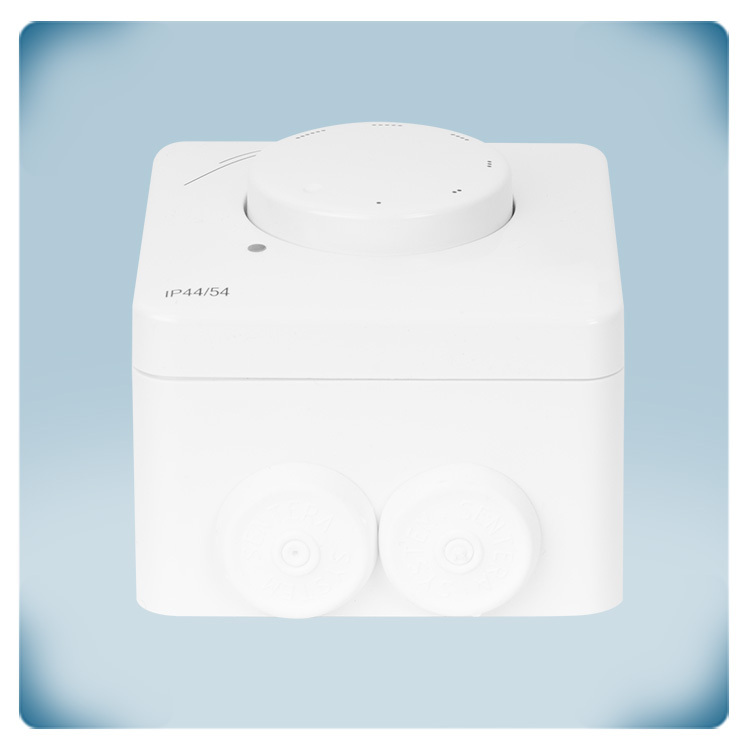

Drehzahlregler für Ventilatoren | Betriebsanzeige – 2,5 A
Produktbeschreibung
Dieser Regler ist für Einphasenmotoren mit einem maximalen Strom von 2,5 A ausgelegt. Er ermöglicht eine einfache Drehzahlregelung von niedrig bis hoch. Die Mindestdrehzahl lässt sich über einen internen Trimmer einstellen.
Zur präzisen Regelung der Motorspannung verwendet das Gerät die TRIAC-Technologie. Eine orangefarbene LED-Betriebsanzeige signalisiert den Betrieb des Geräts.
Der Regler eignet sich sowohl für Wohnbereiche als auch für gewerbliche Anwendungen. Er kann unterputz mit Schutzart IP44 oder aufputz mit Schutzart IP54 montiert werden.
Zusätzliche Spezifikationen und Beschreibung
Wie ermöglicht die LTYN-Serie eine vereinfachte Ventilatordrehzahlregelung?
Die LTYN-Serie von Sentera umfasst elektronisch gesteuerte Ventilatordrehzahlregler mit manueller Bedienung und bietet eine vereinfachte Lösung zur Lüftungssteuerung. Über einen einzigen Drehknopf lässt sich die Ventilatordrehzahl durch Drehen im Uhrzeigersinn stufenlos von minimal bis maximal einstellen. Durch Drehen gegen den Uhrzeigersinn wird der Motor ausgeschaltet. Die Serie ähnelt der MTYN-Serie sehr; der einzige Unterschied ist die integrierte LED-Betriebsanzeige.
Wie kann die Position „OFF“ für den Dauerbetrieb deaktiviert werden?
Der LTYN verfügt über eine OFF-Position: Wird der Drehknopf gegen den Uhrzeigersinn gedreht, stoppt der Motor. Bei Bedarf kann diese OFF-Position jedoch deaktiviert werden. In diesem Fall kann der Motor laufen, sobald der Regler an das Stromnetz angeschlossen ist. Das bedeutet, dass der Ventilator bei vorhandener Versorgungsspannung auch dann läuft, wenn der Regler ausgeschaltet ist. Standardmäßig wird die Versorgungsspannung des LTYN über die Klemmen ↑ und N angeschlossen. Um die OFF-Position zu deaktivieren, muss die Versorgungsspannung über die Klemmen für den ungeregelten Ausgang angeschlossen werden, nämlich ↓ und N.
Welchen Zweck und welche Funktion hat der ungeregelte Ausgang?
Die Serie verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird als ungeregelt bezeichnet, weil er entweder EIN (230 Volt) oder AUS (0 Volt) ist.
Wenn die Versorgungsspannung an die Klemmen ↑ und N angeschlossen wird, ist der ungeregelte Ausgang aktiv, während der Motor läuft. Dieser Ausgang kann zum Anschluss einer Lampe, eines Ventils usw. oder für den Anschluss eines Drei-Leiter-Motors verwendet werden. Er dient somit zur Steuerung externer Geräte, die ohne eine Regelung der Eingangsspannung betrieben werden können. Anders ausgedrückt: Der LTYN regelt den Ventilator über den geregelten Ausgang durch Anpassung der Spannung und ermöglicht zusätzlich die Steuerung eines weiteren Geräts. In diesem Fall wird die Spannung jedoch nicht geregelt, sondern beträgt entweder 0 V oder 230 V.
Wird die Versorgungsspannung standardmäßig angeschlossen, ist der ungeregelte Ausgang des Reglers aktiv, solange der Motor läuft. Das bedeutet: Wenn der Ventilator stoppt, wird das angeschlossene externe Gerät ausgeschaltet – das Ventil schließt oder die Lampe erlischt. Während der Ventilator läuft, bleibt das Ventil geöffnet und die Lampe eingeschaltet. Der maximale Strom des ungeregelten Ausgangs beträgt 2 A.
Wie wird die minimale Ventilatordrehzahl eingestellt und optimiert?
Der LTYN verfügt über einen internen Trimmer zur Einstellung der minimalen Ventilatordrehzahl. Es ist normal, dass der Motor bei niedrigen Drehzahlen etwas mehr Geräusche erzeugt. Deshalb kann die minimale Motorspannung angepasst werden, um zu verhindern, dass der Motor aufgrund von Schwankungen der Netzspannung stehen bleibt. Mit dem Trimmer lässt sich die minimale Motorspannung im Bereich von 20 bis 70 % der Versorgungsspannung einstellen, was ungefähr 80 bis 180 V AC entspricht.
Welchen Zweck hat die integrierte LED-Anzeige?
Die orangefarbene LED zeigt den Betriebsstatus an. Während des normalen Motorbetriebs leuchtet die orangefarbene LED dauerhaft.
Welche Eigenschaften bietet das Gehäuse hinsichtlich Design, Haltbarkeit und Montage?
Das Gehäuse des LTYN besteht aus robustem, weißem ASA-Kunststoff. Das Material ist UV-beständig und schützt vor Staub, Spritzwasser und Stößen. Darüber hinaus kann der LTYN dank seiner Eignung für Unterputz- und Aufputzmontage an unterschiedlichen Wandtypen installiert werden. Bei der Unterputzmontage passt er perfekt in eine europäische Standard-Unterputzdose. Zur Reinigung genügt ein feuchtes Tuch.
