Техническа спецификация

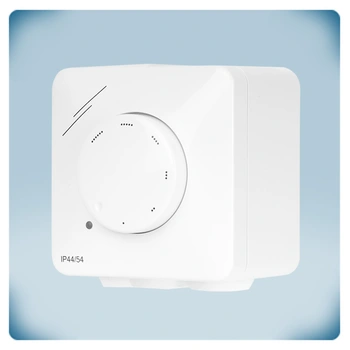

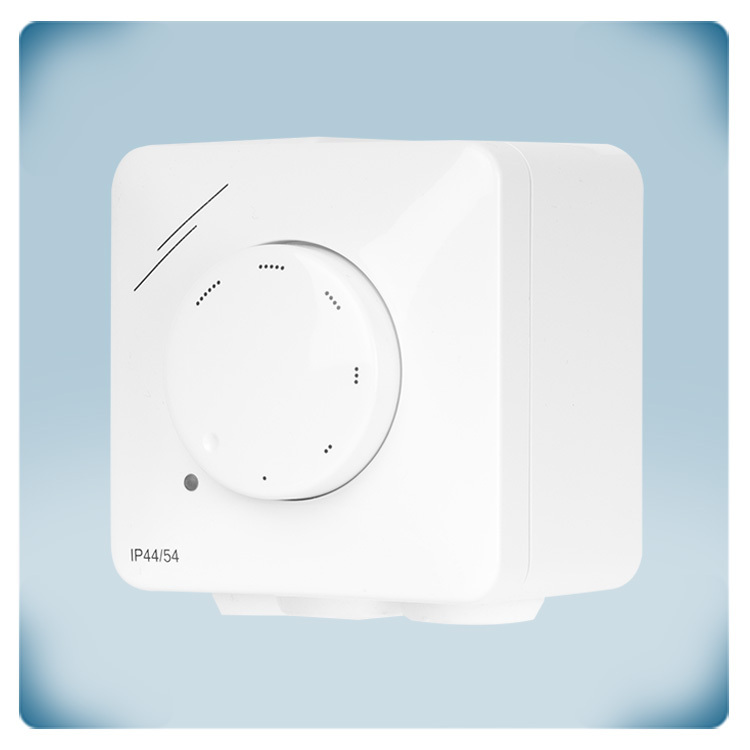

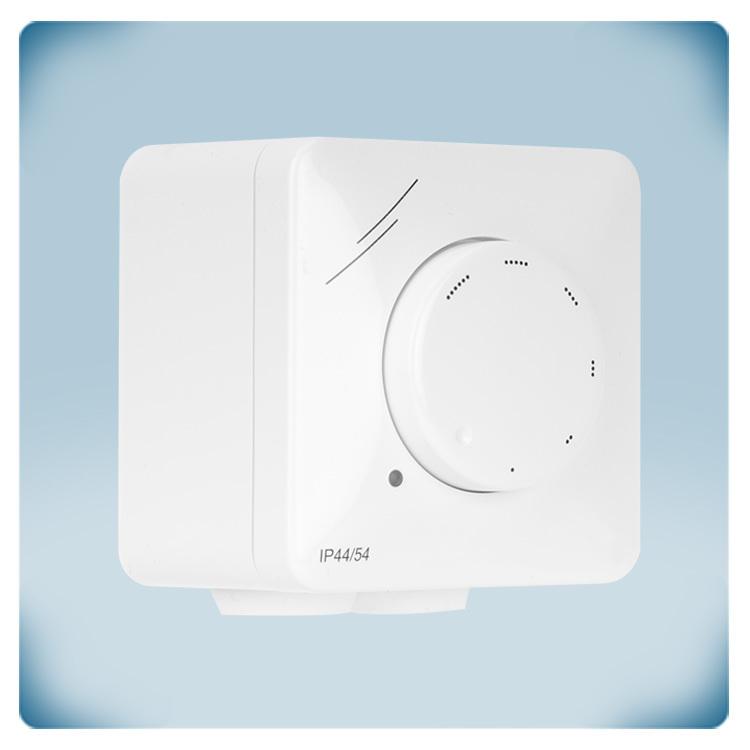

Регулатор на скоростта на вентилатор | LED | 2,5 A | Ниска към висока
Описание на продукта
Този регулатор е предназначен за еднофазни двигатели с максимален ток 2,5 A. Той осигурява лесно регулиране на скоростта на вентилатора от ниска до висока, като минималната скорост се настройва чрез вграден тример.
За прецизно регулиране на напрежението на двигателя устройството използва TRIAC технология. То разполага и с оранжев LED индикатор, който показва, когато устройството работи.
Подходящ както за жилищни, така и за търговски помещения, регулаторът може да се използва както за вграден монтаж със степен на защита IP44, така и за повърхностен монтаж със степен на защита IP54.
Допълнителни спецификации и описание
Как серията LTYN осигурява лесно и ефективно управление на вентилаторите в дома?
В жилищните помещения обикновено е необходимо просто и същевременно икономично решение за управление. Дизайнът на серията LTYN е изчистен и се вписва във всеки интериор. Управлението на скоростта на вентилатора е толкова лесно, колкото включването и изключването на осветлението у дома. Скоростта се регулира чрез единственото копче — ротационното копче, като завъртането му по посока на часовниковата стрелка увеличава скоростта от минимална до максимална. Устройството осигурява стабилно и надеждно управление, като благодарение на използваната TRIAC технология намалява шума от вентилатора и удължава експлоатационния живот на свързания към него мотор. Работата на вентилатора при по-ниска скорост консумира значително по-малко енергия в сравнение с работата на максимална скорост. Това често е подходящо решение, например когато помещенията не се използват или в тях има малко хора. Устройството предлага лесно ръчно управление, надеждност и енергийна ефективност.
Как TRIAC технологията регулира скоростта на променливотоковите мотори?
TRIAC — съкращение от Triode for Alternating Current (триод за променлив ток) — е електронен компонент с три извода, който пропуска ток и в двете посоки при подаване на управляващ сигнал. TRIAC е полупроводников елемент, който може да се използва като превключвател в системи с променлив ток (AC). Използваната технология се нарича фазово управление. Тя се основава на способността на силовия полупроводников елемент да пропуска ток, когато към управляващия му електрод се подаде сигнал, и автоматично да спира провеждането, когато протичащият през него ток спадне до нула.
Как може да се управлява позиция OFF (ИЗКЛ.) за непрекъсната работа на вентилатора?
LTYN има позиция OFF (ИЗКЛ.), при която завъртането на ротационното копче обратно на часовниковата стрелка спира мотора. При необходимост позиция OFF (ИЗКЛ.) може да бъде деактивирана. В този случай моторът може да продължи да работи, когато има захранване, т.е. когато устройството е свързано към електрическата мрежа, дори ако не е включено ръчно чрез завъртане на копчето. По стандарт захранващото напрежение към LTYN се свързва през клеми ↑ и N. За деактивиране на позиция OFF (ИЗКЛ.) захранващото напрежение трябва да се свърже към клемите за нерегулирания изход — ↓ и N.
Какво е предназначението и функцията на нерегулирания изход?
LTYN разполага с нерегулиран изход, който е активен, когато моторът работи. Ако захранващото напрежение е свързано към клеми ↑ и N, нерегулираният изход е активен по време на работа на мотора. Нерегулираният изход се използва за управление на външни устройства, като клапи, релета, индикатори за работа и други устройства, които не изискват регулиране на входящото напрежение. Така регулаторът управлява скоростта на вентилатора чрез т.нар. регулиран изход, като променя напрежението, и същевременно позволява управление на още едно устройство. В този случай обаче напрежението е нерегулирано, т.е. е или 0 V, или 230 V. Ако свържете захранващото напрежение към LTYN по стандартния начин, съгласно съответната документация, нерегулираният изход ще бъде активен, когато моторът работи. Това означава, че когато вентилаторът спре, свързаното външно устройство ще се изключи — клапата ще се затвори или индикаторът за работа ще изгасне. Докато вентилаторът работи, клапата ще остане отворена, а светлинният индикатор ще свети. Максималният ток на нерегулирания изход е 2 A.
Как се оптимизира минималната скорост на вентилатора за по-добра работа и намаляване на шума?
LTYN разполага с вътрешен тример за настройка на минималната скорост на вентилатора. При ниски скорости моторът може да издава малко повече шум. Чрез тримера за минимална скорост може да се регулира минималното напрежение към мотора, за да се предотврати спирането му при ниски скорости. Минималното напрежение може да се настройва в диапазона 20–70% от захранващото напрежение.
Какво е предназначението на вградения LED индикатор?
Оранжевият LED индикатор показва работния статус на регулатора. При нормална работа на мотора оранжевият LED индикатор свети постоянно.
С кои типове мотори е съвместим регулаторът и могат ли да се свързват няколко мотора?
Серията е предназначена за вентилатори с променливотокови (AC) мотори, като регулирането се осъществява чрез намаляване на напрежението към мотора. AC вентилаторите работят с променлив ток и преобразуват електрическата енергия в механична. Следователно серията е подходяща само за мотори с възможност за регулиране на скоростта чрез промяна на напрежението. Към регулатора могат да се свържат няколко мотора, при условие че не се надвишава максимално допустимият ток. Ако не сте сигурни какъв тип е вашият мотор, препоръчваме внимателно да прочетете придружаващата го документация или да се свържете с производителя на мотора.
Какви са характеристиките на корпуса по отношение на дизайна, издръжливостта и монтажа?

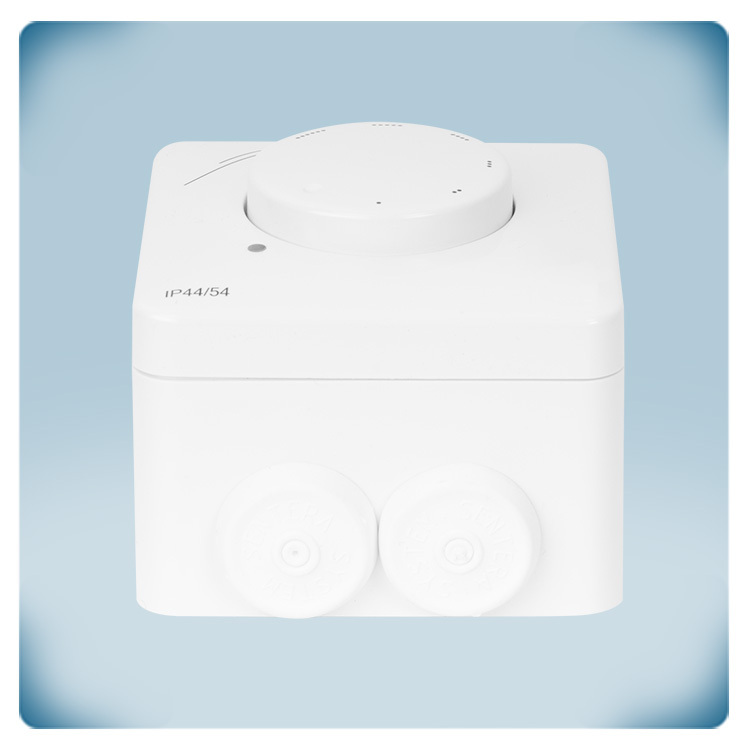

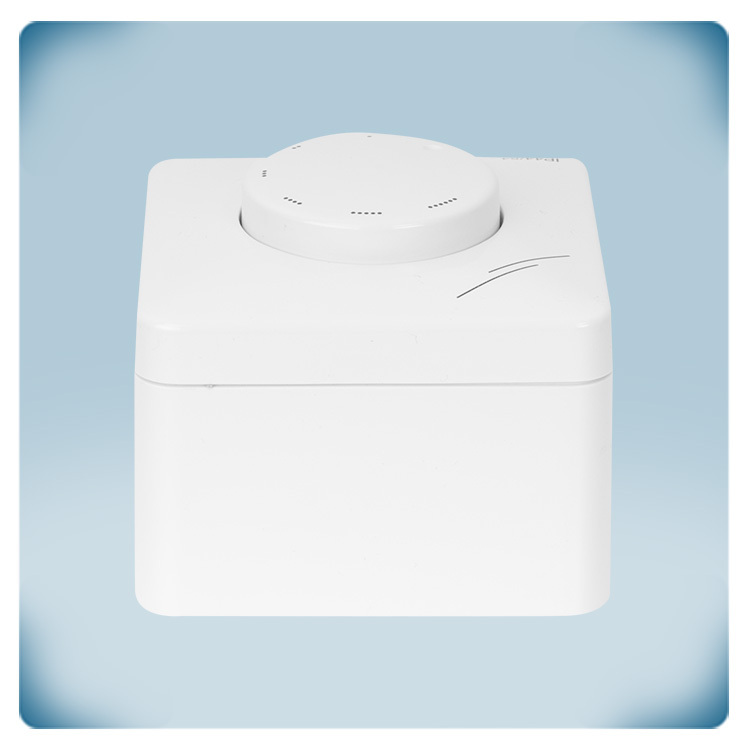

Корпусът на LTYN е изработен от висококачествена бяла ASA пластмаса. Материалът е устойчив на UV лъчение и предпазва електрониката от прах, вода и механични удари. LTYN може да се монтира върху различни видове стени и е подходящ както за вграден монтаж, така и за открит монтаж на стена. При вграден монтаж регулаторът е съвместим със стандартна европейска монтажна кутия. Степента на защита е IP44 при вграден монтаж и IP54 при открит монтаж на стена. Корпусът се почиства лесно само с влажна кърпа.
В жилищните помещения обикновено е необходимо просто и същевременно икономично решение за управление. Дизайнът на серията LTYN е изчистен и се вписва във всеки интериор. Управлението на скоростта на вентилатора е толкова лесно, колкото включването и изключването на осветлението у дома. Скоростта се регулира чрез единственото копче — ротационното копче, като завъртането му по посока на часовниковата стрелка увеличава скоростта от минимална до максимална. Устройството осигурява стабилно и надеждно управление, като благодарение на използваната TRIAC технология намалява шума от вентилатора и удължава експлоатационния живот на свързания към него мотор. Работата на вентилатора при по-ниска скорост консумира значително по-малко енергия в сравнение с работата на максимална скорост. Това често е подходящо решение, например когато помещенията не се използват или в тях има малко хора. Устройството предлага лесно ръчно управление, надеждност и енергийна ефективност.
Как TRIAC технологията регулира скоростта на променливотоковите мотори?
TRIAC — съкращение от Triode for Alternating Current (триод за променлив ток) — е електронен компонент с три извода, който пропуска ток и в двете посоки при подаване на управляващ сигнал. TRIAC е полупроводников елемент, който може да се използва като превключвател в системи с променлив ток (AC). Използваната технология се нарича фазово управление. Тя се основава на способността на силовия полупроводников елемент да пропуска ток, когато към управляващия му електрод се подаде сигнал, и автоматично да спира провеждането, когато протичащият през него ток спадне до нула.
Как може да се управлява позиция OFF (ИЗКЛ.) за непрекъсната работа на вентилатора?
LTYN има позиция OFF (ИЗКЛ.), при която завъртането на ротационното копче обратно на часовниковата стрелка спира мотора. При необходимост позиция OFF (ИЗКЛ.) може да бъде деактивирана. В този случай моторът може да продължи да работи, когато има захранване, т.е. когато устройството е свързано към електрическата мрежа, дори ако не е включено ръчно чрез завъртане на копчето. По стандарт захранващото напрежение към LTYN се свързва през клеми ↑ и N. За деактивиране на позиция OFF (ИЗКЛ.) захранващото напрежение трябва да се свърже към клемите за нерегулирания изход — ↓ и N.
Какво е предназначението и функцията на нерегулирания изход?
LTYN разполага с нерегулиран изход, който е активен, когато моторът работи. Ако захранващото напрежение е свързано към клеми ↑ и N, нерегулираният изход е активен по време на работа на мотора. Нерегулираният изход се използва за управление на външни устройства, като клапи, релета, индикатори за работа и други устройства, които не изискват регулиране на входящото напрежение. Така регулаторът управлява скоростта на вентилатора чрез т.нар. регулиран изход, като променя напрежението, и същевременно позволява управление на още едно устройство. В този случай обаче напрежението е нерегулирано, т.е. е или 0 V, или 230 V. Ако свържете захранващото напрежение към LTYN по стандартния начин, съгласно съответната документация, нерегулираният изход ще бъде активен, когато моторът работи. Това означава, че когато вентилаторът спре, свързаното външно устройство ще се изключи — клапата ще се затвори или индикаторът за работа ще изгасне. Докато вентилаторът работи, клапата ще остане отворена, а светлинният индикатор ще свети. Максималният ток на нерегулирания изход е 2 A.
Как се оптимизира минималната скорост на вентилатора за по-добра работа и намаляване на шума?
LTYN разполага с вътрешен тример за настройка на минималната скорост на вентилатора. При ниски скорости моторът може да издава малко повече шум. Чрез тримера за минимална скорост може да се регулира минималното напрежение към мотора, за да се предотврати спирането му при ниски скорости. Минималното напрежение може да се настройва в диапазона 20–70% от захранващото напрежение.
Какво е предназначението на вградения LED индикатор?
Оранжевият LED индикатор показва работния статус на регулатора. При нормална работа на мотора оранжевият LED индикатор свети постоянно.
С кои типове мотори е съвместим регулаторът и могат ли да се свързват няколко мотора?
Серията е предназначена за вентилатори с променливотокови (AC) мотори, като регулирането се осъществява чрез намаляване на напрежението към мотора. AC вентилаторите работят с променлив ток и преобразуват електрическата енергия в механична. Следователно серията е подходяща само за мотори с възможност за регулиране на скоростта чрез промяна на напрежението. Към регулатора могат да се свържат няколко мотора, при условие че не се надвишава максимално допустимият ток. Ако не сте сигурни какъв тип е вашият мотор, препоръчваме внимателно да прочетете придружаващата го документация или да се свържете с производителя на мотора.
Какви са характеристиките на корпуса по отношение на дизайна, издръжливостта и монтажа?
Корпусът на LTYN е изработен от висококачествена бяла ASA пластмаса. Материалът е устойчив на UV лъчение и предпазва електрониката от прах, вода и механични удари. LTYN може да се монтира върху различни видове стени и е подходящ както за вграден монтаж, така и за открит монтаж на стена. При вграден монтаж регулаторът е съвместим със стандартна европейска монтажна кутия. Степента на защита е IP44 при вграден монтаж и IP54 при открит монтаж на стена. Корпусът се почиства лесно само с влажна кърпа.
