Datablad

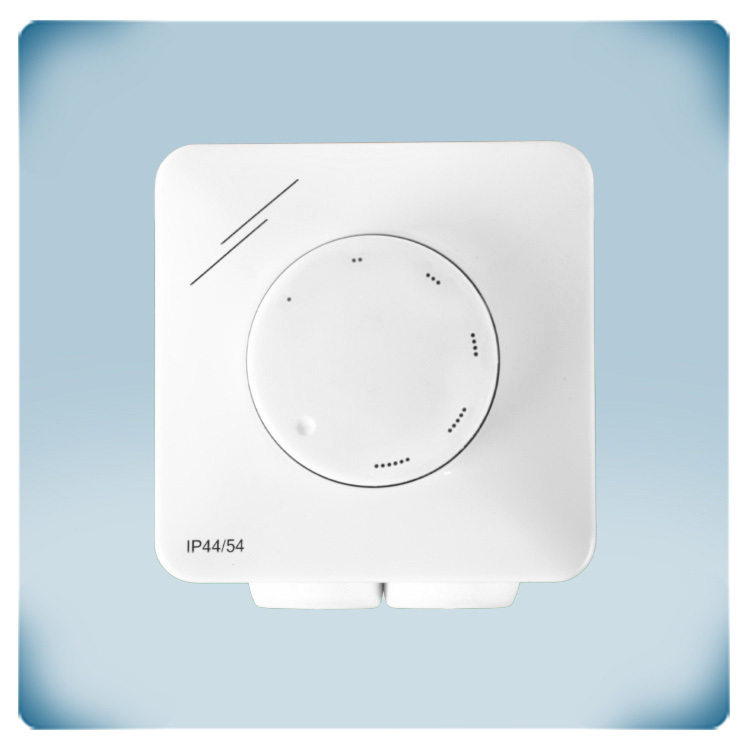

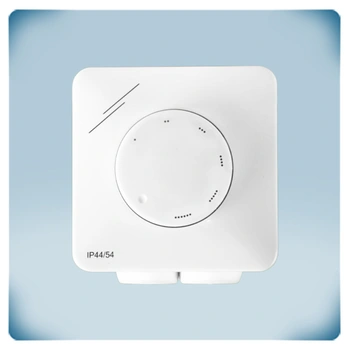

Varvtalsregulator för fläkt 4 A | Från hög till låg
Produktbeskrivning
Denna varvtalsregulator är avsedd för enfasmotorer och möjliggör precis reglering av motorspänning och varvtal med hjälp av TRIAC-teknik och fasvinkelstyrning. Minimiavrtalet kan även justeras via en intern trimmer.
För kontinuerlig drift kan läget ”OFF” (avstängd) inaktiveras. Regulatorn har dessutom en extra oreglerad utgång på 230 V AC för utökad funktionalitet.
Med kapslingsklass IP54 för väggmontage och IP44 för infällt montage erbjuder regulatorn flexibla monteringsalternativ med olika skyddsnivåer.
Ytterligare specifikationer och beskrivning
Hur åstadkommer den här styrenheten steglös reglering av fläkthastigheten?
Denna varvtalsregulator för fläktar i hemmiljö har utvecklats för att reglera motorvarvtalet steglöst från högt till lågt med hjälp av ett enda reglage – vridvredet. I läget AV är motorn avstängd, medan motorn aktiveras på högsta varvtal när vredet vrids medurs. Om vredet vrids ytterligare medurs sänks varvtalet till den inställda miniminivån. Miniminivån för motorvarvtalet kan ställas in med hjälp av den interna trimmern. Vid behov kan läget AV inaktiveras, vilket gör att motorn körs så snart strömförsörjning detekteras. För att inaktivera läget AV ansluter du helt enkelt matningsspänningen till de anslutningsplintar som är avsedda för oreglerad utgång.
Vilka är de viktigaste egenskaperna och fördelarna med MTXN0-serien?
MTXN0-serien består av manuella, steglösa varvtalsregulatorer för rumsmiljö. De utgör en robust och enkel lösning med lång livslängd. I bostadsmiljöer är det viktigt att motorn inte avger för mycket ljud. Därför är MTXN0 utrustad med en intern trimmer för justering av motorns minimivarvtal inom intervallet 20–70 % av matningsspänningen. Syftet är att förhindra att motorn stannar eller avger störande ljud vid låga varvtal, samt att optimera fläkthastigheten för ventilationssystemet.
Vilka är installationsalternativen och kraven?
Denna varvtalsregulator för fläktar är avsedd för utanpåliggande montage och kan monteras på alla typer av väggar – massiva väggar, gipsväggar eller träpaneler. Allt som behövs är några vanliga verktyg, såsom skruvmejslar och tång, samt lite allmän kunskap och händighet.
Vilka motortyper är kompatibla och hur regleras hastigheten?
Serien MTXN0 är avsedd för styrning av växelströmsfläktar genom sänkning av motorspänningen. Växelströmsfläktar drivs med växelström och omvandlar denna till mekanisk effekt. MTXN0-serien sänker spänningen med hjälp av fasvinkelstyrning. Styrenheterna är endast lämpliga för spänningsstyrbara motorer. Om du är osäker på vilken typ av motor du har, rekommenderar vi starkt att du kontaktar fläkttillverkaren eller noggrant läser igenom den medföljande dokumentationen.
Hur fungerar den oreglerade utgången och vilka är dess användningsområden?
Serien är utrustad med en oreglerad utgång för styrning av externa enheter, såsom spjäll, reläer, driftindikatorer osv. Om matningsspänningen ansluts enligt standard och gällande dokumentation, aktiveras styrenhetens oreglerade utgång när motorn aktiveras. Detta innebär att den anslutna externa enheten stängs av när fläkten stannar – spjället stängs eller driftindikatorn slocknar. När fläkten är i drift är spjället öppet och indikatorlampan lyser. Eftersom utgången antingen är på (230 V) eller av (0 V) kallas den ”oreglerad”, och dess maximala strömstyrka är 2 A.
Denna varvtalsregulator för fläktar i hemmiljö har utvecklats för att reglera motorvarvtalet steglöst från högt till lågt med hjälp av ett enda reglage – vridvredet. I läget AV är motorn avstängd, medan motorn aktiveras på högsta varvtal när vredet vrids medurs. Om vredet vrids ytterligare medurs sänks varvtalet till den inställda miniminivån. Miniminivån för motorvarvtalet kan ställas in med hjälp av den interna trimmern. Vid behov kan läget AV inaktiveras, vilket gör att motorn körs så snart strömförsörjning detekteras. För att inaktivera läget AV ansluter du helt enkelt matningsspänningen till de anslutningsplintar som är avsedda för oreglerad utgång.
Vilka är de viktigaste egenskaperna och fördelarna med MTXN0-serien?
MTXN0-serien består av manuella, steglösa varvtalsregulatorer för rumsmiljö. De utgör en robust och enkel lösning med lång livslängd. I bostadsmiljöer är det viktigt att motorn inte avger för mycket ljud. Därför är MTXN0 utrustad med en intern trimmer för justering av motorns minimivarvtal inom intervallet 20–70 % av matningsspänningen. Syftet är att förhindra att motorn stannar eller avger störande ljud vid låga varvtal, samt att optimera fläkthastigheten för ventilationssystemet.
Vilka är installationsalternativen och kraven?
Denna varvtalsregulator för fläktar är avsedd för utanpåliggande montage och kan monteras på alla typer av väggar – massiva väggar, gipsväggar eller träpaneler. Allt som behövs är några vanliga verktyg, såsom skruvmejslar och tång, samt lite allmän kunskap och händighet.
Vilka motortyper är kompatibla och hur regleras hastigheten?
Serien MTXN0 är avsedd för styrning av växelströmsfläktar genom sänkning av motorspänningen. Växelströmsfläktar drivs med växelström och omvandlar denna till mekanisk effekt. MTXN0-serien sänker spänningen med hjälp av fasvinkelstyrning. Styrenheterna är endast lämpliga för spänningsstyrbara motorer. Om du är osäker på vilken typ av motor du har, rekommenderar vi starkt att du kontaktar fläkttillverkaren eller noggrant läser igenom den medföljande dokumentationen.
Hur fungerar den oreglerade utgången och vilka är dess användningsområden?
Serien är utrustad med en oreglerad utgång för styrning av externa enheter, såsom spjäll, reläer, driftindikatorer osv. Om matningsspänningen ansluts enligt standard och gällande dokumentation, aktiveras styrenhetens oreglerade utgång när motorn aktiveras. Detta innebär att den anslutna externa enheten stängs av när fläkten stannar – spjället stängs eller driftindikatorn slocknar. När fläkten är i drift är spjället öppet och indikatorlampan lyser. Eftersom utgången antingen är på (230 V) eller av (0 V) kallas den ”oreglerad”, och dess maximala strömstyrka är 2 A.
Vilka egenskaper har höljet när det gäller design och hållbarhet?
Höljet i denna serie är tillverkat av högkvalitativ, vit ASA-plast som är UV-beständig och har en hög kapslingsklass – IP54 för utanpåliggande montage. Det innebär att det ger skydd mot inträngning av damm, smuts och vatten vid inomhusanvändning. Höljet är lätt att rengöra med endast en fuktig trasa.
