Hoja de datos

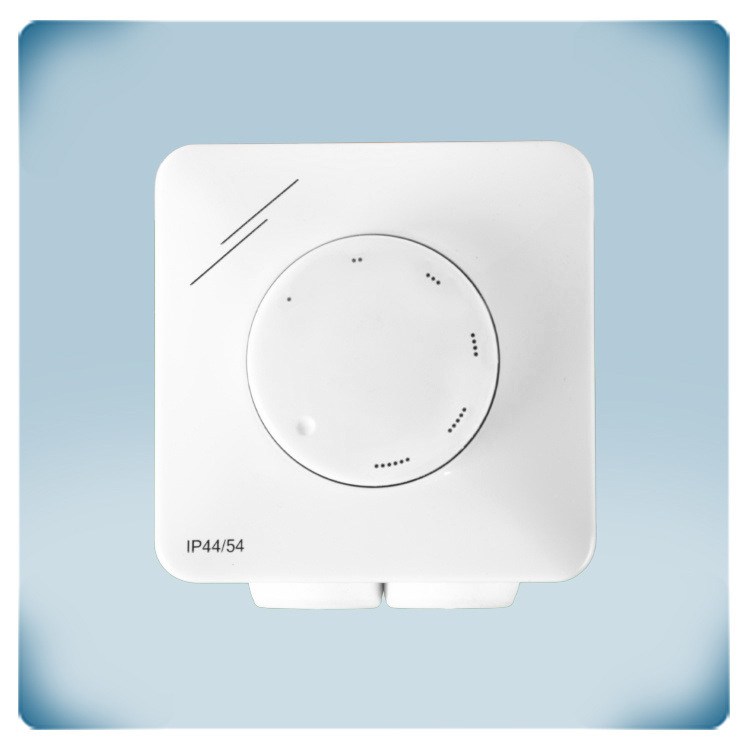

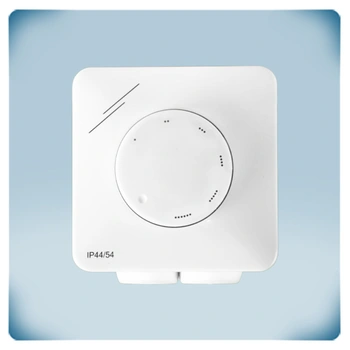

Regulador de velocidad variable | 4,0 A | De alta a baja velocidad
Descripción de producto
Este regulador de velocidad para ventiladores está diseñado para motores monofásicos controlables por tensión de hasta 4,0 A. Permite regular progresivamente la velocidad del ventilador de alta a baja. La velocidad mínima puede ajustarse con precisión mediante el trimmer interno del dispositivo.
Para una regulación precisa de la velocidad, el regulador utiliza un control por ángulo de fase con tecnología TRIAC para ajustar la tensión del motor. También incluye una salida adicional no regulada de 230 VCA para funciones adicionales.
Con un grado de protección IP44 para montaje empotrado e IP54 para montaje en superficie, el regulador ofrece opciones de instalación flexibles con diferentes niveles de protección.
Especificaciones y descripción adicionales
¿Cuáles son las ventajas del control de velocidad de los ventiladores y cómo ayuda el MTXN0?
En entornos residenciales, siempre se prefiere una solución de control sencilla y económica. Además, en el hogar, el aspecto también es importante. El diseño de la serie MTXN0 es sencillo y combina con cualquier estilo de interior.
En entornos residenciales, siempre se prefiere una solución de control sencilla y económica. Además, en el hogar, el aspecto también es importante. El diseño de la serie MTXN0 es sencillo y combina con cualquier estilo de interior.
Controlar la velocidad del ventilador mediante el MTXN0 es tan fácil como encender y apagar las lámparas de su hogar. Mediante su mando giratorio, la velocidad del ventilador puede ajustarse desde el máximohasta el mínimo simplemente girando el mando en el sentido de las agujas del reloj.
El MTXN0 es una solución de control sólida y fiable que reduce el nivel de ruido generado por el ventilador y aumenta la vida útil del motor conectado. El resultado es un control manual sencillo, fiabilidad y eficiencia.
¿Cómo se puede gestionar la posición «OFF» para un funcionamiento continuo?
A pesar de ser una solución sencilla de control de velocidad, el MTXN0 dispone de una posición «OFF». Al girar el mando en sentido contrario a las agujas del reloj, el motor se detiene. Si es necesario, la posición «OFF» puede desactivarse.
A pesar de ser una solución sencilla de control de velocidad, el MTXN0 dispone de una posición «OFF». Al girar el mando en sentido contrario a las agujas del reloj, el motor se detiene. Si es necesario, la posición «OFF» puede desactivarse.
En este caso, el motor puede funcionar cuando hay alimentación eléctrica disponible, es decir, cuando el dispositivo está conectado a la red eléctrica. De forma estándar, la tensión de alimentación del MTXN0 se conecta mediante los terminales ↑ y N. Para desactivar la posición «OFF», la alimentación debe conectarse mediante los terminales destinados a la salida no regulada, es decir, ↓ y N.
¿Cuál es la función de la salida no regulada?
El MTXN0 dispone de una salida no regulada que está activa cuando el motor está en funcionamiento. Se denomina «no regulada» porque solo puede estar ON (230 V) u OFF (0 V).
El MTXN0 dispone de una salida no regulada que está activa cuando el motor está en funcionamiento. Se denomina «no regulada» porque solo puede estar ON (230 V) u OFF (0 V).
Si la tensión de alimentación está conectada a ↑ y N, la salida no regulada está activa mientras el motor está funcionando. Esta salida se utiliza para controlar dispositivos externos, como compuertas, relés, indicadores de funcionamiento, etc., que pueden funcionar sin necesidad de regular la tensión de entrada.
En otras palabras, el MTXN0 regula el ventilador mediante la denominada «salida regulada», controlando la tensión, y permite al mismo tiempo controlar un dispositivo adicional. En este segundo caso, la tensión es «no regulada», es decir, puede ser de 0 V o de 230 V.
Si conecta la alimentación del MTXN0 de forma estándar y siguiendo las indicaciones de la documentación correspondiente, la salida no regulada del regulador estará activa cuando el motor esté en funcionamiento. Esto significa que, cuando el ventilador se detiene, el dispositivo externo conectado se desactiva: la compuerta se cierra o el indicador de funcionamiento se apaga. Mientras el ventilador está funcionando, la compuerta permanece abierta y el indicador permanece encendido. La corriente máxima es de 2 A.
¿Cómo optimiza el MTXN0 el rendimiento y la eficiencia del ventilador mediante la tecnología TRIAC?
El MTYN0 incorpora un potenciómetro interno para ajustar la velocidad mínima del ventilador. A velocidades bajas, el motor puede producir algo más de ruido debido a la forma sinusoidal imperfecta de la tensión del motor.
El MTYN0 incorpora un potenciómetro interno para ajustar la velocidad mínima del ventilador. A velocidades bajas, el motor puede producir algo más de ruido debido a la forma sinusoidal imperfecta de la tensión del motor.
La tensión mínima del motor puede ajustarse para evitar que el motor se detenga a baja velocidad y para optimizar la velocidad del ventilador para su sistema de ventilación. Por este motivo, el regulador incorpora un potenciómetro interno para ajustar la velocidad mínima. Puede configurarse en un rango del 20 al 70 % de la tensión de alimentación.
¿Cómo se utiliza?
La serie está destinada a ventiladores de CA y el control se realiza reduciendo la tensión del motor. Los ventiladores de CA funcionan con corriente alterna y convierten la energía eléctrica en potencia mecánica. Esto significa que la serie solo es adecuada para motores cuya velocidad pueda controlarse mediante la tensión.
La serie está destinada a ventiladores de CA y el control se realiza reduciendo la tensión del motor. Los ventiladores de CA funcionan con corriente alterna y convierten la energía eléctrica en potencia mecánica. Esto significa que la serie solo es adecuada para motores cuya velocidad pueda controlarse mediante la tensión.
Es posible conectar varios motores al regulador siempre que no se supere el límite de corriente. Si no está seguro del tipo de motor, recomendamos encarecidamente consultar detenidamente la documentación correspondiente o ponerse en contacto con el fabricante del motor.
¿Qué tipos de motores son compatibles y se pueden conectar varios motores?
Este regulador utiliza tecnología TRIAC (control por ángulo de fase) para ajustar la tensión del motor y controlar la velocidad del ventilador. El TRIAC corta determinadas partes de la tensión de entrada para reducir la tensión total aplicada al motor.
Este regulador utiliza tecnología TRIAC (control por ángulo de fase) para ajustar la tensión del motor y controlar la velocidad del ventilador. El TRIAC corta determinadas partes de la tensión de entrada para reducir la tensión total aplicada al motor.
Gracias a esta tecnología, el ventilador funciona sin zumbidos ni vibraciones acústicas excesivas, algo especialmente importante en entornos residenciales.
Una velocidad reducida del ventilador consume considerablemente menos energía que el funcionamiento a máxima velocidad y puede utilizarse, por ejemplo, cuando los espacios están desocupados o tienen una ocupación reducida.
¿Cuáles son las características de diseño, durabilidad y montaje de la carcasa?
La carcasa del MTXN0 está fabricada en plástico ASA blanco resistente. El material es resistente a los rayos UV y ofrece un grado de protección IP54 contra el polvo, las salpicaduras de agua y los impactos. La carcasa puede limpiarse simplemente con un paño húmedo.
