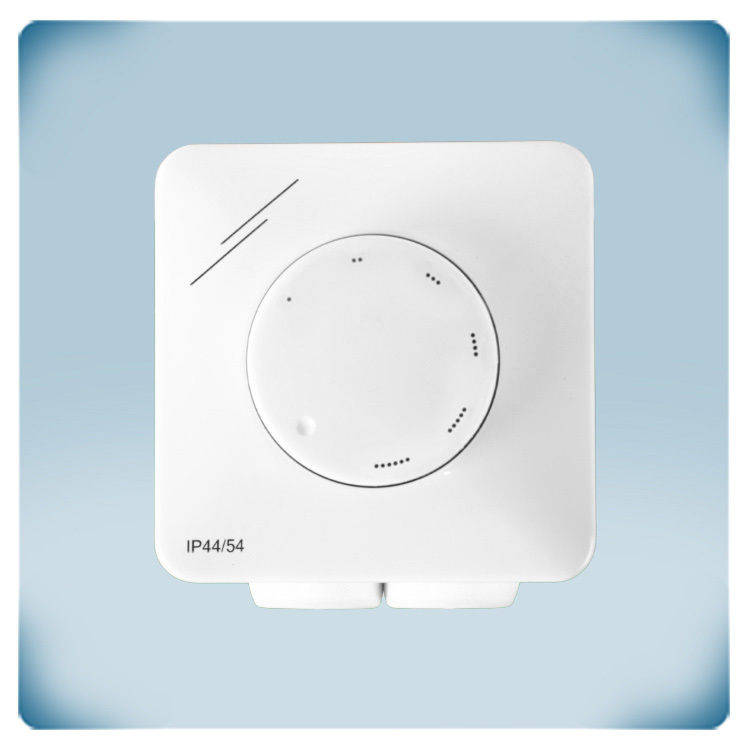

Varvtalsregulator för fläkt 1,5 A | Från hög till låg
Produktbeskrivning
Denna varvtalsregulator är avsedd för spänningsstyrbara enfasmotorer på upp till 1,5 A. Den möjliggör precis varvtalsreglering från högt till lågt läge och låter dig ställa in minimihastigheten via en intern trimmer. För kontinuerlig drift kan av-läget (OFF) inaktiveras.
Regulatorn använder TRIAC-baserad fasvinkelstyrning för precis varvtalsreglering. Den är även utrustad med en extra oreglerad 230 VAC-utgång för utökad funktionalitet.
Enheten är mycket mångsidig och stöder både infälld montering (IP44-klassning) och utanpåliggande montering (IP54-klassning).
Ytterligare specifikationer och beskrivning
Hur reglerar den här styrenheten fläkthastigheten manuellt?
Denna varvtalsregulator för fläktar i bostadsmiljö reglerar motorns varvtal från max till min. Den manövreras manuellt, och när vridreglaget står i läge AV är motorn inaktiv. När reglaget vrids medurs startar motorn på högsta varvtal. Om reglaget vrids ytterligare medurs sänks varvtalet till lägsta inställning.
Vilka motortyper är kompatibla och hur fungerar styrenheten?
Enheten är endast avsedd för spänningsstyrbara fläktar/motorer, det vill säga växelströmsfläktar (AC-fläktar). Dessa drivs med växelström och omvandlar växelströmmen till mekanisk effekt. Styrenheterna sänker fläktarnas matningsspänning genom fasvinkelstyrning med hjälp av TRIAC-teknik. Om du är osäker på vilken typ av motor du har, rekommenderar vi starkt att du noggrant läser den medföljande dokumentationen eller kontaktar motortillverkaren.
Hur justeras och optimeras motorns minimivarvtal?
Motorns minimivarvtal kan ställas in via en intern trimmer inom intervallet 20–70 % av matningsspänningen (Us). I regel justeras motorns minimispänning för att förhindra att motorn stannar vid lågt varvtal och för att optimera fläkthastigheten för ventilationssystemet. Dessutom uppstår ett surrande eller brummande ljud när motorn går på mycket låga varvtal, vilket kan vara störande för de boende. Trimmern måste ställas in så att motorn inte stannar till följd av variationer i nätspänningen.
Hur kan ”OFF”-läget avaktiveras för kontinuerlig drift?
Från-läget kan avaktiveras genom att ansluta matningsspänningen på 230 V AC till den oreglerade utgången, det vill säga till plintarna ↓ och N (avsedda för den oreglerade utgången). I detta fall kommer motorn att gå så länge matningsspänning finns. Om du vill behålla från-läget aktiverat ansluter du matningsspänningen via plintarna ↑ och N, enligt standardutförandet.
Vilken funktion och användning har den oreglerade utgången?
Om matningsspänningen ansluts till ↑ och N, aktiveras den oreglerade utgången när motorn är igång. Den oreglerade utgången kan användas för att styra externa enheter. Den är avsedd för tillämpningar där det inte krävs god reglering eller lågt rippel, till exempel för en LED-lampa (som driftindikator), externa reläer, magnetventiler, spjäll och andra icke-kritiska laster. När fläkten stannar kopplas den externa enheten från. När fläkten är igång är den externa enheten påslagen. Eftersom utgången antingen är på (230 V) eller av (0 V) kallas den för ”oreglerad utgång”.
Vilka Fuse-funktioner erbjuder kontrollern?
MTXN0 är utrustad med två säkringar – en som används och en reservsäkring. Båda sitter i själva enhetens säkringshållare. Du behöver inte leta efter en ny säkring om den aktiva säkringen går sönder på grund av överbelastning eller kortslutning; rätt storlek och typ av säkring finns direkt i enheten.
Kan flera motorer anslutas till denna styrenhet?
Du kan ansluta flera motorer till styrenheten så länge strömgränsen inte överskrids. I så fall kommer de alla att köras med samma hastighet.
Vilka egenskaper har höljet vad gäller material, hållbarhet och montering?
Höljet är tillverkat av högkvalitativ vit ASA-plast. Materialet är UV-beständigt, skyddar elektroniken mot inträngande damm, smuts och vatten, och medger både infällt montage och utanpåliggande montage. Kapslingsklassen är IP44 vid infällt montage och IP54 vid utanpåliggande montage.
Denna varvtalsregulator för fläktar i bostadsmiljö reglerar motorns varvtal från max till min. Den manövreras manuellt, och när vridreglaget står i läge AV är motorn inaktiv. När reglaget vrids medurs startar motorn på högsta varvtal. Om reglaget vrids ytterligare medurs sänks varvtalet till lägsta inställning.
Vilka motortyper är kompatibla och hur fungerar styrenheten?
Enheten är endast avsedd för spänningsstyrbara fläktar/motorer, det vill säga växelströmsfläktar (AC-fläktar). Dessa drivs med växelström och omvandlar växelströmmen till mekanisk effekt. Styrenheterna sänker fläktarnas matningsspänning genom fasvinkelstyrning med hjälp av TRIAC-teknik. Om du är osäker på vilken typ av motor du har, rekommenderar vi starkt att du noggrant läser den medföljande dokumentationen eller kontaktar motortillverkaren.
Hur justeras och optimeras motorns minimivarvtal?
Motorns minimivarvtal kan ställas in via en intern trimmer inom intervallet 20–70 % av matningsspänningen (Us). I regel justeras motorns minimispänning för att förhindra att motorn stannar vid lågt varvtal och för att optimera fläkthastigheten för ventilationssystemet. Dessutom uppstår ett surrande eller brummande ljud när motorn går på mycket låga varvtal, vilket kan vara störande för de boende. Trimmern måste ställas in så att motorn inte stannar till följd av variationer i nätspänningen.
Hur kan ”OFF”-läget avaktiveras för kontinuerlig drift?
Från-läget kan avaktiveras genom att ansluta matningsspänningen på 230 V AC till den oreglerade utgången, det vill säga till plintarna ↓ och N (avsedda för den oreglerade utgången). I detta fall kommer motorn att gå så länge matningsspänning finns. Om du vill behålla från-läget aktiverat ansluter du matningsspänningen via plintarna ↑ och N, enligt standardutförandet.
Vilken funktion och användning har den oreglerade utgången?
Om matningsspänningen ansluts till ↑ och N, aktiveras den oreglerade utgången när motorn är igång. Den oreglerade utgången kan användas för att styra externa enheter. Den är avsedd för tillämpningar där det inte krävs god reglering eller lågt rippel, till exempel för en LED-lampa (som driftindikator), externa reläer, magnetventiler, spjäll och andra icke-kritiska laster. När fläkten stannar kopplas den externa enheten från. När fläkten är igång är den externa enheten påslagen. Eftersom utgången antingen är på (230 V) eller av (0 V) kallas den för ”oreglerad utgång”.Vilka Fuse-funktioner erbjuder kontrollern?
MTXN0 är utrustad med två säkringar – en som används och en reservsäkring. Båda sitter i själva enhetens säkringshållare. Du behöver inte leta efter en ny säkring om den aktiva säkringen går sönder på grund av överbelastning eller kortslutning; rätt storlek och typ av säkring finns direkt i enheten.
Kan flera motorer anslutas till denna styrenhet?
Du kan ansluta flera motorer till styrenheten så länge strömgränsen inte överskrids. I så fall kommer de alla att köras med samma hastighet.
Vilka egenskaper har höljet vad gäller material, hållbarhet och montering?
Höljet är tillverkat av högkvalitativ vit ASA-plast. Materialet är UV-beständigt, skyddar elektroniken mot inträngande damm, smuts och vatten, och medger både infällt montage och utanpåliggande montage. Kapslingsklassen är IP44 vid infällt montage och IP54 vid utanpåliggande montage.
