Техническа спецификация

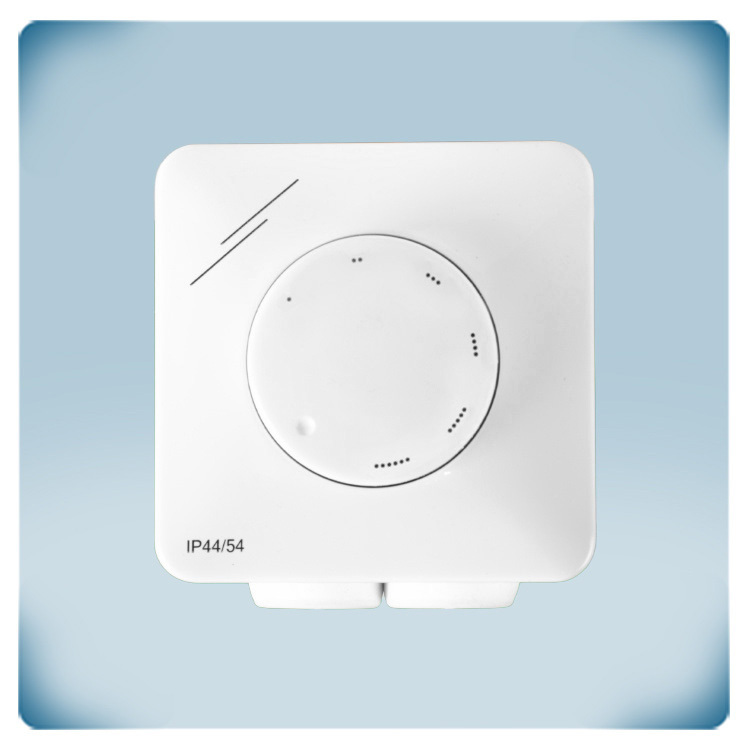

Регулатор на скоростта на вентилатор 1,5 A | Висока към ниска скорост
Описание на продукта
Този регулатор на скоростта на вентилатор е предназначен за монофазни мотори с възможност за регулиране на скоростта чрез промяна на напрежението, с максимален ток до 1,5 A. Той позволява прецизно регулиране на скоростта на вентилатора от висока към ниска и настройка на минималната скорост посредством вътрешен тример. За осигуряване на непрекъсната работа положението OFF (ИЗКЛ.) може да бъде деактивирано.
Регулаторът използва фазово управление чрез TRIAC за прецизно регулиране на скоростта на вентилатора. Разполага и с допълнителен нерегулиран изход 230 VAC за управление на външни устройства.
Устройството е подходящо както за вграден монтаж със степен на защита IP44, така и за открит монтаж със степен на защита IP54.
Допълнителни спецификации и описание
Как този контролер позволява ръчно регулиране на скоростта на вентилатора?
Този регулатор на скоростта на вентилатор за жилищни помещения позволява регулиране на скоростта на мотора от максимална до минимална. Управлението е ръчно. Когато въртящото се копче е в положение OFF (ИЗКЛ.), моторът не работи. Завъртането на копчето по посока на часовниковата стрелка стартира мотора на максимална скорост. При по-нататъшно завъртане в същата посока скоростта на мотора намалява до зададената минимална стойност.
С какви типове мотори е съвместим контролерът и как работи?
Устройството е предназначено само за вентилатори и мотори с възможност за регулиране на скоростта чрез промяна на напрежението, т.е. AC вентилатори. Те работят с променлив ток, който преобразуват в механична енергия. Тези контролери намаляват напрежението към вентилаторите чрез фазово управление, използващо TRIAC технология. Ако не сте сигурни какъв тип е вашият мотор, настоятелно ви препоръчваме да се запознаете внимателно с придружаващата го документация или да се свържете с производителя на мотора.
Как се настройва и оптимизира минималната скорост на мотора?
Минималната скорост на мотора може да се регулира посредством вътрешен тример в диапазона от 20 до 70% от захранващото напрежение (Us). Обикновено минималното напрежение към мотора се настройва така, че да се предотврати спирането му при ниска скорост и да се оптимизира работата на вентилатора спрямо нуждите на вентилационната система. Освен това при работа на много ниски обороти моторът може да издава бучене и жужене, което създава дискомфорт за обитателите на сградата. Тримерът трябва да се настрои така, че моторът да не спира вследствие на колебания в захранващото напрежение.
Как може да се деактивира положението OFF за осигуряване на непрекъсната работа?
Положението OFF (ИЗКЛ.) може да бъде деактивирано чрез свързване на захранващото напрежение 230 VAC към нерегулирания изход, т.е. към клеми ↓ и N, предназначени за този изход. В този случай моторът ще работи, когато е налице захранване. Ако желаете положението OFF да остане активно, свържете захранването стандартно чрез клеми ↑ и N. Какви са функцията и приложението на нерегулирания изход? MT – открит монтаж Ако захранващото напрежение е свързано към клеми ↑ и N, нерегулираният изход е активен, когато моторът работи. Нерегулираният изход може да се използва за управление на външни устройства. Той е предназначен за приложения, при които не се изисква прецизно регулиране или ниски пулсации на сигнала, например LED лампа (като индикатор за работа), външни релета, соленоиди, клапи и други устройства, подходящи за некритични товари. Когато вентилаторът спре, външното устройство се изключва. Когато вентилаторът работи, външното устройство е включено. Тъй като този изход има само две състояния — ВКЛ. (230 V) или ИЗКЛ. (0 V), той се нарича „нерегулиран изход“.
Какви са характеристиките на предпазителите на контролера?
MTXN0 разполага с два предпазителя — един работен и един резервен. И двата са разположени в държателя на самото устройство. Не е необходимо да търсите резервен предпазител, ако работният изгори вследствие на претоварване или късо съединение. Подходящият размер и тип предпазител са посочени върху самото устройство. Могат ли към контролера да се свържат няколко мотора? Към контролера могат да се свържат няколко мотора, при условие че не се превишава максимално допустимият ток. В този случай всички мотори ще работят с една и съща скорост.
От какъв материал е изработен корпусът и какви са неговите характеристики по отношение на издръжливостта и монтажа?

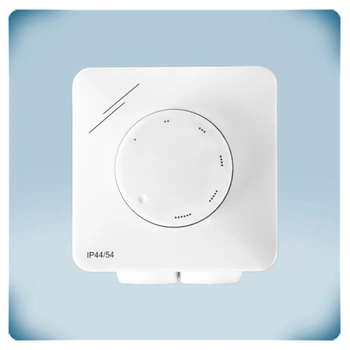

Корпусът е изработен от висококачествена бяла ASA пластмаса. Материалът е устойчив на UV лъчение и предпазва електрониката от проникване на прах, замърсявания и вода. Устройството е подходящо както за вграден, така и за открит монтаж. Степента на защита е: IP44 при вграден монтаж. IP54 при открит монтаж.
Този регулатор на скоростта на вентилатор за жилищни помещения позволява регулиране на скоростта на мотора от максимална до минимална. Управлението е ръчно. Когато въртящото се копче е в положение OFF (ИЗКЛ.), моторът не работи. Завъртането на копчето по посока на часовниковата стрелка стартира мотора на максимална скорост. При по-нататъшно завъртане в същата посока скоростта на мотора намалява до зададената минимална стойност.
С какви типове мотори е съвместим контролерът и как работи?
Устройството е предназначено само за вентилатори и мотори с възможност за регулиране на скоростта чрез промяна на напрежението, т.е. AC вентилатори. Те работят с променлив ток, който преобразуват в механична енергия. Тези контролери намаляват напрежението към вентилаторите чрез фазово управление, използващо TRIAC технология. Ако не сте сигурни какъв тип е вашият мотор, настоятелно ви препоръчваме да се запознаете внимателно с придружаващата го документация или да се свържете с производителя на мотора.
Как се настройва и оптимизира минималната скорост на мотора?
Минималната скорост на мотора може да се регулира посредством вътрешен тример в диапазона от 20 до 70% от захранващото напрежение (Us). Обикновено минималното напрежение към мотора се настройва така, че да се предотврати спирането му при ниска скорост и да се оптимизира работата на вентилатора спрямо нуждите на вентилационната система. Освен това при работа на много ниски обороти моторът може да издава бучене и жужене, което създава дискомфорт за обитателите на сградата. Тримерът трябва да се настрои така, че моторът да не спира вследствие на колебания в захранващото напрежение.
Как може да се деактивира положението OFF за осигуряване на непрекъсната работа?
Положението OFF (ИЗКЛ.) може да бъде деактивирано чрез свързване на захранващото напрежение 230 VAC към нерегулирания изход, т.е. към клеми ↓ и N, предназначени за този изход. В този случай моторът ще работи, когато е налице захранване. Ако желаете положението OFF да остане активно, свържете захранването стандартно чрез клеми ↑ и N. Какви са функцията и приложението на нерегулирания изход? MT – открит монтаж Ако захранващото напрежение е свързано към клеми ↑ и N, нерегулираният изход е активен, когато моторът работи. Нерегулираният изход може да се използва за управление на външни устройства. Той е предназначен за приложения, при които не се изисква прецизно регулиране или ниски пулсации на сигнала, например LED лампа (като индикатор за работа), външни релета, соленоиди, клапи и други устройства, подходящи за некритични товари. Когато вентилаторът спре, външното устройство се изключва. Когато вентилаторът работи, външното устройство е включено. Тъй като този изход има само две състояния — ВКЛ. (230 V) или ИЗКЛ. (0 V), той се нарича „нерегулиран изход“.
Какви са характеристиките на предпазителите на контролера?
MTXN0 разполага с два предпазителя — един работен и един резервен. И двата са разположени в държателя на самото устройство. Не е необходимо да търсите резервен предпазител, ако работният изгори вследствие на претоварване или късо съединение. Подходящият размер и тип предпазител са посочени върху самото устройство. Могат ли към контролера да се свържат няколко мотора? Към контролера могат да се свържат няколко мотора, при условие че не се превишава максимално допустимият ток. В този случай всички мотори ще работят с една и съща скорост.
От какъв материал е изработен корпусът и какви са неговите характеристики по отношение на издръжливостта и монтажа?
Корпусът е изработен от висококачествена бяла ASA пластмаса. Материалът е устойчив на UV лъчение и предпазва електрониката от проникване на прах, замърсявания и вода. Устройството е подходящо както за вграден, така и за открит монтаж. Степента на защита е: IP44 при вграден монтаж. IP54 при открит монтаж.
