Scheda tecnica

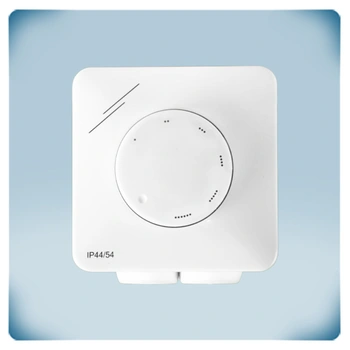

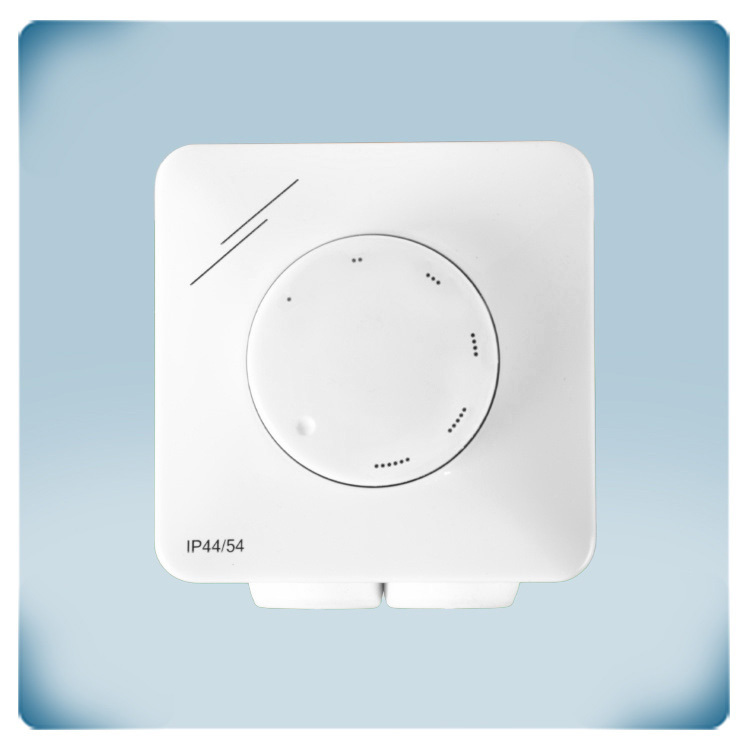

Regolatore velocità ventilatore 1,5 A | Da alta a bassa
Descrizione del prodotto
Questo regolatore della velocità del ventilatore è progettato per motori monofase a tensione controllabile fino a 1,5 A. Offre un controllo preciso della velocità del ventilatore da alta a bassa e consente di regolare la velocità minima utilizzando un trimmer interno. Per il funzionamento continuo, la posizione OFF può essere disattivata.
Il controller utilizza il controllo a taglio di fase basato su TRIAC per una regolazione precisa della velocità del ventilatore. Dispone inoltre di un'uscita aggiuntiva non regolata a 230 VAC per funzionalità supplementari.
Il dispositivo è estremamente versatile e supporta sia il montaggio a incasso con grado di protezione IP44 sia il montaggio in superficie con grado di protezione IP54.
Specifiche e descrizioni aggiuntive
Come regola manualmente questo controller la velocità del ventilatore?
Questo regolatore della velocità del ventilatore per applicazioni residenziali regola la velocità del motore da massima a minima. È controllato manualmente e, quando la manopola rotativa si trova in posizione OFF, il motore non è attivo. Ruotando la manopola in senso orario, il motore si avvia alla massima velocità. Ruotando ulteriormente la manopola in senso orario, il motore rallenta fino alla velocità minima impostata.
Quali tipi di motore sono compatibili e come funziona il controller?
Il dispositivo è destinato esclusivamente a ventilatori/motori a tensione controllabile, ovvero ventilatori AC. Questi funzionano con corrente alternata e convertono la corrente alternata in potenza meccanica. Questi controller riducono la tensione fornita ai ventilatori tramite il controllo a taglio di fase utilizzando la tecnologia TRIAC. Se non sei sicuro del tipo di motore, ti consigliamo vivamente di leggere attentamente la documentazione fornita con il motore o di contattare il produttore del motore.
Come viene regolata e ottimizzata la velocità minima del motore?
La velocità minima del motore è regolabile tramite un trimmer interno nell'intervallo 20–70 % della tensione di alimentazione (Us). Di norma, la tensione minima del motore viene regolata per evitare lo stallo del motore a bassa velocità e ottimizzare la velocità del ventilatore per il sistema di ventilazione. Inoltre, quando il motore funziona a regimi molto bassi, possono verificarsi ronzii e vibrazioni sonore che disturbano gli occupanti dell'edificio. Il trimmer deve essere regolato in modo che il motore non si arresti a causa delle variazioni della tensione di rete.
Come è possibile disattivare la posizione "OFF" per il funzionamento continuo?
La posizione OFF può essere disattivata collegando la tensione di alimentazione a 230 VAC all'uscita non regolata, ovvero ai morsetti ↓ e N (destinati all'uscita non regolata). In questo caso, il motore funzionerà quando l'alimentazione è presente. Se si desidera mantenere attiva la posizione OFF, collegare la tensione di alimentazione tramite i morsetti ↑ e N, come standard.
Qual è la funzione e l'applicazione dell'uscita non regolata?
Se la tensione di alimentazione è collegata a ↑ e N, l'uscita non regolata è attiva quando il motore è abilitato. L'uscita non regolata può essere utilizzata per controllare dispositivi esterni. È destinata ad applicazioni in cui non sono necessarie una buona regolazione o una bassa ondulazione, come una lampada a LED (come spia di funzionamento), relè esterni, solenoidi, serrande e qualsiasi altro dispositivo adatto a carichi non critici. Quando il ventilatore si arresta, il dispositivo esterno viene spento. Quando il ventilatore è in funzione, il dispositivo esterno è acceso. Poiché questa uscita è alternativamente ON (230 Volt) o OFF (0 Volt), viene definita «uscita non regolata».
Quali sono le caratteristiche del fusibile del controller?
L'MTXN0 dispone di due fusibili: uno di esercizio e uno di ricambio. Entrambi sono alloggiati nel portafusibile del dispositivo stesso. Non è necessario cercare un fusibile nel caso in cui quello di esercizio si bruci a causa del superamento della sua capacità o di un cortocircuito! Nel dispositivo stesso è possibile trovare il fusibile della dimensione e del tipo corretti.
È possibile collegare più motori a questo controller?
È possibile collegare più motori al controller, purché non venga superato il limite di corrente. In questo caso, tutti i motori funzioneranno alla stessa velocità.

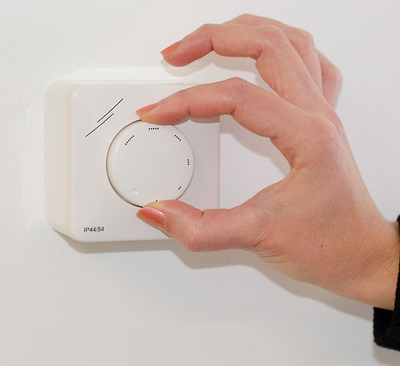

Quali sono il materiale, la robustezza e le caratteristiche di montaggio dell'involucro?
L'involucro è realizzato in plastica ASA bianca di alta qualità. Questo materiale è resistente ai raggi UV e protegge i componenti elettronici dall'ingresso di polvere, sporco e acqua. Consente sia il montaggio a incasso sia il montaggio in superficie. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio in superficie.
Questo regolatore della velocità del ventilatore per applicazioni residenziali regola la velocità del motore da massima a minima. È controllato manualmente e, quando la manopola rotativa si trova in posizione OFF, il motore non è attivo. Ruotando la manopola in senso orario, il motore si avvia alla massima velocità. Ruotando ulteriormente la manopola in senso orario, il motore rallenta fino alla velocità minima impostata.
Quali tipi di motore sono compatibili e come funziona il controller?
Il dispositivo è destinato esclusivamente a ventilatori/motori a tensione controllabile, ovvero ventilatori AC. Questi funzionano con corrente alternata e convertono la corrente alternata in potenza meccanica. Questi controller riducono la tensione fornita ai ventilatori tramite il controllo a taglio di fase utilizzando la tecnologia TRIAC. Se non sei sicuro del tipo di motore, ti consigliamo vivamente di leggere attentamente la documentazione fornita con il motore o di contattare il produttore del motore.
Come viene regolata e ottimizzata la velocità minima del motore?
La velocità minima del motore è regolabile tramite un trimmer interno nell'intervallo 20–70 % della tensione di alimentazione (Us). Di norma, la tensione minima del motore viene regolata per evitare lo stallo del motore a bassa velocità e ottimizzare la velocità del ventilatore per il sistema di ventilazione. Inoltre, quando il motore funziona a regimi molto bassi, possono verificarsi ronzii e vibrazioni sonore che disturbano gli occupanti dell'edificio. Il trimmer deve essere regolato in modo che il motore non si arresti a causa delle variazioni della tensione di rete.
Come è possibile disattivare la posizione "OFF" per il funzionamento continuo?
La posizione OFF può essere disattivata collegando la tensione di alimentazione a 230 VAC all'uscita non regolata, ovvero ai morsetti ↓ e N (destinati all'uscita non regolata). In questo caso, il motore funzionerà quando l'alimentazione è presente. Se si desidera mantenere attiva la posizione OFF, collegare la tensione di alimentazione tramite i morsetti ↑ e N, come standard.
Qual è la funzione e l'applicazione dell'uscita non regolata?
Se la tensione di alimentazione è collegata a ↑ e N, l'uscita non regolata è attiva quando il motore è abilitato. L'uscita non regolata può essere utilizzata per controllare dispositivi esterni. È destinata ad applicazioni in cui non sono necessarie una buona regolazione o una bassa ondulazione, come una lampada a LED (come spia di funzionamento), relè esterni, solenoidi, serrande e qualsiasi altro dispositivo adatto a carichi non critici. Quando il ventilatore si arresta, il dispositivo esterno viene spento. Quando il ventilatore è in funzione, il dispositivo esterno è acceso. Poiché questa uscita è alternativamente ON (230 Volt) o OFF (0 Volt), viene definita «uscita non regolata».Quali sono le caratteristiche del fusibile del controller?
L'MTXN0 dispone di due fusibili: uno di esercizio e uno di ricambio. Entrambi sono alloggiati nel portafusibile del dispositivo stesso. Non è necessario cercare un fusibile nel caso in cui quello di esercizio si bruci a causa del superamento della sua capacità o di un cortocircuito! Nel dispositivo stesso è possibile trovare il fusibile della dimensione e del tipo corretti.
È possibile collegare più motori a questo controller?
È possibile collegare più motori al controller, purché non venga superato il limite di corrente. In questo caso, tutti i motori funzioneranno alla stessa velocità.
Quali sono il materiale, la robustezza e le caratteristiche di montaggio dell'involucro?
L'involucro è realizzato in plastica ASA bianca di alta qualità. Questo materiale è resistente ai raggi UV e protegge i componenti elettronici dall'ingresso di polvere, sporco e acqua. Consente sia il montaggio a incasso sia il montaggio in superficie. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio in superficie.
