Datablad
Temperaturgivare för vätskerör | PoM 24VDC
Produktbeskrivning
DTP-M är en digital sensor som är utformade för direkt och noggrann mätning av vattenledningstemperatur. De monteras direkt på rören, vilket säkerställer att avläsningen inte påverkas av korrosion eller flödeshastighet.
Dessa sensorer har en kopparplatta och en värmeplatta för snabb responstid och hög noggrannhet. De fungerar inom ett temperaturintervall på 0–85 °C.
Kommunikationen händer via Modbus RTU och sensorerna drivs med 24 VDC via en enda RJ45-kontakt. En värmebeständig kabelhärva ingår.
Med skyddsklass IP65 är de hållbara och tillförlitliga.
Omgivande driftsförhållanden är -30–85 °C med en relativ luftfuktighet på 5–95 % rH (icke-kondenserande).
DTP-M är idealisk för precis och tillförlitlig temperaturövervakning i HVAC-system.
Ytterligare specifikationer och beskrivning
Hur mäter DTP-M-sensorn rörtemperatur och hur viktig är den termiska dynan?
Denna digitala sensor mäter vattenrörets temperatur vilket är en bra indikator på vattentemperaturen inuti. Sensorn levereras med en blå termisk dyna. En termisk dyna är en tunn rektangel gjord av värmeledande material. Installera den termiska dynan mellan kopparplattan på DTP-M-sensorn och röret. En termisk dyna fyller luftluckor som uppstår när rörets yta inte är helt plan. Som ett resultat avläses temperaturen mer exakt och extern påverkan minimeras.
Denna digitala sensor mäter vattenrörets temperatur vilket är en bra indikator på vattentemperaturen inuti. Sensorn levereras med en blå termisk dyna. En termisk dyna är en tunn rektangel gjord av värmeledande material. Installera den termiska dynan mellan kopparplattan på DTP-M-sensorn och röret. En termisk dyna fyller luftluckor som uppstår när rörets yta inte är helt plan. Som ett resultat avläses temperaturen mer exakt och extern påverkan minimeras.
Vad är sensorns skyddsklass och hur enkel är den att montera?

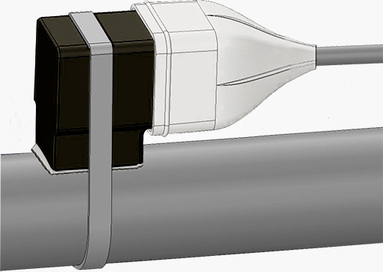

Sensorn har ett kompakt, vattentätt hölje. Tack vare sin kompakthet kan sensorn monteras på platser där det finns ont om utrymme. Trots den lilla storleken erbjuder höljet en IP65-skyddsklassning mot inträngning av vatten och damm. Sensorn levereras med en termisk dyna och ett värmebeständigt buntband för enkel montering, oavsett rördiameter.
Sensorn har ett kompakt, vattentätt hölje. Tack vare sin kompakthet kan sensorn monteras på platser där det finns ont om utrymme. Trots den lilla storleken erbjuder höljet en IP65-skyddsklassning mot inträngning av vatten och damm. Sensorn levereras med en termisk dyna och ett värmebeständigt buntband för enkel montering, oavsett rördiameter.
Varför överträffar DTP-M-sensorn klassiska PT100- och analoga sensorer?
Klassiska passiva PT100-sensorer anger den uppmätta temperaturen som ett resistansbaserat värde, där 0 °C är lika med 100 Ohm. Kabeln genom vilken utsignalen färdas har dock också ett visst resistansvärde. Detta förvränger det uppmätta värdet och denna förvrängning blir starkare med längre kabellängder. Digitala temperatursensorer med en analog 0-10 Volt-utsignal har en liknande nackdel. Längre kabellängder har ett högre resistans som påverkar 0-10 Volt-signalen. Denna sensor har inte dessa nackdelar. DTP-M fungerar helt digitalt och har ingen 0-10 Volt-utgång. Den uppmätta temperaturen överförs via Modbus RTU-kommunikation. Modbus RTU-kommunikationskablar kan ha en längd på upp till 1.000 meter. Det är mycket längre än den maximala längden på analoga signaler.
Klassiska passiva PT100-sensorer anger den uppmätta temperaturen som ett resistansbaserat värde, där 0 °C är lika med 100 Ohm. Kabeln genom vilken utsignalen färdas har dock också ett visst resistansvärde. Detta förvränger det uppmätta värdet och denna förvrängning blir starkare med längre kabellängder. Digitala temperatursensorer med en analog 0-10 Volt-utsignal har en liknande nackdel. Längre kabellängder har ett högre resistans som påverkar 0-10 Volt-signalen. Denna sensor har inte dessa nackdelar. DTP-M fungerar helt digitalt och har ingen 0-10 Volt-utgång. Den uppmätta temperaturen överförs via Modbus RTU-kommunikation. Modbus RTU-kommunikationskablar kan ha en längd på upp till 1.000 meter. Det är mycket längre än den maximala längden på analoga signaler.
Hur är sensorn ansluten och vad är PoM?
En RJ45-kontakt är allt som behövs för att ansluta denna sensor. Modbus RTU-kommunikation och 24-volts strömförsörjning ansluts via en enda kabel – vi kallar det Power over Modbus eller PoM. Den uppmätta temperaturen är tillgänglig via Modbus RTU-kommunikation. För att underlätta kabeldragningen rekommenderar vi att du använder Sentera 24 VDC-strömförsörjningar med RJ45-kontakt. Dessa strömförsörjningar erbjuder skydd mot kortslutning, överbelastning och överspänning. En 24 VDC-matningsspänning ökar säkerheten och tillförlitligheten för din installation.
En RJ45-kontakt är allt som behövs för att ansluta denna sensor. Modbus RTU-kommunikation och 24-volts strömförsörjning ansluts via en enda kabel – vi kallar det Power over Modbus eller PoM. Den uppmätta temperaturen är tillgänglig via Modbus RTU-kommunikation. För att underlätta kabeldragningen rekommenderar vi att du använder Sentera 24 VDC-strömförsörjningar med RJ45-kontakt. Dessa strömförsörjningar erbjuder skydd mot kortslutning, överbelastning och överspänning. En 24 VDC-matningsspänning ökar säkerheten och tillförlitligheten för din installation.
Vad är SenteraWeb, och vilka fördelar erbjuder sensoranslutning?
Via en Sentera internetgateway kan denna sensor anslutas till SenteraWeb. Detta är Senteras HVAC-molnplattform. SenteraWeb har många möjligheter för din applikation. Dess dataloggning informerar dig om utvecklingen av vattentemperaturen. Du kan gå tillbaka i tiden, se ett diagram över vattentemperaturer och se temperaturen vid varje given tidpunkt. Du kan få meddelanden om vattentemperaturen sjunker för lågt, eller tvärtom, stiger över en viss temperatur. Se alla funktioner i SenteraWeb på www.senteraweb.eu.
Vilka är användningsområdena för den här sensorn, och vilka är dess fördelar?
Den här sensorn används vanligtvis för att mäta vattentemperaturen i fram- och returrören. Den kan användas för att kontrollera om pannor, värmepumpar och värmefläktar fungerar som avsett. Den kan också indikera att inställningarna för en värmare behöver justeras: om vattentemperaturen i röret sjunker för tidigt kan panntemperaturen behöva ställas in på en högre temperatur. Vattenfördelningen till en värmefläkt kan också vara felaktigt inställd. Enheten kan användas för att mäta temperaturen på pannor som ska värmas upp till 85 °C. En annan användning är (offentliga) simbassänger. Med den här produkten kan du veta hur lång tid det tar för vattentemperaturen att nå behagliga nivåer och hur mycket uppvärmning den kräver. Detta kan hjälpa dig att bestämma vilken temperatur du ska ställa in din panna på och spara energi.
Den här sensorn används vanligtvis för att mäta vattentemperaturen i fram- och returrören. Den kan användas för att kontrollera om pannor, värmepumpar och värmefläktar fungerar som avsett. Den kan också indikera att inställningarna för en värmare behöver justeras: om vattentemperaturen i röret sjunker för tidigt kan panntemperaturen behöva ställas in på en högre temperatur. Vattenfördelningen till en värmefläkt kan också vara felaktigt inställd. Enheten kan användas för att mäta temperaturen på pannor som ska värmas upp till 85 °C. En annan användning är (offentliga) simbassänger. Med den här produkten kan du veta hur lång tid det tar för vattentemperaturen att nå behagliga nivåer och hur mycket uppvärmning den kräver. Detta kan hjälpa dig att bestämma vilken temperatur du ska ställa in din panna på och spara energi.
