Capteur de température pour conduits eau chaude, PoM 24 VCC
Description du produit
La série DTP-M est composée de capteurs numériques conçus pour la mesure directe et précise de la température des conduites d'eau. Ils se montent directement sur les tuyauteries, garantissant que la lecture n'est pas affectée par la corrosion ou le débit.

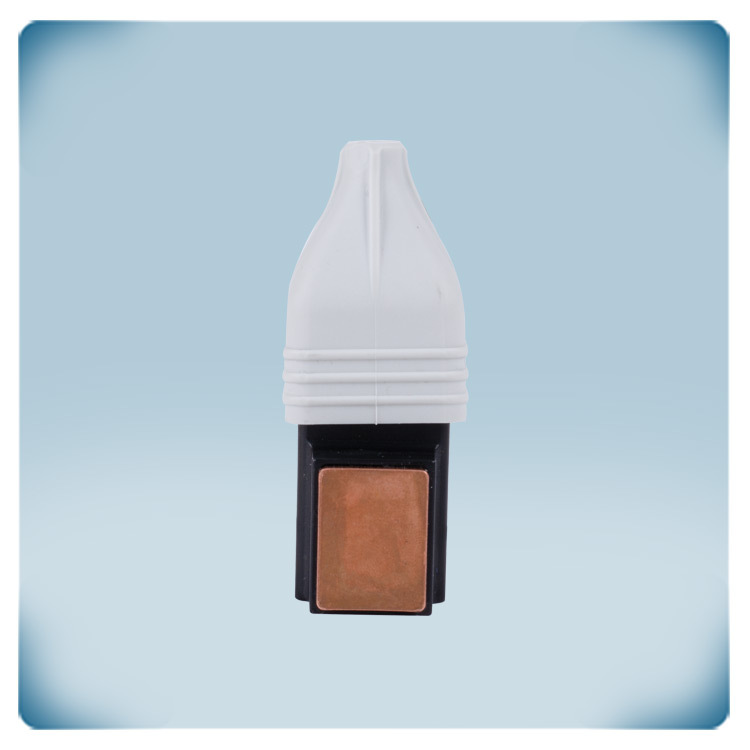

Ces capteurs sont dotés d'une plaque en cuivre et d'un coussin thermique pour un temps de réponse rapide et une précision élevée. Ils fonctionnent dans une plage de température allant de 0 à 85 °C.
La communication est gérée via Modbus RTU, et les capteurs sont alimentés en 24 VCC par un unique connecteur RJ45. Un faisceau de câblage résistant à la chaleur est inclus.
Avec un indice de protection IP65, ils sont durables et fiables.
Les conditions de fonctionnement ambiantes sont de 30 à 85 °C avec une humidité relative 5 à 95% rH (sans condensation).
La série DTP-M est idéale pour la surveillance précise et fiable de la température dans les systèmes CVC.
Spécifications et descriptions supplémentaires
Comment le Capteur DTP-M mesure-t-il la température des conduites, et quelle est l'importance du pad thermique ?
Ce capteur numérique mesure la température de la conduite d'eau. C'est un bon indicateur de la température de l'eau à l'intérieur. Le capteur est livré avec un pad thermique bleu. Celui-ci représente un mince rectangle fait d'un matériau thermoconducteur. Il faut installer le pad thermique entre la plaque en cuivre du capteur DTP-M et la conduite. Le pad thermique comble les interstices d'air qui se développent lorsque la surface de la conduite n'est pas entiérement plate. Ainsi, la température est lue plus précisément et les influences externes sont minimisées.
Ce capteur numérique mesure la température de la conduite d'eau. C'est un bon indicateur de la température de l'eau à l'intérieur. Le capteur est livré avec un pad thermique bleu. Celui-ci représente un mince rectangle fait d'un matériau thermoconducteur. Il faut installer le pad thermique entre la plaque en cuivre du capteur DTP-M et la conduite. Le pad thermique comble les interstices d'air qui se développent lorsque la surface de la conduite n'est pas entiérement plate. Ainsi, la température est lue plus précisément et les influences externes sont minimisées.
Quelles sont les dimensions, l'Indice de Protection et la facilité de montage du capteur ?

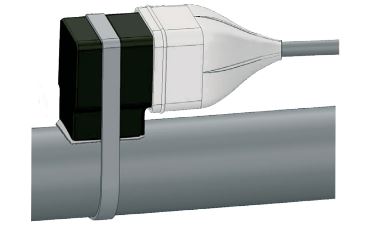

Ce capteur possède un boîtier compact et étanche. Grâce à sa compacité, le capteur peut être monté dans des endroits où l'espace est réduit. Malgré sa petite taille, le boîtier bénéficie d'un indice de protection IP65 contre la pénétration d'eau et de poussière. Le capteur est livré avec un pad thermique et un collier de serrage résistant à la chaleur pour un montage facile, qui ne dépend pas du diamètre de la conduite.
Pourquoi le Capteur DTP-M est plus performant que les Capteurs classiques PT100 et les Capteurs Analogiques ?
Les capteurs passifs classiques PT100 fournissent la température mesurée sous forme de valeur basée sur la résistance, où 0 °C équivaut à 100 Ohm. Cependant, le câble par lequel passe le signal de sortie possède aussi d'une certaine valeur de résistance. Ce qui fausse la valeur mesurée, cette distorsion devient d'autant plus importante que la longueur du câble augmente. Les capteurs de température numériques avec un signal de sortie analogique 0-10 Volts ont un inconvénient similaire. Plus le câble est long, plus sa résistance influence le signal 0-10 Volts.
Les capteurs passifs classiques PT100 fournissent la température mesurée sous forme de valeur basée sur la résistance, où 0 °C équivaut à 100 Ohm. Cependant, le câble par lequel passe le signal de sortie possède aussi d'une certaine valeur de résistance. Ce qui fausse la valeur mesurée, cette distorsion devient d'autant plus importante que la longueur du câble augmente. Les capteurs de température numériques avec un signal de sortie analogique 0-10 Volts ont un inconvénient similaire. Plus le câble est long, plus sa résistance influence le signal 0-10 Volts.
Ce capteur n'a pas ces inconvénients. Le DTP-M fonctionne de manière entièrement numérique et n'a pas de sortie 0-10 Volts. La température mesurée est transmise via la communication Modbus RTU. Les câbles de communication Modbus RTU peuvent avoir une longueur allant jusqu'à 1.000 mètres. C'est beaucoup plus long que la longueur maximale des signaux analogiques.
Comment le Capteur est-il raccordé, et qu'est-ce que le PoM ?

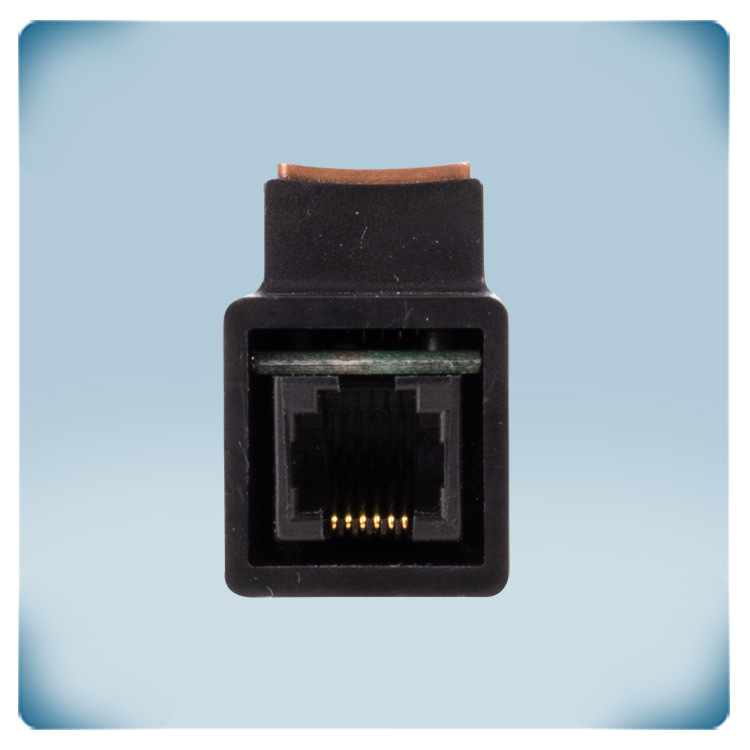

Un seul connecteur RJ45 suffit afin de raccorder ce capteur ! La communication Modbus RTU et l'alimentation de 24 Volts sont raccordées via un seul câble – c'est ce que l'on appelle le Power over Modbus ou PoM. La température mesurée est disponible via la communication Modbus RTU. Afin de faciliter le câblage, il est recommendable d'utiliser les alimentations 24 VCC Sentera avec connecteur RJ45. Ces alimentations offrent une protection contre les courts-circuits, la surcharge et la surtension. Une tension d'alimentation 24 VCC augmente la sécurité et la fiabilité de votre installation.
Qu'est-ce que SenteraWeb, et quels avantages offre la connectivité du Capteur ?
Via la passerelle Internet Sentera, ce capteur peut être connecté à SenteraWeb. Il s'agit de la plateforme cloud CVC de pointe de Sentera.
Via la passerelle Internet Sentera, ce capteur peut être connecté à SenteraWeb. Il s'agit de la plateforme cloud CVC de pointe de Sentera.
SenteraWeb offre de nombreuses possibilités pour votre application. Son enregistrement de données fournit une information sans faille sur l'évolution de la température de l'eau. Il est possible de remonter dans le temps pour visualiser un graphique des températures de l'eau et consulter la température à tout moment donné. Des notifications peuvent être reçues si la température de l'eau chute trop bas ou, inversement, dépasse une certaine température. Consultez toutes les fonctionnalités de SenteraWeb.
Quelles sont les spplications de ce Capteur, et quels sont ses avantages ?
En général, ce capteur est utilisé pour mesurer la température de l'eau sur les conduites d'alimentation et de retour. Il peut être utilisé afin de vérifier si les chaudières, pompes à chaleur et les chauffages ventilés fonctionnent comme prévu. Il peut également indiquer si les réglages d'un appareil de chauffage doivent être ajustés: si la température de l'eau dans la conduite chute trop rapidement, il peut être nécessaire d'augmenter la température de consigne de la chaudière. La distribution d'eau vers un chauffage ventilé peut également avoir été mal réglée. L'appareil peut être utilisé pour mesurer la température de chaudières qui doivent chauffer jusqu'à 85 °C. Une autre application concerne les piscines (publiques). Grâce à ce produit, il est possible de savoir combien de temps il faut pour que la température de l'eau atteigne des niveaux confortables et quelle quantité de chauffage cela nécessite. Cela pourrait bien aider à déterminer la température de consigne d'une chaudière et de réaliser des économies d'énergie.
