Datablad
Fläkthastighetsregulator för bostäder | 1,5 A | vit kapsling
Produktbeskrivning
RDCZ AC-fläkthastighetsregulator är den perfekta lösningen för bostadsventilationsbehov. Denna sofistikerade regulator har ett användarvänligt 3-knappsgränssnitt för manuell hastighetsjustering, vilket gör att du enkelt kan finjustera AC-fläkthastigheten. RDCZ är designad för enfasmotorer och är ett pålitligt val för AC-fläktar med en maximal ström på 1,5 A.
RDCZ kan antingen användas som en fullfjädrad manuell AC-fläkthastighetsregulator eller som en masterenhet i behovsbaserade ventilationslösningar. Det som skiljer RDCZ från mängden är dess kompatibilitet med Sentera HVAC-sensorer. Din fläkthastighet justeras dynamiskt baserat på omgivningstemperatur, relativ luftfuktighet, CO2-koncentration, luftkvalitet (TVOC-koncentration) eller differenstryck. Denna intelligenta funktion säkerställer optimal ventilation anpassad till din miljö.
Triac-tekniken som används i RDCZ möjliggör exakt styrning genom att variera motorspänningen via fasvinkelreglering. Oavsett om du föredrar steglösa justeringar eller en 2–10-stegskonfiguration, erbjuder RDCZ flexibilitet för att möta dina önskemål.
För de som söker sömlös integration stöder RDCZ Modbus RTU, vilket gör att du enkelt kan anpassa börvärden och parametrar. Matningsspänningsområdet på 110–230 VAC / 50–60 Hz säkerställer kompatibilitet med olika strömkällor. Det eleganta vita höljet erbjuder möjligheten till utanpåliggande eller infälld montering, vilket ger mångsidighet för att passa dina installationsönskemål.
Ytterligare specifikationer och beskrivning
Manuell fläkthastighetsreglering
I manuellt läge kan fläkthastigheten justeras steglöst eller i 2–10 steg. Fläkthastigheten kan ställas in manuellt via upp- och nedpilarna. Genom att trycka på valknappen med den gröna bocken i 4 sekunder kan motorn aktiveras eller avaktiveras. Den valda fläkthastigheten visualiseras via 7-segments-LED-displayen (% eller stegnummer). Manuellt eller automatiskt läge kan väljas via 3-knapps tangentbordet.
I manuellt läge kan fläkthastigheten justeras steglöst eller i 2–10 steg. Fläkthastigheten kan ställas in manuellt via upp- och nedpilarna. Genom att trycka på valknappen med den gröna bocken i 4 sekunder kan motorn aktiveras eller avaktiveras. Den valda fläkthastigheten visualiseras via 7-segments-LED-displayen (% eller stegnummer). Manuellt eller automatiskt läge kan väljas via 3-knapps tangentbordet.
Automatiskt läge

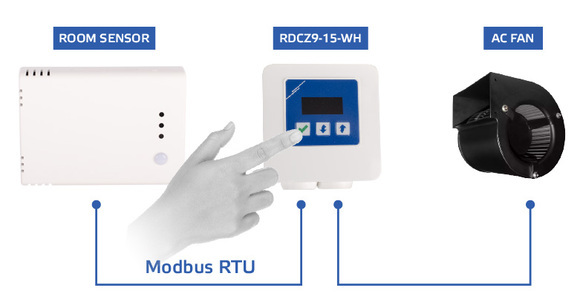

I automatiskt läge måste RDCZ anslutas till en Sentera HVAC-sensor. Olika typer av Sentera HVAC-sensorer kan anslutas till RDCZ. Fläkthastigheten kan styras utifrån temperatur, fuktighet, CO2, luftkvalitet (TVOC) eller differenstryck. Du får ventilation på begäran utan att du behöver gå till regulatorn varje gång du behöver justera ventilationen.
I automatiskt läge styrs fläkthastigheten automatiskt utifrån det uppmätta värdet. Det begärda värdet kan ställas in via tangentbordet med 3 knappar.
I automatiskt läge måste RDCZ anslutas till en Sentera HVAC-sensor. Olika typer av Sentera HVAC-sensorer kan anslutas till RDCZ. Fläkthastigheten kan styras utifrån temperatur, fuktighet, CO2, luftkvalitet (TVOC) eller differenstryck. Du får ventilation på begäran utan att du behöver gå till regulatorn varje gång du behöver justera ventilationen.
I automatiskt läge styrs fläkthastigheten automatiskt utifrån det uppmätta värdet. Det begärda värdet kan ställas in via tangentbordet med 3 knappar.
Så här väljer du driftläge
För att välja önskat driftläge, tryck på upp- och ned-knapparna samtidigt för att komma åt inställningsläget. Decimaltecknet efter värdena indikerar att enheten är i inställningsläge.
Displayen visar "RUN". För att ändra körläge, tryck på valknappen. Använd upp- och ned-knapparna för att välja "1" för automatiskt läge eller "0" för manuellt läge.
För att välja önskat driftläge, tryck på upp- och ned-knapparna samtidigt för att komma åt inställningsläget. Decimaltecknet efter värdena indikerar att enheten är i inställningsläge.
Displayen visar "RUN". För att ändra körläge, tryck på valknappen. Använd upp- och ned-knapparna för att välja "1" för automatiskt läge eller "0" för manuellt läge.
För att spara det valda läget, tryck på valknappen i 4 sekunder. Displayen visar "888" i några sekunder för att indikera att värdet är lagrat i minnet. Tryck på upp- och ned-knapparna samtidigt igen för att avsluta inställningsläget.
Kickstart- eller mjukstartacceleration
Motorn kan accelereras i mjukstart- eller kickstartläge. I mjukstartläge accelererar motorn smidigt mot den inställda fläkthastigheten. I kickstartläge börjar motorn omedelbart gå med full hastighet och saktar ner mot den inställda fläkthastigheten efter några sekunder.
Motorn kan accelereras i mjukstart- eller kickstartläge. I mjukstartläge accelererar motorn smidigt mot den inställda fläkthastigheten. I kickstartläge börjar motorn omedelbart gå med full hastighet och saktar ner mot den inställda fläkthastigheten efter några sekunder.
Modbus RTU-kommunikation
Styrenheten har Modbus RTU-kommunikation. Som standard kan Sentera-enheter med inbyggd Modbus RTU konfigureras med den kostnadsfria programvaran 3SModbus. Modbus RTU-register duplicerar de funktioner som väljs via tangentbordsgränssnittet. Om du väljer att använda den här funktionen får du tillgång till hela uppsättningen funktioner som erbjuds av RDCZ med hjälp av din dator.
Styrenheten har Modbus RTU-kommunikation. Som standard kan Sentera-enheter med inbyggd Modbus RTU konfigureras med den kostnadsfria programvaran 3SModbus. Modbus RTU-register duplicerar de funktioner som väljs via tangentbordsgränssnittet. Om du väljer att använda den här funktionen får du tillgång till hela uppsättningen funktioner som erbjuds av RDCZ med hjälp av din dator.
Utmärkt kvalitet
Denna fläkthastighetsregulator tillverkas i Europa med de mest tillförlitliga och moderna elektroniska komponenterna. Den kan styra (flera) motorer med en total maximal ström som motsvarar dess märkström. Kontinuerligt. Det finns inget behov av att överdimensionera denna regulator.
Denna fläkthastighetsregulator tillverkas i Europa med de mest tillförlitliga och moderna elektroniska komponenterna. Den kan styra (flera) motorer med en total maximal ström som motsvarar dess märkström. Kontinuerligt. Det finns inget behov av att överdimensionera denna regulator.
Infälld eller utanpåliggande montering
Höljet möjliggör utanpåliggande montering eller infälld montering. Vid inbyggnad i en vägg erbjuder den IP44-skydd mot inträngande smuts och damm. För utanpåliggande montering är skyddsgraden IP54.
Du kan installera RDCZ på och i alla typer av väggar – massiva väggar, gipsskivor eller träpaneler. Om du väljer infälld installation passar monteringshålen perfekt i standard europeiska väggdosor som används för infälld montering. Allt du behöver är ett par vardagsverktyg – skruvmejslar och tänger, lite allmän kunskap och lite praktisk erfarenhet.
Höljet möjliggör utanpåliggande montering eller infälld montering. Vid inbyggnad i en vägg erbjuder den IP44-skydd mot inträngande smuts och damm. För utanpåliggande montering är skyddsgraden IP54.
Du kan installera RDCZ på och i alla typer av väggar – massiva väggar, gipsskivor eller träpaneler. Om du väljer infälld installation passar monteringshålen perfekt i standard europeiska väggdosor som används för infälld montering. Allt du behöver är ett par vardagsverktyg – skruvmejslar och tänger, lite allmän kunskap och lite praktisk erfarenhet.
