Cyfrowy regulator prędkości | 1,5 A
Opis produktu
Regulator prędkości RDCZ może być używany jako sterownik cyfrowy do sterowania wentylatorami AC lub jako sterownik HVAC do sterowania wentylatorami AC zgodnie z wybranym parametrem. W trybie ręcznym RDCZ jest kontrolerem do zmiany prędkości wentylatorów AC z trzema przyciskami i siedmiosegmentowym wyświetlaczem LED.
Może być stosowany do bezpośredniego sterowania wentylatorami AC i zintegrowany z systemem BMS w celu monitorowania prędkości lub zdalnego sterowania przez Modbus RTU. W trybie automatycznym RDCZ jest regulatorem opartym na temperaturze, wilgotności, CO2, jakości powietrza, CO i różnicy ciśnień, który może kontrolować prędkość wentylatora AC.
Jest połączony z czujnikami 230VAC. Kiedy taki czujnik jest podłączony, RDCZ rozpozna, które parametry mogą być kontrolowane i pozwoli ci wybrać parametr, który chcesz kontrolować. Będziesz także musiał wybrać tryb ogrzewania lub wentylacji i jaką wartość mierzonego parametru chcesz zachować.

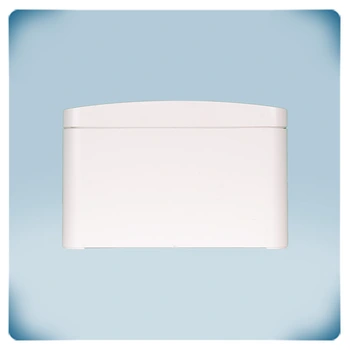

RDCZ może być dostępny w kolorze białym lub czarnym i nadaje się do montażu natynkowego (IP54) i podtynkowego (IP44). Napięcie zasilania 110 - 230 VAC.
Dokumenty
Dodatkowe specyfikacje i opis
W trybie ręcznym prędkość wentylatora może być regulowana płynnie lub w zakresie od 2 do 10 kroków. Ustawianie prędkości odbywa się ręcznie za pomocą przycisków strzałek „góra” i „dół”. Naciśnięcie przycisku wyboru (z zielonym znakiem „check”) na 4 sekundy umożliwia włączenie lub wyłączenie silnika.
Wybrana prędkość wentylatora jest wyświetlana na 7-segmentowym wyświetlaczu LED (w procentach lub jako numer kroku). Tryb ręczny lub automatyczny można wybrać za pomocą 3-przyciskowego interfejsu klawiatury.

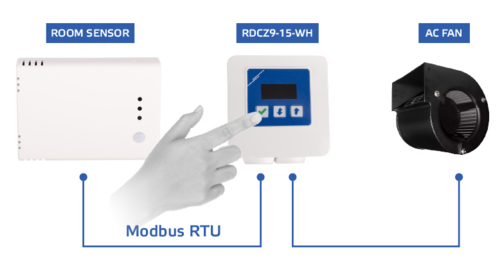

W trybie automatycznym urządzenie RDCZ musi być podłączone do czujnika HVAC firmy Sentera. Do RDCZ można podłączyć różne typy czujników HVAC – sterowanie prędkością wentylatora może odbywać się w zależności od temperatury, wilgotności, stężenia CO₂, jakości powietrza (TVOC) lub różnicy ciśnień.
Dzięki temu uzyskujesz wentylację „na żądanie” bez potrzeby każdorazowego ręcznego dostosowywania ustawień.
W trybie automatycznym prędkość wentylatora jest automatycznie dostosowywana do wartości zmierzonych przez czujnik. Wartość zadaną można ustawić za pomocą klawiatury z 3 przyciskami.
Jakie są tryby przyspieszania silnika?
Aby wybrać żądany tryb pracy, należy jednocześnie nacisnąć przyciski „góra” i „dół”, aby wejść w tryb konfiguracji (Setup Mode). Obecność kropki dziesiętnej po wartości na wyświetlaczu wskazuje, że urządzenie znajduje się w trybie konfiguracji.
Na wyświetlaczu pojawi się napis „RUN”. Aby zmienić tryb pracy, naciśnij przycisk wyboru. Za pomocą przycisków „góra” i „dół” wybierz „1” – tryb automatyczny lub „0” – tryb ręczny.
Aby zapisać wybrany tryb, przytrzymaj przycisk wyboru przez 4 sekundy. Wyświetlacz pokaże „888” przez kilka sekund – oznacza to, że wartość została zapisana w pamięci.
Aby wyjść z trybu konfiguracji, ponownie jednocześnie naciśnij przyciski „góra” i „dół”.

W trybie kickstart silnik natychmiast uruchamia się z pełną prędkością, a po kilku sekundach zwalnia do zadanej prędkości.
Jak kontroler wykorzystuje komunikację Modbus RTU?
Kontroler wyposażony jest w komunikację Modbus RTU. Standardowo urządzenia Sentera z wbudowanym Modbus RTU można konfigurować za pomocą darmowego oprogramowania 3SModbus.
Rejestry Modbus RTU odwzorowują funkcje dostępne z poziomu klawiatury. Dzięki temu możesz mieć pełny dostęp do wszystkich funkcji RDCZ bezpośrednio ze swojego komputera.
Ten regulator prędkości wentylatora jest produkowany w Europie z wykorzystaniem najbardziej niezawodnych i nowoczesnych komponentów elektronicznych.
Może sterować jednym lub wieloma silnikami, o łącznym maksymalnym natężeniu prądu równym jego prądowi znamionowemu – w sposób ciągły!
Nie ma potrzeby przewymiarowywania tego regulatora.
Obudowa umożliwia montaż natynkowy lub podtynkowy. W przypadku montażu podtynkowego (w ścianie) zapewnia stopień ochrony IP44 przed kurzem i zanieczyszczeniami. Przy montażu natynkowym stopień ochrony wynosi IP54.
RDCZ można zamontować na lub w dowolnym rodzaju ściany – murowanej, z płyt gipsowo-kartonowych lub z paneli drewnianych.
Jeśli zdecydujesz się na montaż podtynkowy, otwory montażowe idealnie pasują do standardowych europejskich puszek ściennych.
Do instalacji wystarczą codzienne narzędzia – śrubokręty i szczypce – oraz odrobina wiedzy technicznej i zręczności.
